Serie XC440/XC450
Digitalanzeigen für die Photovoltaik
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siebert XC440 Serie

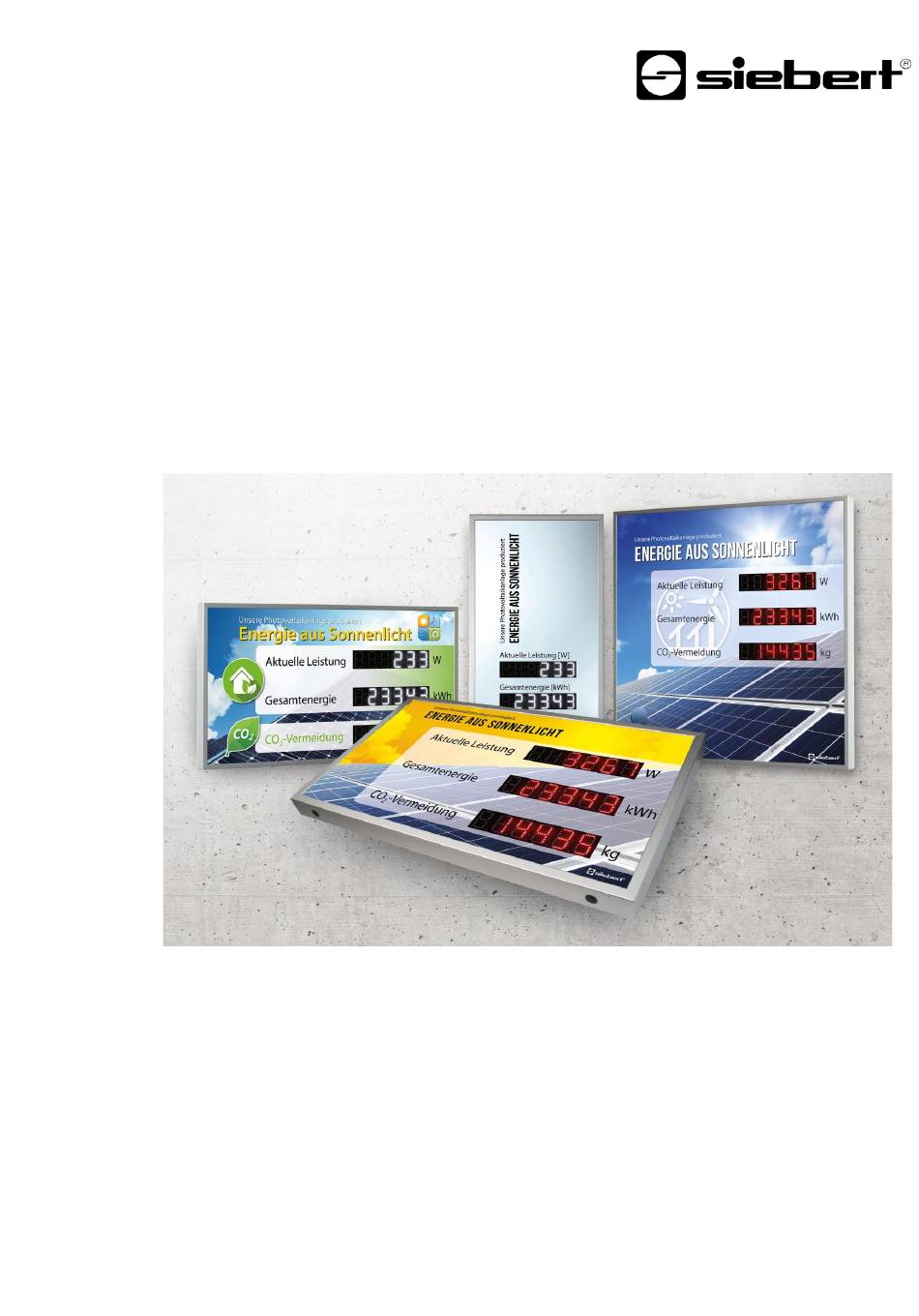

  • Seite 1 Serie XC440/XC450 Digitalanzeigen für die Photovoltaik Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Sicherheitshinweise Wichtige Hinweise .............................. 4 Warnhinweise ..............................4 Bestimmungsgemässer Gebrauch ........................4 Besondere Sicherheitshinweise für die Montage ....................4 Qualifiziertes Personal ............................5 Erdung ................................6 Befestigung und Montage ..........................6 Transport ................................6 Entsorgung ................................. 6 Batterien und Akkus ............................6 2 Wichtige Informationen Copyright ................................
  • Seite 3 Bedienelemente..............................19 8 Anzeige schliessen Verschliessen des Gerätes für Innenanwendung .................... 20 Verschliessen des Geräts für die Aussenanwendung ..................20 9 Technische Daten 10 SolarDisplayConfigurator Installation ................................ 23 Systemvoraussetzungen Starten der Installation Deinstallation Konfiguration der Anzeige ..........................25 Anschliessen der Anzeige Bedienkonzept Konfigurationsmodus Tochteranzeigen...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme des Gerätes sorgfältig durch. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes an einem jederzeit zugänglichen Ort auf.
  • Seite 5: Qualifiziertes Personal

    Qualifiziertes Personal Diese Bedienungsanleitung richtet sich an ausgebildete Elektrofachkräfte, die mit den Sicherheitsstandards der Elektrotechnik vertraut sind. Beim Betrieb des Gerätes sind Teile im Inneren des Gerätes spannungsführend. Montage-und Wartungsarbeiten dürfen deshalb nur von fachkundigem Personal unter Beachtung der Sicherheitsvorschriften ausgeführt werden. Reparaturen und Austausch von Komponenten dürfen aus Sicherheitsgründen und wegen Einhaltung der dokumentierten Geräteeigenschaften nur vom Hersteller oder von einem autorisierten Fachbetrieb vorgenommen werden.
  • Seite 6: Erdung

    Erdung Das Gerät besitzt ein Metallgehäuse. Es entspricht der Schutzklasse I und benötigt einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspannung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1). Das Gerät besitzt keinen Netzschalter. Es ist nach dem Anlegen der Betriebsspannung sofort in Betrieb.
  • Seite 7: Wichtige Informationen

    Copyright Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung der Siebert Industrieelektronik GmbH übersetzt, in irgendeiner Form durch Druck, Fotokopie oder andere Verfahren reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
  • Seite 8: Wichtige Hinweise Zur Inbetriebnahme

    Wichtige Hinweise zur Inbetriebnahme Während der Inbetriebnahme der Anzeige benötigen Sie zur Konfiguration folgende Hilfsmittel: ▪ PC mit der Software Siebert 'SolarDisplayConfigurator' ▪ Ein passendes Kabel, abhängig vom Anzeigentyp Bei Anzeigen Typ …-04 mit USB-Schnittstelle erfolgt die Konfiguration über die integrierte USB- Schnittstelle.
  • Seite 9: Produktbeschreibung

    Produktbeschreibung Informationsumfang Die folgende Abbildung zeigt die Anzeige im betriebsfähigen Zustand. Die Geräte der Serie XC440/XC450 sind für Innen- oder Aussenanwendungen erhältlich: Bestellnummer Anwendungsbereich XC440/XC450-xxx-N-xx Geräte für Innenanwendung, Schutzart IP40 XC440/XC450-xxx-A-xx Geräte für Aussenanwendung, Schutzart IP54 Geräte für Aussenanwendung verfügen über verschraubte Steckleisten, mit Gummilippen abgedichtete Kabeldurchführungen und Klimaausgleichselemente.
  • Seite 10: Helligkeitsregelung

    Helligkeitsregelung ▪ Die Leuchtstärke der LEDs kann manuell an die Umgebungshelligkeit angepasst werden. ▪ Alternativ kann mit dem Konfigurationsprogramm 'SolarDisplayConfigurator'‚die automatische Helligkeitssteuerung aktiviert werden. Dabei passt die Anzeige ihre Leuchtstärke automatisch an die Umgebungshelligkeit an. Bei geringerer Umgebungshelligkeit, beispielsweise bei bewölktem Himmel oder nachts, dimmt die Anzeige automatisch herunter, um u.a.
  • Seite 11: Montage

    Montage Anforderungen an den Montageort Das Gerät ist für Wandmontage vorgesehen. Die für die Montage des Gerätes vorgesehene Wandfläche muss plan und frei von Unebenheiten sein. Die Wand muss eine ausreichende Tragfähigkeit besitzen. VORSICHT! Wenn die für die Montage des Gerätes vorgesehene Wandfläche uneben ist, kann sich das Gehäuse beim Befestigen auf der Wand verziehen und beschädigt werden.
  • Seite 12: Öffnen Des Gerätes

    Öffnen des Gerätes Der Zugang zum Gerät erfolgt durch Entfernen der Steckleisten und vorsichtiges Abheben der Frontscheibe. Die Steckleisten bei Geräten für den Ausseneinsatz sind, als zusätzliche Sicherung gegen unbeabsichtigtes Öffnen, umlaufend mit Torx-Schrauben gesichert. Zur Montage und Demontage liegt dem Teilesatz ein passender Torxschlüssel bei.
  • Seite 13: Befestigung Des Gerätes

    Öffnen Sie das Gerät, indem Sie mit dem Hebelwerkzeug zunächst die Steckleisten und anschliessend die Frontscheibe entfernen. Im Auslieferungszustand sind die Steckleisten nur lose eingesetzt. Befestigung des Gerätes Befestigen Sie das Gerät unter Verwendung der Befestigungslöcher mit den Schrauben und den Dübeln auf der Wand.
  • Seite 14: Anschluss Der Spannungsversorgung

    Anschluss der Spannungsversorgung Nach der Montage des Gerätes auf der Wand schliessen Sie die Leitung für die Stromversorgung an der Anschlussklemme an. Vergewissern Sie sich, dass die 230V Leitung beim Einführen in das Gerät an keiner Stelle beschädigt wurde. Das Gerät besitzt ein Metallgehäuse. Es entspricht der Schutzklasse I und benötigt einen Schutzleiteranschluss.
  • Seite 15: Anschluss An Die Datenquelle

    Anschluss an die Datenquelle Die Digitalanzeige ist ein reines Informationsausgabegerät. Sie wandelt die vom Wechselrichter/Datenlogger/Stromzähler gesendeten Daten in eine visuelle Information um, bestimmt aber nicht den Inhalt dieser Zahleninformation. Stromzähler/Wechselrichter/Datenlogger mit S0-Schnittstelle Jeder Energiezähler, Datenlogger oder Wechselrichter mit Impulsschnittstelle entsprechend IEC/EN 62053-31 bzw.
  • Seite 16: Wechselrichter/Datenlogger Mit Rs485-Schnittstelle

    Wechselrichter/Datenlogger mit RS485-Schnittstelle Der Anschluss des Wechselrichters/Datenloggers erfolgt an der mit RS485 bezeichneten Klemme entsprechend der folgenden Abbildung. Als Anschlusskabel wird der Typ J-Y(St)-Y, 2 x 2 x 0,6 mm² oder ein vergleichbarer Typ verwendet. Die maximale Leitungslänge beträgt 1.000 Meter. 1.
  • Seite 17: Anschluss Des Ethernet-Kabels

    Anschluss des Ethernet-Kabels Gilt nur für Anzeigen mit Ethernet-Schnittstelle (XC4xx-xxx-x-05). Anzeigen mit Ethernet-Schnittstelle werden mit einem Ethernet-Kabel Cat. 5 oder höher angeschlossen. Aktuelle PCs oder Laptops erkennen den Kabeltyp automatisch. Wenn Ihre Anzeige mit älteren Netzwerkkomponenten betrieben wird, werden die folgenden Kabel benötigt: ▪...
  • Seite 18: Inbetriebnahme Und Konfiguration

    Anzeigen -04 verfügen über ein Bluetooth-Modul mit Serial Port Profile. Um eine Anzeige über Bluetooth anzusprechen ist diese zunächst mit einem Laptop zu koppeln. Die Anzeigen melden sich mit dem Namen 'Siebert-nnnn', wobei 'nnnn' die letzten 4 Stellen der eindeutigen Bluetooth-ID sind.
  • Seite 19: Anzeigen Mit Ethernet-Schnittstelle (Xc4Xx-Xxx-X-05)

    (Netzwerkadressen, Protokolle, usw.) werden mit dem 'SolarDisplayConfigurator' eingestellt. Siehe Kapitel 'Anschluss des Ethernet-Kabels'. Konfiguration der Anzeige Die Konfiguration der Anzeige erfolgt ausschliesslich mit der Windows-Software 'Siebert SolarDisplayConfigurator'. Die zur Konfiguration nötigen Schritte sind ausführlich in der Dokumentation des Programmes 'SolarDisplayConfigurator' beschrieben.
  • Seite 20: Anzeige Schliessen

    Anzeige schliessen Verschliessen des Gerätes für Innenanwendung Setzen Sie die Frontscheibe und die Steckleisten wieder ein. Spreizen Sie die Steckleisten vor dem Einsetzen leicht mit einem Schraubendreher, damit sie fest im Gehäuserahmen sitzen. Prüfen Sie, ob die Steckleisten nach dem Einsetzen so fest sitzen, dass sie sich nicht ohne Werkzeug (Hebelwerkzeug) herausnehmen lassen.
  • Seite 21: Technische Daten

    Technicshe Technische Daten Die folgenden Abbildungen zeigen die Gehäuseabmessungen und die Bohrungen für die Wandmontage: BAL XC440/XC450 3.00 21/48...
  • Seite 22 Serie XC440 Serie XC450 Abmessungen (B x H x T) - Linea 800 x 450 x 62 mm 1.000 x 560 x 62 mm Abmessungen (B x H x T) - Galeria 450 x 800 x 62 mm 560 x 1.000 x 62 mm Abmessungen (B x H x T) -Quadro 800 x 800 x 62 mm 1.000 x 1.000 x 62 mm...
  • Seite 23: Solardisplayconfigurator

    SolarDisplayConfigurator Installation Systemvoraussetzungen Mit dem Siebert 'SolarDisplayConfiguarator' werden Siebert-Anzeigen für Solaranlagen mit Hilfe eines PCs parametriert. Der PC muss den folgenden Mindest-Systemanforderungen entsprechen: Betriebssystem Windows 10 Prozessor 1GHz oder höher 2 GB oder höher Bildschirmauflösung VGA (800 x 600 Pixel) oder höher Sonstige .NET Framework 4...
  • Seite 24: Deinstallation

    Deinstallation Zur Deinstallation des Siebert 'SolarDisplayConfigurator' öffnen Sie 'Programme und Features' über die Windows Einstellungen. Wählen Sie den Siebert 'SolarDisplayConfigurator' aus der Liste aus und klicken Sie auf Deinstallieren. BAL XC440/XC450 3.00 24/48...
  • Seite 25: Konfiguration Der Anzeige

    Ein Patchkabel, falls Sie den PC für die Konfiguration über einen Switch oder Router mit der Anzeige verbinden. Bedienkonzept Die Konfiguration der Anzeige erfolgt in mehreren Schritten, durch die Sie nacheinander vom Siebert 'SolarDisplayConfigurator' geführt werden. Dabei besteht jeder Schritt aus einem eigenen Dialogfenster. Da der jeweils nächste Schritt erst aufgerufen wird, wenn alle bisherigen Eingaben korrekt sind, ist eine Fehlbedienung nahezu ausgeschlossen.
  • Seite 26: Konfigurationsmodus

    Konfigurationsmodus Nach dem Start der Software wählen Sie zunächst den Konfigurationsmodus. Im Modus 'Anzeige' oder 'Gateway' wird die vollständige Konfiguration der Anzeige bzw. des Gateways durchgeführt. Dabei werden alle erforderlichen Parameter eingestellt. Ein Gateway erfasst Daten von Datenloggern die keine Netzwerkschnittstelle besitzen und macht diese Daten dann im Netzwerk für die Anzeige verfügbar.
  • Seite 27: Tochteranzeigen

    Tochteranzeigen Jede Standardanzeige wird automatisch so konfiguriert, dass sie über die zweite RS485-Schnittstelle die angezeigten Daten sendet. Die Tochteranzeige kann über ihre erste RS485-Schnittstelle die Daten der Standardanzeige auswerten und anzeigen. Die Tochteranzeige sendet ebenfalls die angezeigten Daten über die RS485-Schnittstelle, so dass mehrere Tochteranzeigen kaskadiert werden können.
  • Seite 28: Schnittstelle

    Wenn Sie sich für den Expertenmodus entschieden haben, wählen Sie bitte anschliessend, ob Sie ®' eine individuelle Anzeige über die Schaltfläche 'XC-Board oder eine Gateway-Lösung parametrieren wollen. Anschliessend klicken Sie bitte auf 'Weiter'. Schnittstelle In diesem Schritt legen Sie fest über welche Schnittstelle die Anzeige mit dem Wechselrichter verbunden wird.
  • Seite 29: Anzeige Oder Gateway Wählen

    Bei Anzeigen, die über die serielle Schnittstelle mit dem Wechselrichter bzw. Datenlogger verbunden werden, wählen Sie 'RS485'. Wird Ihre Anzeige über ein Netzwerk mit dem Wechselrichter bzw. Datenlogger verbunden, wählen Sie 'Ethernet'. Anzeige oder Gateway wählen Im nächsten Schritt werden alle über die Konfigurationsschnittstelle (Ethernet, USB oder Bluetooth) mit dem PC verbundenen Anzeigen automatisch erkannt.
  • Seite 30: Auswahl Der Anzeige Oder Des Gateways Mit Ethernet-Verbindung

    Auswahl der Anzeige oder des Gateways mit Ethernet-Verbindung Über die Schaltfläche 'Suchen' kann die Erkennung der Anzeigen zu jedem Zeitpunkt neu gestartet werden. In dem Eingabefeld 'IP-Adresse' können Sie die IP-Adresse der Anzeige manuell eingeben. Klicken Sie anschliessend auf die Schaltfläche 'Hinzufügen', damit die Anzeige in die Anzeigenliste übernommen wird.
  • Seite 31: Netzwerk Einstellen

    Netzwerk einstellen Ist die Anzeige oder Ihr Gateway über ein Netzwerk mit dem PC verbunden, müssen die Netzwerkparameter, unter denen die Anzeige im Netzwerk erreichbar sein soll, eingestellt werden. Wenn Sie die Option 'DHCP aktivieren' (Dynamic Host Configuration Protocol) wählen, wird die Anzeige automatisch in das bestehende Netzwerk integriert.
  • Seite 32: S0 Parameter

    S0 Parameter Wird die Anzeige oder das Gateway an einen Wechselrichter bzw. Datenlogger über die S0- Schnittstelle verbunden, sind folgende Daten der Solaranlage einzustellen: Tragen Sie im Eingabefeld 'Maximale Leistung' die Peak-Leistung der Solaranlage ein und wählen die entsprechende Einheit in der Dropdownliste. Anhand der maximalen Leistung wird die maximal mögliche Impulskonstante berechnet.
  • Seite 33: Wechselrichter Wählen

    Wechselrichter wählen Wird die Anzeige oder das Gateway an einen Wechselrichter bzw. Datenlogger über die serielle Schnittstelle oder Ethernet verbunden, ist der Typ des Wechselrichters bzw. Datenloggers und das verwendete Datenprotokoll einzustellen. In der Dropdownliste 'Wechselrichter/Datenlogger' wählen Sie den mit der Anzeige verbundenen Wechselrichter bzw.
  • Seite 34: Wechselrichter Einstellen

    Wechselrichter einstellen Datenlogger mit Netzwerkschnittstelle müssen über Ihre Netzwerkparameter in der Anzeige konfiguriert werden, damit diese die Verbindungen zur Datenübertragung herstellen kann. Tragen Sie im Eingabefeld 'Adresse' die IP-Adresse des Datenloggers im Netzwerk ein. Falls der Datenlogger mehrere Netzwerkprotokolle unterstützt, wählen Sie das gewünschte Protokoll in der Dropdownliste 'Netzwerk-Protokoll'.
  • Seite 35: Servereinstellungen Der Anzeige

    IP-Adresse und Netzwerksegment Achten Sie darauf, dass sich Datenlogger und Anzeige im selben Netzwerksegment befinden sofern kein Gateway verwendet wird. Achten Sie darauf, dass keine IP-Adressen im Netzwerk doppelt vergeben werden. Servereinstellungen der Anzeige Bei manchen Ethernet Datenloggern muss die Anzeige als Server fungieren und der Datenlogger verbindet sich als Client mit der Anzeige.
  • Seite 36: Anzeigentyp Wählen

    Anzeigentyp wählen In diesem Schritt wird die Informationsdarstellung der Anzeige festgelegt. Dabei wird definiert, in welcher Zeile welcher Wert dargestellt wird, wie viele Stellen die einzelnen Werte besitzen und in welchen Einheiten die Werte angezeigt werden. In der Spalte 'Messgrösse' legen Sie fest, in welcher Zeile der Anzeige welche Messgrösse dargestellt wird.
  • Seite 37: Allgemeine Einstellungen

    Allgemeine Einstellungen Im Eingabefeld 'CO2-Faktor' lässt sich der Umrechnungsfaktor, der zur Berechnung der CO2- Vermeidung aus der Gesamtenergie verwendet wird, bestimmen. Hinweis Die CO2-Vermeidung ist ein Mass für den Beitrag zum Klimaschutz. Der CO2-Faktor ist regional unterschiedlich und hängt vom Strommix sowie von der eingesetzten Technik zur Stromerzeugung ab. Bei Ihrem Energieversorgungsunternehmen können Sie erfahren, wie hoch der CO2-Faktor des Ihnen gelieferten Stroms ist.
  • Seite 38 Energiesparmodus An dieser Stelle kann der Energiesparmodus ein- und ausgeschaltet werden. Bei aktiviertem Energiesparmodus wird die Anzeige für die definierte Zeitspanne dunkelgeschaltet. D.h., dass das LED-Display der Anzeige ab einer bestimmten Uhrzeit aus- und zu einer bestimmten Uhrzeit wieder eingeschaltet wird. BAL XC440/XC450 3.00 38/48...
  • Seite 39: Anzeigen-Helligkeit

    Anzeigen-Helligkeit Die statische Helligkeit der Anzeige können Sie über das Eingabefeld 'Helligkeit' festlegen. Die Anzeige leuchtet dann konstant mit dem eingestellten Wert. Besitzt die Anzeige einen Lichtsensor, können Sie diesen über die Option 'Helligkeitssteuerung' aktivieren. Die Helligkeit der Anzeige variiert je nach Umgebungshelligkeit zwischen den in den Eingabefeldern 'Min.
  • Seite 40: Konfigurationsdatei

    Wechselrichter-Schnittstelle Gateway Wenn Sie sich im Modus 'Gateway' befinden, müssen Sie hier die Schnittstelle des Wechselrichters auswählen, der an das Siebert Ethernet Gateway angeschlossen werden soll. Die Daten des Wechselrichters können dann von einer Siebert Solaranzeige mit Ethernet-Schnittstelle vom Siebert Ethernet Gateway abgefragt und dargestellt werden.
  • Seite 41: Konfiguration Abschliessen

    Konfiguration abschliessen Mit diesem Schritt übertragen Sie die zuvor definierten Einstellungen zur Anzeige. Klicken Sie auf die Schaltfläche 'Weiter', um die Übertragung der Konfiguration zu starten. Nachdem die Anzeige erfolgreich konfiguriert wurde, erscheint abgebildete Dialogbox. Klicken Sie auf die 'OK', wird der 'SolarDisplayConfigurator' beendet und die Anzeige ist erfolgreich konfiguriert.
  • Seite 42: Bluetooth-Verbindung

    Bluetooth-Verbindung Bei Anzeigen des Typs ...-04 kann die Konfiguration zusätzlich über Bluetooth durchgeführt werden. Exemplarisch wird die Bluetooth-Installation und der Verbindungsaufbau zu einer Siebert-Anzeige für einen Bluetooth-USB-Adapter beschrieben. Voraussetzung ist, dass der Bluetooth-USB-Adapter mit den Standard-Windows-Treibern betrieben und keine zusätzliche Treibersoftware benötigt wird. Falls Ihr Bluetooth-USB-Adapter spezielle Treiber benötigt, beachten Sie die Dokumentation Ihres Adapters.
  • Seite 43 Wählen Sie unter 'Gerät hinzufügen' 'Bluetooth' aus. Daraufhin werden von Windows Bluetooth-Geräte gesucht und angezeigt. Wählen Sie das Gerät Siebert-xxxx aus. Mehrere Anzeigen werden anhand der letzten vier Stellen der Bluetooth-ID (xxxx) unterschieden. BAL XC440/XC450 3.00 43/48...
  • Seite 44 Prüfen der Kopplung Öffnen Sie die Windows Einstellungen (z.B.: Windows-Taste + i) und wählen Sie anschließend den Punkt 'Geräte' aus. Die gekoppelte Anzeige erscheint unter 'Weitere Geräte'. Zur Kommunikation verwendet die Anzeige das Bluetooth-Profil 'Serial Port Device'. Dazu wird ein virtueller COM-Port angelegt. Um detaillierte Informationen über die Bluetooth Kommunikation zu erhalten, wählen Sie unter 'Verwandte Einstellungen' 'Geräte und Drucker'.
  • Seite 45 Öffnen Sie die Registerkarte 'Dienste' des Eigenschaften Dialogfensters. Der Bluetooth-Dienst 'Serieller Anschluss (SPP)' muss für die Anzeige aktiviert sein. Dahinter wird der virtuelle COM-Port, der für die Kommunikation genutzt wird, angegeben. Öffnen Sie die Registerkarte 'Bluetooth' des Eigenschaften Dialogfensters. In der Zeile 'Eindeutige ID' können Sie die Anzeige identifizieren.
  • Seite 46: Fehlerbehebung

    Fehlerbehebung Fehlerbeschreibung Lösung ▪ Die Software lässt sich nicht installieren. Stellen Sie sicher, dass Sie Administratorrechte auf Ihrem PC besitzen. ▪ Stellen Sie sicher, dass das .NET Framework 4 auf Ihrem PC installiert ist ▪ Die Anzeige wird nicht über die Netzwerkschnittstelle Die Anzeige ist nicht eingeschaltet.
  • Seite 47: Netzwerk-Resourcen

    Netzwerk-Resourcen Anzeigen mit Ethernet Schnittstelle (-05) benötigen zur Konfiguration die folgenden Netzwerk- Resourcen: Port TCP/UDP Protokoll Verwendung http Webseite der Anzeige 8000 Konfiguration der Anzeige 8100 Konfiguration der Anzeige 20000 UDP Broadcast Suchmechanismus während der Konfiguration 20100 UDP Broadcast Suchmechanismus während der Konfiguration Im laufenden Betrieb werden die konfigurierten Datenquellen von der Anzeige zyklisch abgefragt.
  • Seite 48: Service Und Support

    Service und Support Wenn Sie Fragen haben oder unseren Service in Anspruch nehmen möchten, wenden Sie sich bitte an eine der folgenden Adressen: Deutschland Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Tel. +49 (0)6806 980-0 Fax +49 (0)6806 980-999 info.de@siebert-solar.com Frankreich Siebert France Sarl 4 rue de l’Abbé...
