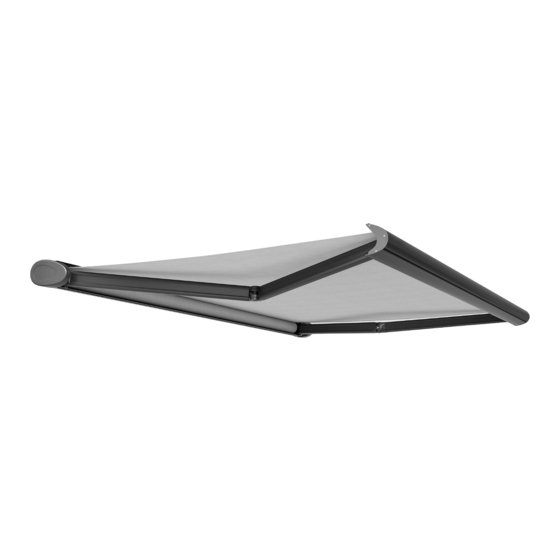

Varisol K100 Reparaturanleitung
Kastenmarkise/motorwechsel
Vorschau ausblenden
Andere Handbücher für K100:
- Montage- und elektroinstallationsanweisung (13 Seiten)
Verwandte Anleitungen für Varisol K100
Inhaltszusammenfassung für Varisol K100
-
Seite 1: Inhaltsverzeichnis
Stand 21.06.2016 Kastenmarkise K100 Reparaturanleitung Motorwechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vorbereitung 3. Demontage der Markise 4. Der Gelenkarm 5. Seitenlager 6. Seitenbeschlag 7. Motor 8. Zusammenbau 9. Endlageneinstellung des Motors 10. Ausrichten des Gelenkarmes 11. -
Seite 2: Werkzeug, Das Sie Für Die Montage Benötigen
1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schraubenschlüssel Größe 17 + 19 • Innensechskantschlüssel Größe 5 + 6 + 8 • Schraubendreher Torx TX10 + TX25 • 2 Ablageböcke • Gurte, Seile • Motoreinstellkabel 2. Vorbereitung Stellen Sie 2 Leitern rechts und links Standsicher unter die Montagekonsolen der Markise. -
Seite 3: Seitenlager
Lösen Sie die Muttern (1) der Armlagerschrauben (2) mit einem 19er Maulschlüssel. Drehen Sie die Armlagerschrauben vorsichtig mit einem 8 mm Innensechskantschlüssel heraus. Achtung! Der Gelenkarm steht unter Spannung. 5. Seitenlager Drehen Sie die Mutter (1) ganz ab. Nehmen Sie das Seitenlager (2) vom Seitenbeschlag (3) herunter. -
Seite 4: Zusammenbau

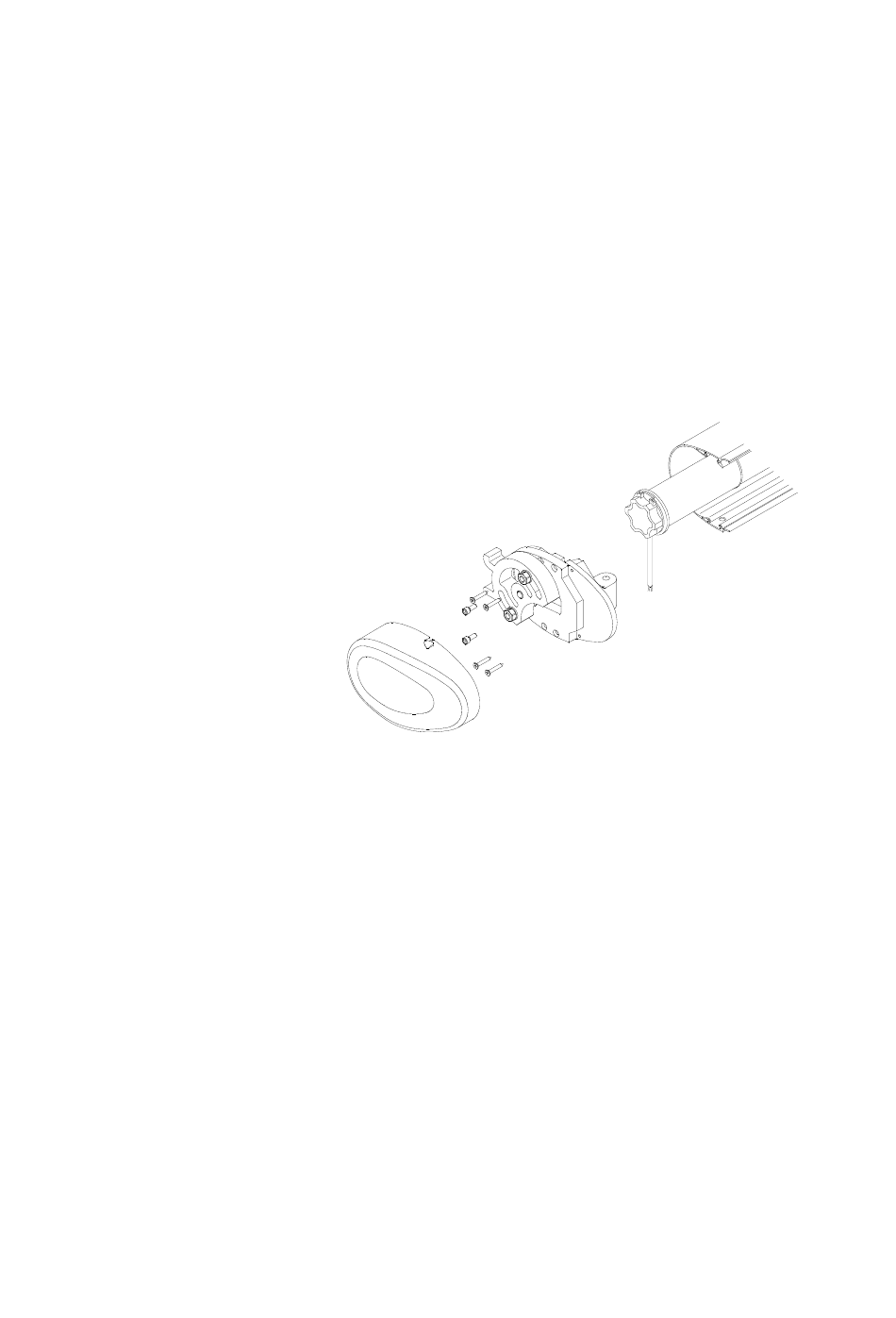

8. Zusammenbau Nehmen Sie den Seitenbeschlag. Schieben Sie das Motorlager (1) auf den Motorkopf (2) und schrauben Sie den Seitenbeschlag wieder an den Markisenkasten. Montieren Sie das Seitenlager (3) an den Seitenbeschlag. Schrauben Gelenkarm wieder Seitenbeschlag. Lösen Sie das Seil, das den Gelenkarm hält. Klemmen Sie den Motor an das Motoreinstellkabel an. - Seite 5 Montieren Sie anschließend die beiden Kastenseitenkappen an die Markise. Seite 5 von 5...
