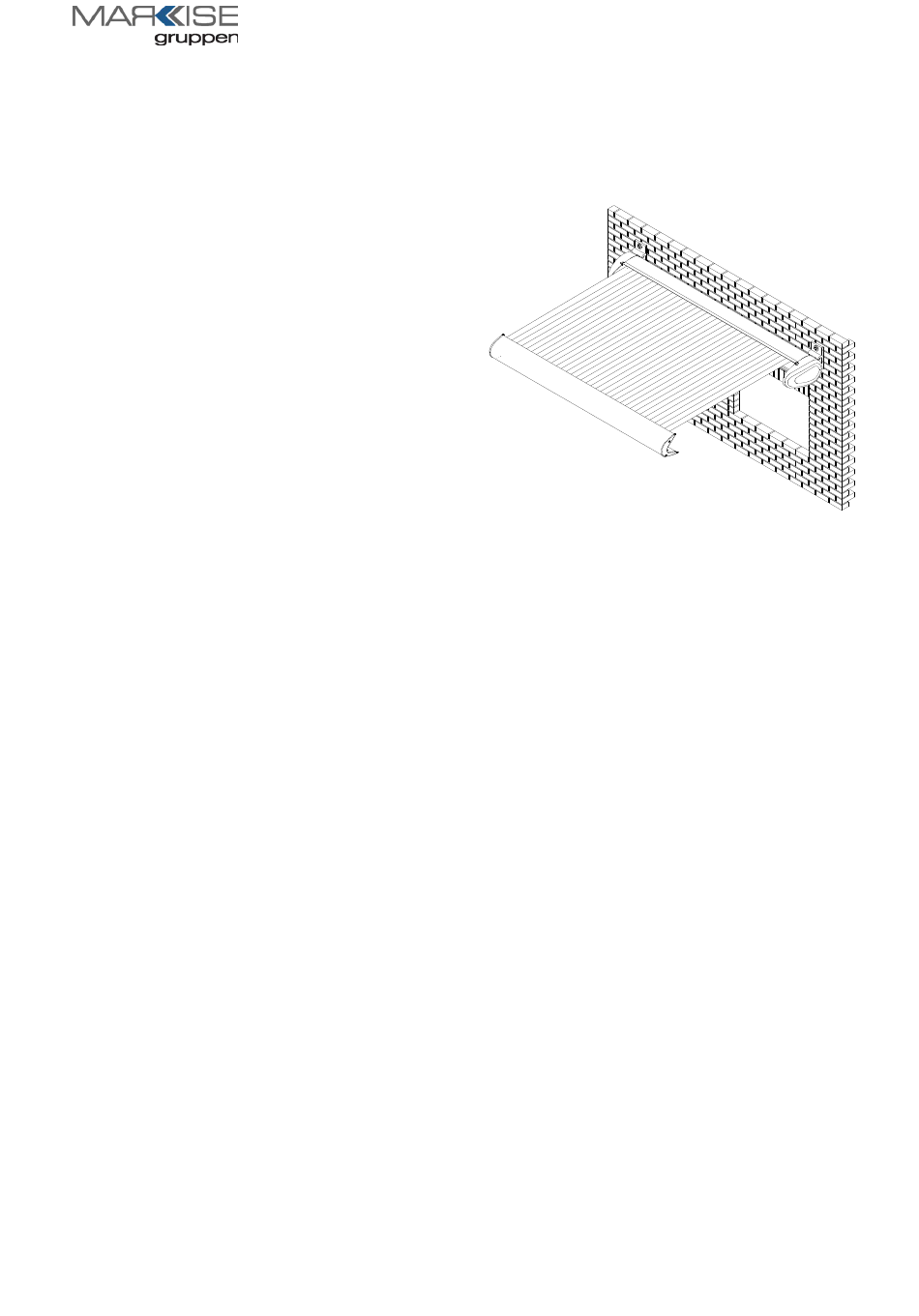

VARISOL - K100 Mini-Kastenmarkise
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise.......................................................................................................................................2
2. Bevor Sie zur Baustelle fahren .......................................................................................................................2
3. Werkzeug, das Sie für die Mont age benötigen ................................................................................................2
4. Qualifikation ..................................................................................................................................................2
5. Trans port ......................................................................................................................................................3
6. Hochziehen mit Seilen ...................................................................................................................................3
7. Aufstiegshilfen...............................................................................................................................................3
8. Absturzsicherung ..........................................................................................................................................3
9. Bestimmungsgemäße Verwendung ................................................................................................................3
10. Befestigungsmittel .......................................................................................................................................3
11. Montagekonsolen ........................................................................................................................................4
12. Seitliche Lage der Markise bestimmen ..........................................................................................................4
13. Montage der Konsolen .................................................................................................................................5
14. Einhängen der Markise ................................................................................................................................6
15. Unkontrollierte Bedienung ............................................................................................................................7
16. Erstes Ausfahren der Markise .......................................................................................................................7
17. Quetsch- und Scherbereiche ........................................................................................................................7
18. Einstellung des Ausfallwinkels ......................................................................................................................8
19. Prüfung der Motorabschaltung (nicht bei Funkmotoren) .................................................................................8
20. Übergabe....................................................................................................................................................8
21. Elektroanschluss - Anweisungen für den Elektriker ...................................................................................... 10
22. Ansteuerrichtlinien für Rohrmotore .............................................................................................................. 10
23. Anschlussfehler ......................................................................................................................................... 11
24. Was ist, wenn... ......................................................................................................................................... 11
25. Explosionszeichnung ................................................................................................................................. 13
97.10.010 V2
Seite 1 von 12
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol K100
Inhaltszusammenfassung für Varisol K100
-
Seite 1: Inhaltsverzeichnis
VARISOL - K100 Mini-Kastenmarkise Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise............................2 2. Bevor Sie zur Baustelle fahren ........................2 3. Werkzeug, das Sie für die Mont age benötigen ....................2 4. Qualifikation ..............................2 5. Trans port ..............................3 6. Hochziehen mit Seilen ...........................3 7. Aufstiegshilfen...............................3 8. -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gek ennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. -
Seite 3: Transport
5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Trans port gut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte V erpackung... -
Seite 4: Montagekonsolen
11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. -
Seite 5: Montage Der Konsolen
13. Montage der Konsolen A ) Wandmontage • Zeichnen Sie mit Hilfe einer W asserwaage senkrechte Striche an den unter Punkt 12 markierten Stellen. • Legen Sie die Höhe des ersten Montagehalters fest. • Zeichnen Sie die Befestigungslöcher der Konsolen auf der W and an. •... -
Seite 6: Einhängen Der Markise
• Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur zwischen den Haltern und richten Sie diese aus. Achten Sie darauf, dass die Halter fluchten und auf gleicher Höhe liegen. • Durchbohren Sie die Dachsparren mit einem 12 mm dicken Bohrer (auf keinem Fall größer), durch die Löcher der Dachsparrenhalter. -
Seite 7: Unkontrollierte Bedienung
15. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden k ann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden. -
Seite 8: Einstellung Des Ausfallwinkels
18. Einstellung des Ausfallwinkels Der Ausfallwinkel der Markise ist ab Werk auf ein Gefälle von ca. 60 cm eingestellt. Der maximal mögliche Neigungswinkel beträgt 45 Grad. Wollen Sie die Neigung verändern? • Fahren Sie die Markise ganz aus. Schrauben Sie die beiden Kastenseitenkappen ab. Die Schrauben befinden sich an der Innenseite. - Seite 9 Der Kunde bestätigt dem Monteur schriftlich die korrekte Ausführung der Markise und der Montage, die Montagezeit und das Abnahmegespräch mit den Sicherheitshinweisen. 97.10.010 V2 Seite 9 von 12...
-
Seite 10: Elektroanschluss - Anweisungen Für Den Elektriker
21. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein. -
Seite 11: Anschlussfehler
23. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt. - Seite 12 … bei Getriebeantrieb das Tuch durchhängt? Dies ist kein Fehler. Die Getriebe werden vom W erk aus so eingestellt, dass das Tuch nach dem Ausfahren der Markise durch eine kleine Rückwärtsdrehung wieder gespannt werden muss. Dies hat den Vorteil, dass das Tuch auch dann noch optimal gespannt ist, wenn es sich etwas gedehnt hat.
-
Seite 13: Explosionszeichnung
05.25.000 10.50.000 10.30.000 10.50.050 82.93.106 74.10.400 82.97.201 05.25.005 76.50.360(ø78) 05.15.000 82.93.311 74.70.050 74.10.300 (L) 74.10.200 (R) 05.15.005 74.80.600 74.80.200 74.70.050 10.90.xxx 05.20.000 05.10.000 83.13.100 83.13.110 10.51.000 05.12.000 82.41.700 10.51.010 82.93.106 74.80.600 05.60.000 72.33.xxx(ø78) 93.10.100(weiss) 93.10.110(schwarz) 83.13.100 74.80.600 83.13.110 76.50.330(ø78) 82.41.700 70.10.xxx 74.80.500 70.10.xxx...
