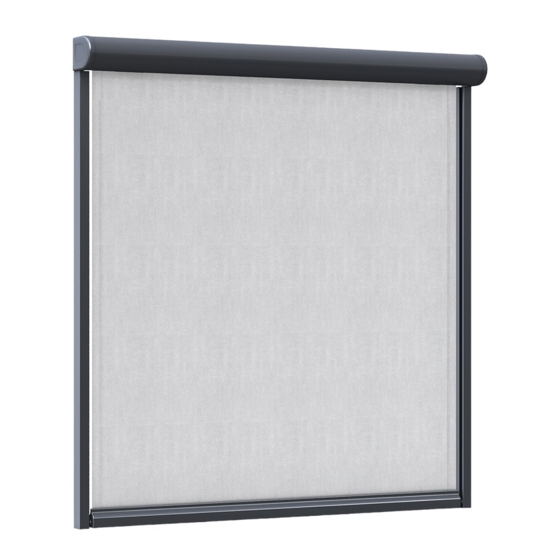

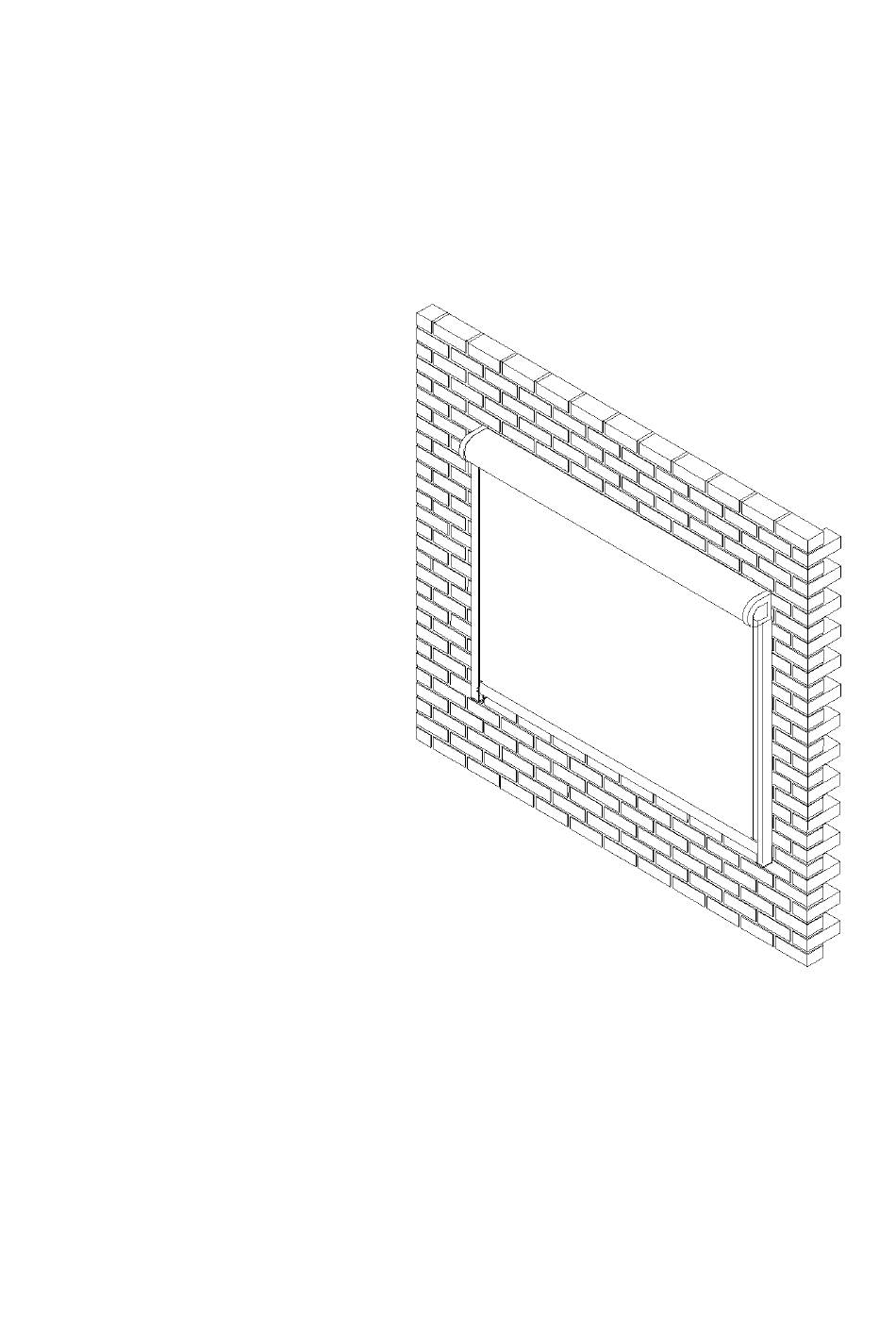

Varisol F100 Reparaturanleitung
Mit schienenführung/neubespannung
Vorschau ausblenden
Andere Handbücher für F100:
- Montageanleitung (13 Seiten) ,
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Bedienungshinweise (2 Seiten)
Verwandte Anleitungen für Varisol F100
Inhaltszusammenfassung für Varisol F100
-
Seite 1: Inhaltsverzeichnis
Stand 21.09.2011 Fenstermarkise F100 Mit Schienenführung Reparaturanleitung Neubespannung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Demontage der Bespannung (Fallprofil) 4. Demontage der Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallprofil) 7. -
Seite 2: Werkzeug, Das Sie Für Die Montage Benötigen
1. Werkzeug, das Sie für die Montage benötigen • Rollmaß und Bleistift • Standfeste Leitern • Innensechskantschlüssel Größe 2 und 3 • Torx-Schraubendreher Größe 15 • Doppelseitiges Klebeband • Handbohrmaschine mit 3mm Bohrer • Nietzange und Blindnieten 3mm x 10mm •... -
Seite 3: Demontage Der Bespannung (Fallprofil)
3. Demontage der Bespannung (Fallprofil) Lösen Sie eine der Führungsschienenkappe (4) von unten mit einem 2 mm Innensechskantschlüssel und ziehen diesen vom Fallprofil ab. Ziehen Sie das Fallprofil Seitlich über das Tuch (5). Nehmen Sie dann den Keder (6) aus dem Hohlsaum des Tuches. -
Seite 4: Montage Der Neuen Bespannung (Tuchwelle)
5. Montage der neuen Bespannung (Tuchwelle) Kleben Sie einen neuen Streifen Doppelseitiges Klebeband auf die Tuchwelle (10). Ziehen Sie den Schutzstreifen des Klebebandes ab. Nehmen Sie das neue Tuch und kleben dieses gleichmäßig auf die Tuchwelle (vorher angezeichneter Sitz). Bohren Sie durch das Tuch in die bereits vorhandenen Bohrungen in der Tuchwelle. -
Seite 5: Montage Der Neuen Bespannung (Fallprofil)
Schieben Sie das Seitenlager der Lagerseite auf den Lagerzap- fen (13) der Tuchwelle und schrauben Sie Seitenlager und Kastenseitenkappe wieder an. 6. Montage der neuen Bespannung (Fallprofil) Schieben Sie den Keder in den Hohlsaum des Tu- ches. Führen Sie den Hohlsaum in die Nut des Fallprofils. Ziehen Sie das Fallprofil über das Tuch.
