Varisol F100 Montage- Und Elektroinstallationsanweisung
Mmit seilführung
Vorschau ausblenden
Andere Handbücher für F100:
- Reparaturanleitung (5 Seiten) ,
- Montageanleitung (13 Seiten) ,
- Bedienungshinweise (2 Seiten)
Inhaltsverzeichnis

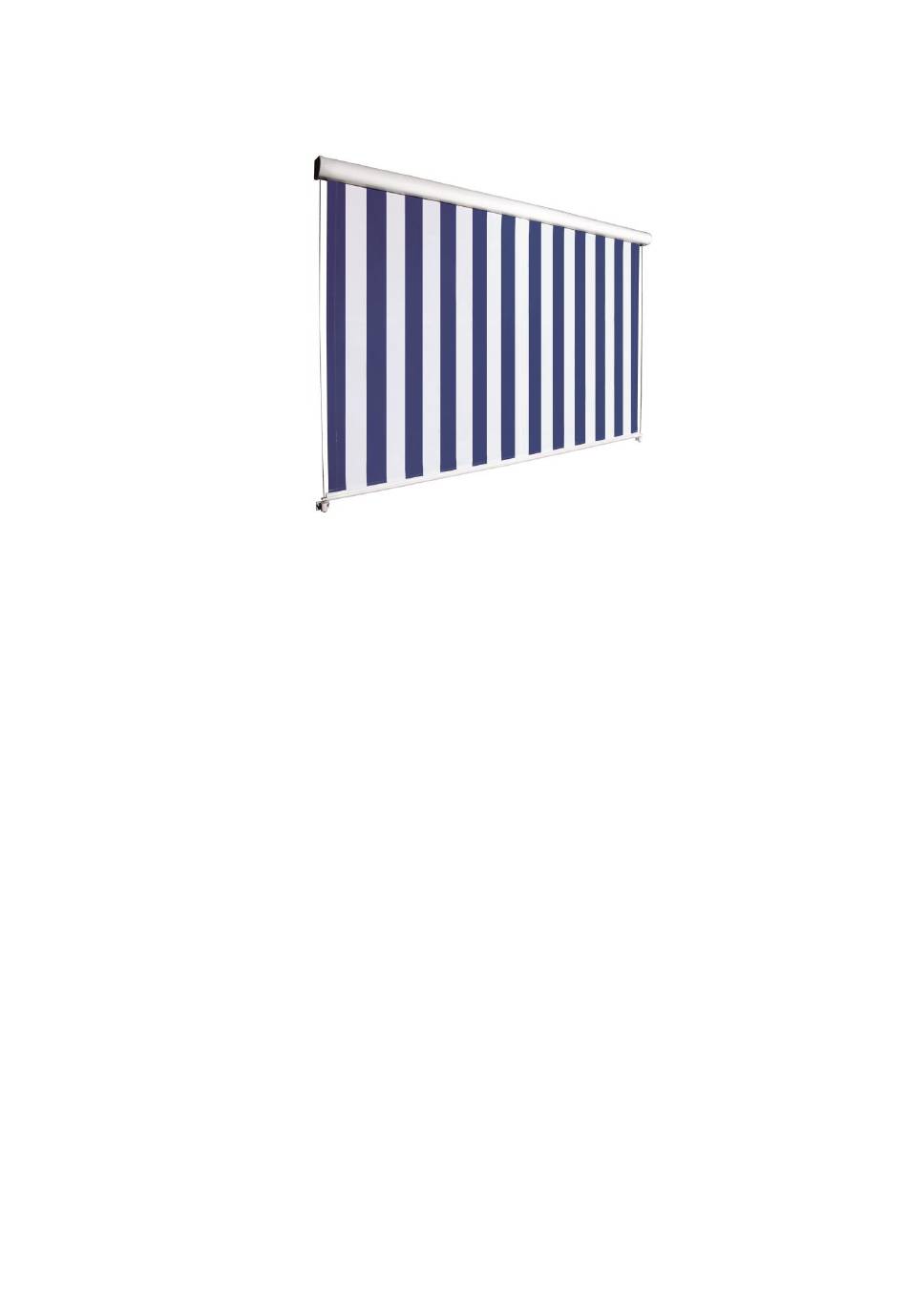

VARISOL - F100 mit Seilführung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ...................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung.............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ............................................................................................................................................... 4
14. Markise einhängen ..................................................................................................................................................... 5
15. Die Seilführung ........................................................................................................................................................... 6
16. Unkontrollierte Bedienung ......................................................................................................................................... 6
17. Quetsch- und Scherbereiche ...................................................................................................................................... 7
18. Prüfung der Motorabschaltung (nicht bei Funkmotoren) .......................................................................................... 7
19. Übergabe .................................................................................................................................................................... 7
20. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 8
21. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 8
22. Anschlussfehler ........................................................................................................................................................... 8
23. Getriebe ...................................................................................................................................................................... 9
97.41.010 V6
Seite 1 von 9
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol F100
Inhaltszusammenfassung für Varisol F100
-
Seite 1: Inhaltsverzeichnis
VARISOL - F100 mit Seilführung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7. -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. -
Seite 3: Transport
5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. -
Seite 4: 12. Seitliche Lage Der Markise Bestimmen
Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Wand-Montagekonsole (1) Deckenwinkel mit Wand-Montagekonsole (2) Laibungswinkel mit Wand- Montagekonsole (3) 12. Seitliche Lage der Markise bestimmen M a r k i s e n b r e i t e ... -
Seite 5: 14. Markise Einhängen
Sind weitere Deckenwinkel vorgesehen, spannen Sie eine Schnur vom linken Ankerbolzen zum rechten Ankerbolzen und markieren die Bohrpunkte für die dazwischen liegenden Deckenwinkel. Bohren Sie diese Löcher. Montieren Sie alle Deckenwinkel. Spannen Sie die Richtschnur zwischen den äußeren Deckenwinkeln und richten Sie alle Deckenwinkel danach aus. -
Seite 6: 15. Die Seilführung
15. Die Seilführung Zeichnen Bohrlöcher für unteren Halterungen der Seilführung (3) entsprechend Ausfall auf den Baugrund Abstand 20,5 20,5 Außenseite der Markise bis zur Mitte der Seilführungen beträgt 20,5 mm. Bohren Sie die Löcher in den Baugrund und schrauben Sie die unteren Seilführungen ... -
Seite 7: 17. Quetsch- Und Scherbereiche
17. Quetsch- und Scherbereiche Es bestehen Quetsch- und Scherbereiche zwischen z. B. Fallstange und Kasten, zwischen den Gelenkarmen, sowie sich begegnenden Profilen. Kleidungsstücke bzw. Körperteile können von der Anlage erfasst und mit eingezogen werden! Wird die Markise in einer Höhe unter 2,5 Meter über zugängliche Verkehrswege montiert, so darf die Markise nur durch einen Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden. -
Seite 8: 20. Elektroanschluss - Anweisungen Für Den Elektriker
20. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein. -
Seite 9: 23. Getriebe
. Zu kurze Umschaltpausen Bei einigen Installationen musste festgestellt werden, dass Umschaltpausen zwischen Auf- und Ab- Signalen nicht eingehalten wurden. Die Steuerung muss beim Wechseln der Laufrichtungen eine Umschaltpause von ca. 0,5 Sekunden einhalten. Dies ist erforderlich, damit der Antrieb mechanisch zum Stillstand kommt, die Induktionsspannungen im Motor und die Ladung des Kondensators abgeklungen sind.
