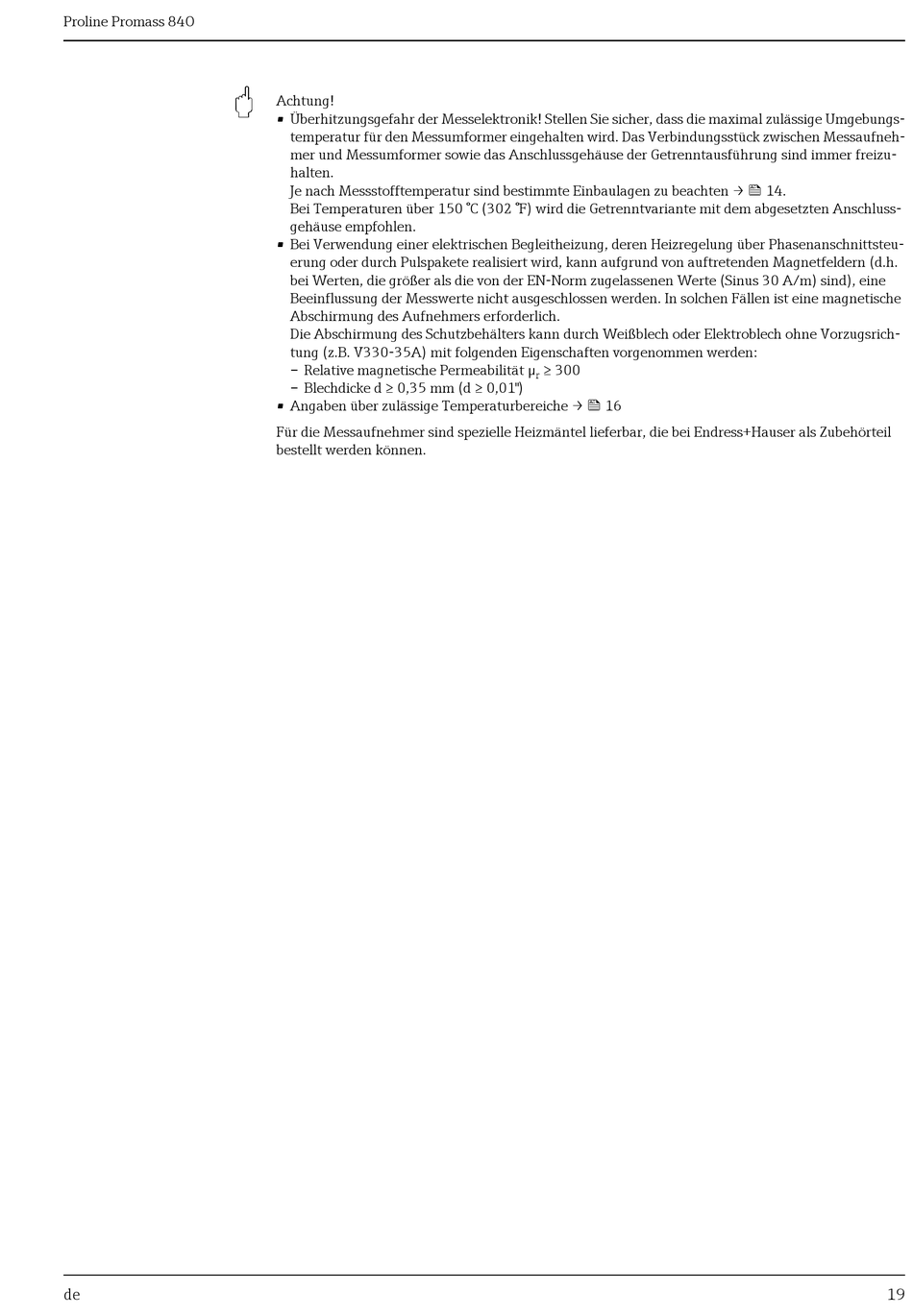

Proline Promass 84O
"
de
Achtung!
• Überhitzungsgefahr der Messelektronik! Stellen Sie sicher, dass die maximal zulässige Umgebungs-
temperatur für den Messumformer eingehalten wird. Das Verbindungsstück zwischen Messaufneh-
mer und Messumformer sowie das Anschlussgehäuse der Getrenntausführung sind immer freizu-
halten.
Je nach Messstofftemperatur sind bestimmte Einbaulagen zu beachten → 14.
Bei Temperaturen über 150 °C (302 °F) wird die Getrenntvariante mit dem abgesetzten Anschluss-
gehäuse empfohlen.
• Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenanschnittsteu-
erung oder durch Pulspakete realisiert wird, kann aufgrund von auftretenden Magnetfeldern (d.h.
bei Werten, die größer als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m) sind), eine
Beeinflussung der Messwerte nicht ausgeschlossen werden. In solchen Fällen ist eine magnetische
Abschirmung des Aufnehmers erforderlich.
Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vorzugsrich-
tung (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität μ
– Blechdicke d ≥ 0,35 mm (d ≥ 0,01")
• Angaben über zulässige Temperaturbereiche → 16
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil
bestellt werden können.
≥ 300
r
19
