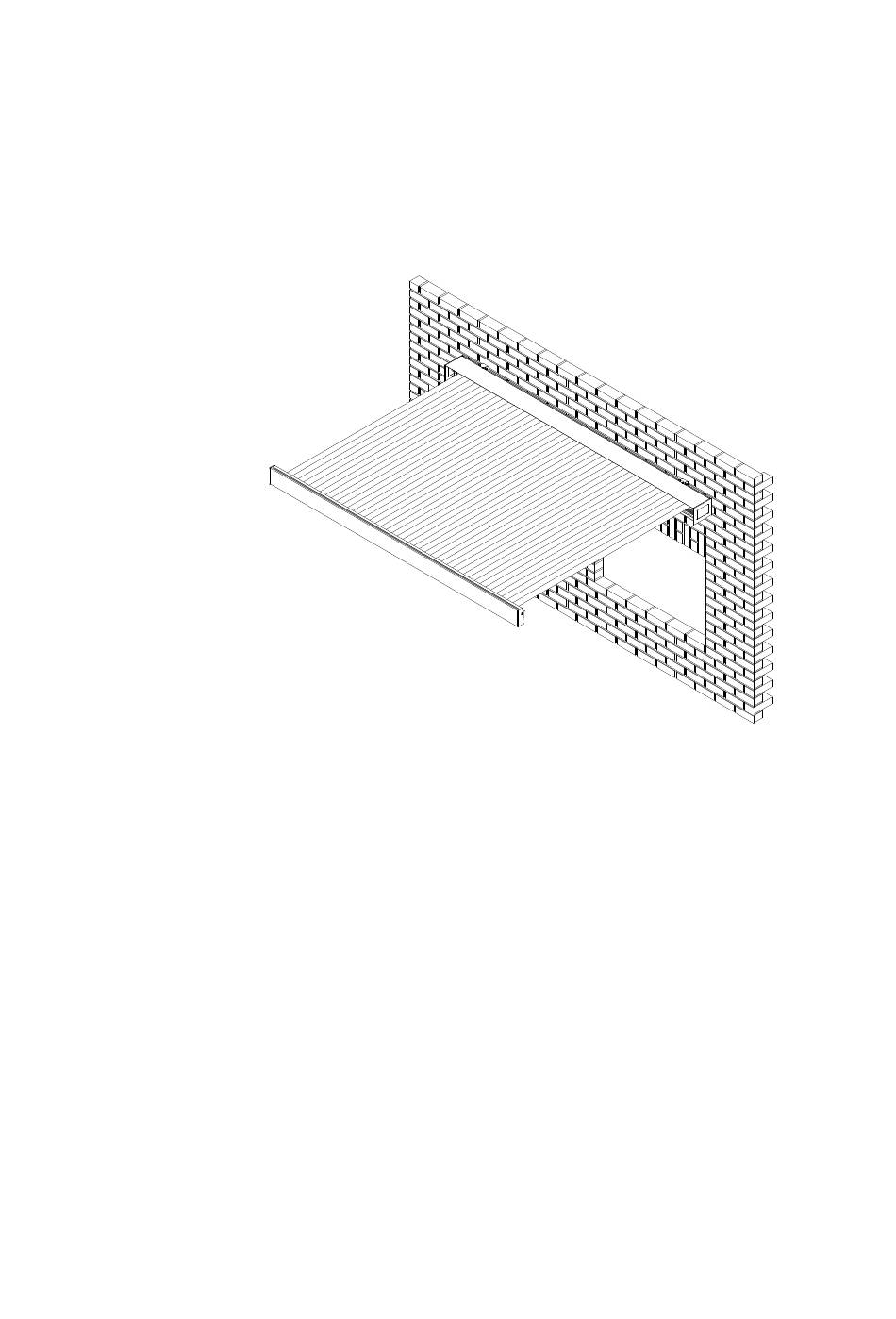

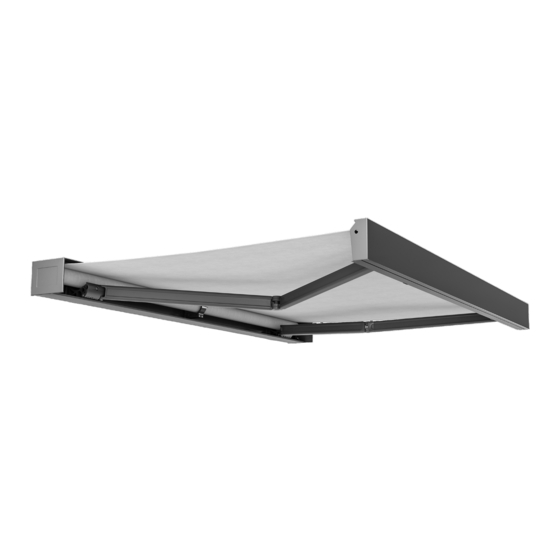

Varisol K450 Reparaturanleitung
Kastenmarkise neubespannung
Vorschau ausblenden
Andere Handbücher für K450:
- Montage- und elektroinstallationsanweisung (14 Seiten) ,
- Reparaturanleitung (4 Seiten) ,
- Reparaturanleitung (2 Seiten)
Werbung
Quicklinks
Kastenmarkise K450
Reparaturanleitung Neubespannung
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage der Bespannung
3. Demontage der alten Bespannung (Fallstange)
4. Demontage der alten Bespannung (Tuchwelle)
5. Montage der neuen Bespannung (Tuchwelle)
6. Montage der neuen Bespannung (Fallstange)
Stand 19.02.2016
Werbung
Verwandte Anleitungen für Varisol K450
Inhaltszusammenfassung für Varisol K450
- Seite 1 Stand 19.02.2016 Kastenmarkise K450 Reparaturanleitung Neubespannung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage der Bespannung 3. Demontage der alten Bespannung (Fallstange) 4. Demontage der alten Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallstange)
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen Rollmaß und Bleistift • Standfeste Leitern • Innensechskantschlüssel Größe 2,5 , 3, 4 und 6 • Gurte • 2. Vor der Demontage der Bespannung: Tipp Nehmen Sie ein Rollmaß und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen Bespannung übereinstimmt.
- Seite 3 Lösen Sie die Schrauben des Seitenlagers (3), nehmen Sie dieses Seitlich heraus. Halten Sie Tuchwelle während dessen fest. Lassen Sie die Tuchwelle in den Markisenkasten ab. Nehmen Sie die Befesti- gungsschrauben (1) aus dem Hohlsaum der Bespannung. Ziehen Sie die Bespannung etwas nach links (4).
- Seite 4 Lösen Sie das Tuchwellenstützlager (wenn erforderlich) und schieben Sie • dieses unter die nächste Tuchnaht. Dann wieder festschrauben. Wickeln Sie die Bespannung vorsichtig, bis kurz vor erreichen der • Fallstange, auf. Stützlager unter eine Tuchnaht setzen 6. Montage der neuen Bespannung (Fallstange) Führen Sie den Hohlsaum der Bespannung, jetzt von der rechten Seite aus, nach und nach in die •...
