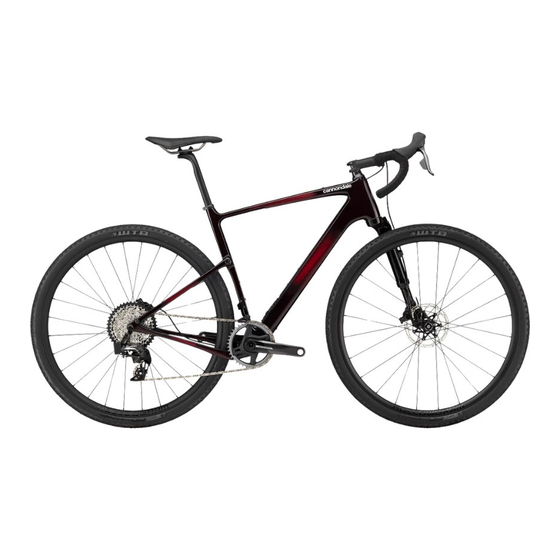

- Seite 1 Deutsch CY22 Topstone Ergänzung zum Benutzerhandbuch WARNUNG LESEN SIE DIESE ERGÄNZUNG UND IHR CANNONDALE-BENUTZERHANDBUCH SORGFÄLTIG DURCH. Beide Dokumente enthalten sicherheitsrelevante Informationen. Bewahren Sie diese gut auf.
- Seite 2 Schäden zu vermeiden. Symbol Bezeichnung Beschreibung Carbon-Montagepaste (Reibpaste) KF115/ Carbon-Montagepaste auftragen Mehrzweckfett NGLI-2 Mehrzweckfett NLGI-2 auftragen Mittelfeste, entfernbare Loctite® 242 (blau) oder eine gleichwertige Schraubensicherung Schraubensicherung auftragen Cannondale Help Center Unser Online Help Center stellt hilfreiche Ressourcen über unsere Fahrräder bereit. https://support.cannondale.com/hc/de...
-
Seite 3: Ihr Cannondale-Händler
1 Cannondale Way Garantie zur Folge haben. Wilton, CT 06897 USA 1-800-726-BIKE (2453) CSG Europe (Woudenberg) Cycling Sports Group Europe B.V. Geeresteinselaan 57 3931JB Woudenberg Niederlande Internationale Distributoren Rufen Sie unsere Website auf, um den Cannondale-Händler für Ihre Region zu finden. -
Seite 4: Sicherheitshinweise
CY22 Topstone OMS SICHERHEITSHINWEISE Wichtige Hinweise zum Inspektion und Sturzschäden verwendeten Werkstoff von Carbonrahmen/-gabeln WARNUNG WARNUNG Ihr Fahrrad (Rahmen und Komponen- Nach einem Sturz oder Aufprall: ten) ist aus einem Carbon-Verbund- werkstoff, auch bekannt als „Kohlenstoff- Überprüfen Sie den Rahmen sorgfältig faserverstärkter Kunststoff“, gefertigt. -
Seite 5: Bestimmungsgemäße Verwendung
12” (30cm) nicht und sind daher beständiger. Scheibenbremsen können zudem leistungsstärker sein. WARNUNG Um das Risiko von Stürzen und Verletz- Bitte lesen Sie Ihr Cannondale-Benutzer- ungen zu minimieren, beachten Sie handbuch durch, um mehr über die Folgendes: bestimmungsgemäße Verwendung und •... -
Seite 6: Trinkflaschen
CY22 Topstone OMS HINWEIS Rollentrainer ROLLENTRAINER: Eine unsachgemäße Wenn Sie einen Rollentrainer nutzen, der das Montage eines Fahrrades in einem Entfernen des Vorderrads und das Klemmen Rollentrainer oder die Verwendung der Gabelausfallenden erfordert: Stellen Sie eines Rollentrainers, der nicht mit Ihrem... -
Seite 7: Aufbau Eines Rahmensets
Aufbau eines Rahmensets Die vorgeschriebenen Anzugsdrehmomente finden Sie hier: Bevor Sie ein Rahmenset aufbauen, konsultieren Sie Ihren Cannondale-Händler Angesichts der unzähligen Cannondale- und die Komponentenhersteller und Fahrradmodelle und verbauten Kompo- besprechen Sie mit ihnen Ihren Fahrstil, Ihr nenten wäre eine Auflistung der Anzugs- Können, Ihr Gewicht sowie Ihr Interesse an... -
Seite 8: Spezifikationen
Technische Informationen Spezifikationen CY22 Topstone OMS Technische Informationen Spezifikationen Topstone Carbon Position Spezifikation Steuerrohr Oben: 1 1/8” Unten: 1 1/2” Steuersatz Integriert 1 1/8“ – 1 1/2” IS42 oben IS52 unten 45/36° Tretlager: Typ/Breite Geschraubtes BSA-Tretlager/68 mm Umwerfer Anlöt Sattelstütze: Ø / Sattelstützenklemme 27.2mm/31.8mm 65mm Min. -
Seite 9: Seriennummer
Bestimmungsgemäße Verwendung 150 kg Max. Gewicht: Gesamt (Fahrer + sämtliche Ausrüstung) Seriennummer Die 7-stellige Seriennummer (1) befindet sich am Tretlager. Verwenden Sie diese Seriennummer, um Ihr Fahrrad zu registrieren. Zur Registrierung gehen Sie zum Bereich Produktregistrierung auf unserer Website www.cannondale.com... - Seite 10 Technische Informationen Geometrie – Carbon CY22 Topstone OMS Geometrie – Carbon Maßeinheit = Zentimeter * = gleiche Spezifikation 75mm E’ Topstone Carbon - Oliver 700c Größe Laufradgröße (Zoll) 700c 700c 700c 700c 700c Sitzrohrlänge 41.0 45.8 50.5 55.3 59.0 Oberrohr horizontal 53.2...
- Seite 11 Technische Informationen Geometrie – Carbon Topstone Carbon - Oliver 650b Größe Laufradgröße (Zoll) 650b 650b 650b 650b 650b Sitzrohrlänge 41.0 45.8 50.5 55.3 59.0 Oberrohr horizontal 53.2 54.3 55.6 57.1 58.6 Oberrohrlänge, real 50.3 51.6 53.2 55.0 56.7 Steuerrohrwinkel 69.3 70.3 70.5 70.5...
- Seite 12 Technische Informationen Geometrie – Carbon CY22 Topstone OMS Topstone Carbon - Starrgabel 650b Größe Laufradgröße (Zoll) 650b 650b 650b 650b 650b Sitzrohrlänge 41.0 45.8 50.5 55.3 59.0 Oberrohr horizontal 53.3 54.4 55.7 57.2 58.7 Oberrohrlänge, real 50.3 51.6 53.2 55.0 56.7...
- Seite 13 Technische Informationen Geometrie – Aluminium Geometrie – Aluminium Maßeinheit = Zentimeter * = gleiche Spezifikation 75mm Topstone Aluminium Größe Laufradgröße (Zoll) 700c 700c 700c 700c 700c Sitzrohrlänge 41.0 45.8 50.5 55.3 60.0 Oberrohr horizontal 52.5 54.4 56.1 57.9 59.6 Oberrohrlänge, real Steuerrohrwinkel 70.0 71.0...
-
Seite 14: Umwerferaufnahme
(nur bei fallende und inspizieren Sie den Rahmen 1-fach) sorgfältig auf Risse oder Schäden. Falls Sie einen Schaden feststellen, lassen Sie den Rahmen von Ihrem Cannondale- Wichtige Punkte: Händler untersuchen. • Immer das Schraubengewinde reinigen Wenn der Rahmen unbeschädigt ist, und die angegebene Schrauben- tragen Sie einen dünnen Film Schmier-... -
Seite 15: Halterung Für Hinteres Schutzblech
Technische Informationen Halterung für hinteres Schutzblech Halterung für hinteres Schutzblech Bezeichnungen Bei Schutzblechen die Reifenfreiheit beachten. 1. Schutzblechhalterung 2. Schrauben (2 x) 45mm Laufradfelge, Reifenmodelle und die 2 N·m Form eines montierten Schutzblechs beeinträchtigen die Reifenfreiheit. M5 x 1.0 x 12 mm Bitte beachten: (1) Prüfen Sie die Reifenfreiheit bei vollständig aufgepumptem Reifen. -
Seite 16: Zugführung Im Unterrohr
Technische Informationen Zugführung im Unterrohr CY22 Topstone OMS Zugführung im Unterrohr Bezeichnungen Schaltwerk mechanisch* 2. Umwerfer mecha- nisch* 3. Hinterradbremse* Zugführung am Tretlager Bezeichnungen Schaltwerk mechanisch* 2. Umwerfer mechanisch* 3. Hinterradbremse 4. Auslass für Di2- Schaltwerkkabel** 5. Kabelbinder a. Ablauföffnung b. - Seite 17 Technische Informationen StrapRack StrapRack Bezeichnungen 1. Sockel 2. Befestigungsriemen 3. Befestigungsverschluss • Das StrapRack Rahmenzubehör wird hier am Unterrohr des Topstone Carbon gezeigt. StrapRack kann auch an der Flaschenhalteraufnahme am Sitzrohr befestigt werden. • Beim Befestigen von Gegenständen am StrapRack muss sichergestellt werden, dass der einstellbare Befestigungsriemen alle Gegenstände sicher fixiert.
-
Seite 18: Sattelstütze
Technische Informationen Sattelstütze CY22 Topstone OMS Sattelstütze WARNUNG Weitere Informationen über Ausbau Sattelstützen finden Sie in Ihrem Cannondale-Benutzerhandbuch. Führen Sie einen 4-mm-Inbusschlüssel in die Sattelstützenklemmung ein und lösen Maximale Einschubtiefe Sie die Schraube im Uhrzeigersinn. 2. Wenn die Schraube gelöst ist, ziehen Sie Maximale Einschubtiefe (B) bezeichnet, die Sattelstütze einfach nach oben aus... - Seite 19 Technische Informationen Sattelstütze Schmierfett auftragen Tragen Sie Carbon.Montagepaste über die gesamte Einstecklänge der Sattelstütze auf. Bezeichnungen 1. Sattelstütze 4. Klemmschraube B. Maximale Einschubtiefe 2. Sitzrohr A. Mindesteinschubtiefe C. Anschlag unten 3. Sattelstützenklemme 65 mm...
- Seite 20 Technische Informationen LockR CY22 Topstone OMS LockR Demontage der LockR-Achse vom Rahmen: Lösen Sie die Schraube mit einem T25 Torx-Schlüssel um ca. 4 – 6 Umdrehungen. 2. Klopfen Sie mit einem Schonhammer auf den Schraubenkopf, um den Keilbolzen auf der gegenüberliegenden Seite zu lösen.
- Seite 21 Technische Informationen LockR • Nicht in montiertem Zustand einbauen. • Kein Schmierfett auf die Achsflächen auftragen, die mit den IGUS Lagern (Buchsen) in Kontakt kommen Bezeichnungen 1. Schwingenachse 2. Keilbolzen 3. Keil 4. Schraube 5. Buchsen (2 x) 1 N·m 5 N·m Losschrauben und mit Lösen und...
-
Seite 22: Smartsense
Technische Informationen SmartSense CY22 Topstone OMS SmartSense Dieser Rahmen bietet die Option der Installation eines Cannondale SmartSense-Systems, ein intelligentes Kommunikationsnetzwerk mit Akku. Dieses Handbuch beschreibt nur die für den Rahmen spezifischen technische Details, wie Position der Komponenten, Installation und zugehörige Serviceinformationen. -
Seite 23: Smartsense-Halterung
Technische Informationen SmartSense-Halterung SmartSense-Halterung 2 N·m M4 X 10 mm Bezeichnungen 1. SmartSense-Halterung 3. Kabel, 500 mm 5. StrapRack-Halterun 2. Schrauben für Abdeckung 4. Kabel, 700 mm • Die untere Unterrohraufnahme ist kompatibel mit der SmartSense-Halterung und der StrapRack- Zubehörhalterung. • Die SmartSense-Halterung oder StrapRack-Halterung schließen effektiv die Öffnung im Unterrohr. -
Seite 24: Smartsense & Kabelführung
Technische Informationen SmartSense & Kabelführung CY22 Topstone OMS SmartSense & Kabelführung • Die Pfeile an den Steckverbindern aneinander ausrichten und Stecker fest miteinander verbinden. • Kabelverbindungen (13) sind im Rahmen unterzubringen. Bezeichnungen SmartSense-Halterung 5. Radar-Displayeinheit 10. Schaltwerkzug 2. SmartSense-Akku 6. Rücklicht 11. -
Seite 25: Smartsense Halterung/Akku
Technische Informationen SmartSense Halterung/Akku SmartSense Halterung/Akku Bezeichnungen 1. SmartSense-Akku 2. SmartSense-Halterung 3. Verriegelung der SmartSense-Halterung Einsetzen des Akkus: Verriegelung (3) an der Halterung öffnen. 2. Die rechte Akkuseite in die rechte OPEN Seite der Halterung einsetzen; danach linke Akkuseite in die Halterung einsetzen. -
Seite 26: Ersatzteile
Ersatzteile Topstone Carbon CY22 Topstone OMS Ersatzteile Topstone Carbon Teilenummer Beschreibung K33040 Derailleur Hanger TA ST SS 076 K91000 LockR Pivot Hardware 65mm K36162 Topstone Crb ST Bushings Qty2 K76092 Topstone Crb Rear Fender Mount v2 K33032 Topstone Crb FD Hanger v2... - Seite 27 Ersatzteile Topstone Carbon ST = 700 mm DT = 500 mm...
- Seite 28 Ersatzteile Topstone Alloy CY22 Topstone OMS Topstone Alloy Teilenummer Beschreibung K33049 Derailleur Hanger TA ST SS 073 K83051 Adjustable Lever Syntace 142x12 160mm K83048 Adjustable Lever Maxle 100x12 125mm K32059 BB Cable Guide YF 007 3 K32162 BB Cable Guide YF-014...
- Seite 30 © 2022 Cycling Sports Group CY22 Topstone OMS 138693 Rev. 1 (06/22) CANNONDALE USA CSG EUROPE CSG UK Cycling Sports Group, Inc. Cycling Sports Group Europe B.V. Cycling Sports Group 1 Cannondale Way, Geeresteinselaan 57 Vantage Way, The Fulcrum,...
