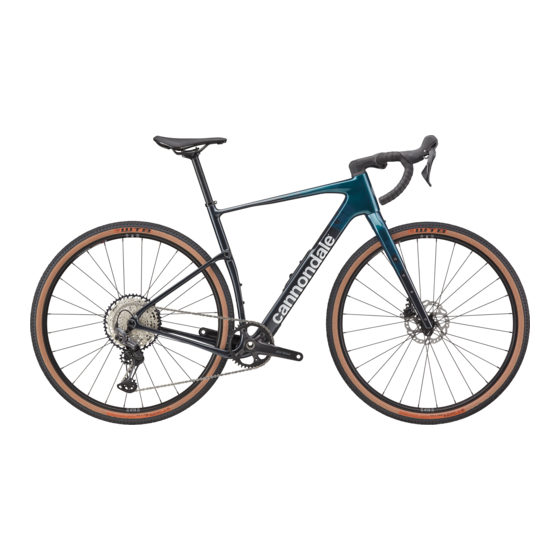

Cannondale Topstone Carbon Ergänzung Zum Benutzerhandbuch
Verwandte Anleitungen für Cannondale Topstone Carbon
Inhaltszusammenfassung für Cannondale Topstone Carbon
- Seite 1 Deutsch Topstone Carbon Ergänzung zum Benutzerhandbuch WARNUNG LESEN SIE DIESE ERGÄNZUNG UND DIE BETRIEBSANLEITUNG FÜR IHR CANNONDALE- FAHRRAD. Beide enthalten wichtige Sicherheitsinformationen. Bewahren Sie beide zum späteren Nachschlagen auf.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise In dieser Ergänzung werden besonders wichtige Informationen auf folgende Weise dargestellt: WARNUNG Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. HINWEIS Weist auf besondere Vorsichtsmaßnahmen hin, die getroffen werden müssen, um Schäden zu vermeiden. -
Seite 3: Cannondale-Ergänzungen
Handbüchern/Ergänzungen für Ihr Fahrrad sein; besorgen Sie sich alle und lesen Sie sie. Bitte wenden Sie sich umgehend an Ihren Cannondale-Vertragshändler, wenn Sie ein Handbuch oder eine Ergänzung benötigen oder eine Frage zu Ihrem Fahrrad haben. Sie können uns auch über die entsprechenden Länder-/ Regions-/Standortinformationen kontaktieren. -
Seite 4: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Wichtige Nachricht zu Verbundwerkstoffen Topstone Carbon OMS SICHERHEITSINFORMATIONEN Wichtige Nachricht zu Inspektion und Crash- Verbundwerkstoffen Schäden an Carbon-Rahmen/ Gabeln WARNUNG WARNUNG Ihr Fahrrad (Rahmen und Komponenten) besteht aus Verbundwerkstoffen, die auch Nach einem Unfall oder Aufprall: als “Kohlefaser” bezeichnet werden. -
Seite 5: Verwendungszweck
WARNUNG und sind daher beständiger. Scheiben- bremsen können auch leistungsfähiger Bitte lesen Sie die Gebrauchsanweisung sein. Ihres Cannondale-Fahrrads, um weitere Informationen über die bestimmungs- Um das Risiko von Verletzungen oder Unfällen zu minimieren: gemäße Verwendung und die Bedingungen 1-5 zu erhalten. -
Seite 6: Wasserflaschen
Cannondale-Garantie abgedeckt Der Austausch erfordert die Verwendung eines Spezialwerkzeugs. Wenn Sie eine Siehe “2-in-1 Trainer Thru Axle Beschädigung des Gewindeeinsatzes Installationsanleitung 138252.pdf” feststellen, bitten Sie Ihren Cannondale- unter www.cannondale.com Händler um Hilfe. HINWEIS Ein Aufprall, ein Sturz oder ein loser Flaschenhalter kann zu Schäden an Ihrem... -
Seite 7: Aufbau Eines Rahmensets
Bevor Sie sich ein Rahmenset Befestigungselemente an Ihrem Fahrrad zusammenstellen, sollten Sie sich mit Ihrem (z. B. Bolzen, Schrauben und Muttern) sind Cannondale-Händler und den wichtig für Ihre Sicherheit und zur Erhaltung Komponentenherstellern beraten und Ihren der Haltbarkeit und Leistung Ihres Fahrrads. -
Seite 8: Spezifikationen
TECHNISCHE INFORMATIONEN Spezifikationen Topstone Carbon OMS TECHNISCHE INFORMATIONEN Spezifikationen Spezifikationen Artikel UPR: 1-1/2”, LWR: 1-1/2” Steuerrohr Top: S52/28.6 https://acros-components.com/ Vorbau en/headsets/is52-upper-part-for-integrated- cable-routing-icr?c=219 Bottom: https://acros-components.com/en/ headsets/is52-headset-lower-part?c=219 Rigid Fork/ Alloy Lefty Spec: 45° crown race Carbon Lefty Spec: 36° degree crown race... - Seite 9 TECHNISCHE INFORMATIONEN Geometrie Geometrie Abmessungen= Zentimeter = Gleiche Spezifikation. 75mm Größe Radgröße 700c 700c 700c 700c 700c 700c 41.0 44.6 48.2 51.8 55.4 59.0 Länge Sitzrohr 53.2 54.3 55.4 56.4 57.6 59.3 Oberrohr Horizontal 51.0 52.0 53.1 54.3 55.7 57.4 Oberrohr Aktuell 69.9°...
-
Seite 10: Umwerferbefestigung
TECHNISCHE INFORMATIONEN Umwerferbefestigung Topstone Carbon OMS Umwerferbefestigung 2 Nm 5 Nm 2 Nm 5 Nm Back of FD mount Identifizierung 1. FD AUfhänger 5. Obere Schraube a. Kabelanschluss 2. Doppelgewindebolzen 6. 3mm Abstandshalte r b. Drahtkanal 3. Untere FD- Befestigungs- 7. -
Seite 11: Hintere Kotflügelhalterung
TECHNISCHE INFORMATIONEN Hintere Kotflügelhalterung Hintere Kotflügelhalterung 2 Nm 45mm M5X8 2 Nm Die verwendeten Felgen- und Reifenmodelle sowie die Form M5X25 des Kotflügels wirken sich auf den Freiraum des Kotflügels aus. Identifizierung 1. Kotflügelhalterung 4. Schutzblech 2. Stützschrauben 3. Abstandhalter für das Wichtige Punkte: •... -
Seite 12: Senkkopf-Zubehörhalterungen
Die Befestigungsschrauben für das Zubehör sollten mit 2 Nm angezogen werden, wenn eine Wasserflaschenhalterung montiert wird. HINWEIS Verwenden Sie das angegebene . Schäden, die durch die Verwendung von falschen oder Nicht autorisierte Teile sind nicht durch die eingeschränkte Cannondale-Garantie abgedeckt. 195452 Rev 0 (02/25) - Seite 13 TECHNISCHE INFORMATIONEN Senkkopf-Zubehörhalterungen Stash Bags K16005, StashBag standard 42mm 18mm 250mm Ausgelegtes Fassungsvermögen: 1 Butylschlauch oder 2 TPU-Schläuche der Größe 700x45 oder kleiner + 16G CO2-Patrone+ 2 Reifenheber. Alternative Gegenstände gleicher Größe können bis zu einem Maximum von 450g/1lb verwendet werden. Packen Sie den Stash Bag so, dass er leicht nach oben in Stauraum gleiten kann.
-
Seite 14: Um Die Tür Des Verstecks Zu Öffnen
Durch Öffnen und Entfernen der StashPort-Tür (3) kann der Bereich im oberen Teil des Unterrohrs genutzt werden, um eine Cannondale StashBag (5) aufzunehmen, die mit dem Rahmen kompatibel ist. Der untere Innenbereich Unterrohrs enthält eine Bodenhalterung (2). Obwohl das Innere des Unterrohrs bis zum Tretlager reicht, ist dieser Bereich nicht für die Aufnahme von StashBags oder... - Seite 15 TECHNISCHE INFORMATIONEN StashPort UNLOCKED LOCKED LOCKED Identifizierung 1. Fallrohr 3. StashDoor 5. StashBag 2. Bodenhalterun g 4. Türverriegelu ng...
-
Seite 16: Sattelstütze
TECHNISCHE INFORMATIONEN Sattelstütze Topstone Carbon OMS Sattelstütze Entfernen Maximaler Einsatz Der maximale Einsatz (B) ist die Länge einer Lösen Sie die Sitzbefestigung. Sattelstütze, die in das Sitzrohr eingeführt werden kann.. 2. Wenn die Schraube gelöst ist, heben Sie die vorsichtig nach oben und aus dem Rahmen Größe... - Seite 17 TECHNISCHE INFORMATIONEN Sattelstütze binder slot 180° opposite HINWEIS Schmierfett Lesen Sie in der Anleitung für auftragen Lorem ipsum die Sattelstütze/Sitzbefestigung nach, welcher Drehmoment für die Sitzbefestigungsschraube erforderlich ist. seattube slot Carbonpaste auf der gesamte Länge des eingesetzte Sattelstütze auftragen Identifizierung 1.
-
Seite 18: Einrichtung
TECHNISCHE INFORMATIONEN Kingpin-Achse Topstone Carbon OMS Kingpin-Achse 8. Tragen Sie Loctite 243 360° auf min- destens die ersten 10 und maximal 20 Gewindegänge der Schraube (6) auf. Einrichtung Setzen Sie die Schraube in die Keilmutter ein und ziehen Sie sie mit 5,0 Nm an. - Seite 19 TECHNISCHE INFORMATIONEN Kingpin-Achse • Bauen Sie keine montierte Kingpin-Achse in den Rahmen ein. Bauen Sie die Teile einzeln ein.. • Kein Fett auf den Achsflächen, die mit I-Lagern in Berührung kommen. 1 N·m 5 N·m = Loctite 243 = white lithium grease Identifizierung 1.
- Seite 20 TECHNISCHE INFORMATIONEN Schutz des Gabelschafts Topstone Carbon OMS Schutz des Gabelschafts Montageanleitung: 5. Kleben Sie den Protektor auf die Vorderseite des Gabelschaftes 1. Prüfen Sie den Gabelschaft auf mit der Unterkante direkt über Grate, Unebenheiten und scharfe dem unteren Steuersatzlagersitz Kanten und feilen Sie diese bei 6.
-
Seite 21: Kabelführung
TECHNISCHE INFORMATIONEN Kabelführung Kabelführung Identifizierung Staub im Steuersatzlager Abdeckung 2. 2-teilige Abstandshalter Freiraum für Brems- schlauch und Elektrokabel HINWEIS Die Schlauchlänge muss sorgfältig ausgewählt werden. Vermeiden Sie sowohl zu lange als auch zu kurze Schläuche. Falsche Längen können den Lenkeinschlag einschränken und die Schläuche beschädigen. - Seite 22 TECHNISCHE INFORMATIONEN Universal-Schaltauge (UDH) Topstone Carbon OMS Universal-Schaltauge (UDH) 25 N·m Identifizierung Richtig, Aussteiger 3. Unterlegscheibe für a. Drehstopp 2. Aufhänger Aufhänger 4. Stockschraube Ersatz Reinigen Sie vor der Montage eines neuen/erneuerten Aufhängers das Ausfallende mit einer Nylonbürste (alte Zahnbürste) von Schmutz und Ablagerungen. Untersuchen Sie den Bereich auf Schäden, insbesondere nach einem Sturz oder Aufprall.
- Seite 23 ERSATZTEILE Universal-Schaltauge (UDH) ERSATZTEILE C1 Conceal Stem 4 N·m 5 N·m 2 N·m 10mm 15mm 2 N·m 2-3 N·m Size Length (l) 48 cm 60 mm 51 cm 70 mm 54 cm 90 mm 56 cm 110 mm 58 cm 130 mm 61 cm 160 mm...
- Seite 24 ERSATZTEILE Universal-Schaltauge (UDH) Topstone Carbon OMS Artikelnummer Beschreibung Univ. Der. Hgr. SRAM P/N: 00.7918.093.000 K33025 Derailleur Hanger TA DM UDH 093 K36095 LockR Pivot Hardware 65mm HardAno V2 K36162 Topstone Crb ST Plain Bearing Qty2 K34275 Countersunk Accessory Plugs Qty6...
-
Seite 25: Registrierung Von Fahrrädern
Cannondale Hilfe-Center Unser Online-Hilfe-Center enthält hilfreiche Ressourcen zu unseren Fahrrädern. https://cannondale.zendesk.com/hc/en-us Registrierung von Fahrrädern Um Ihr Fahrrad zu registrieren: Gehen Sie zum Abschnitt “Produktregistrierung” auf unserer Website unter www.cannondale.com... - Seite 26 © Cycling Sports Group, Inc. Topstone Carbon OMS 195452 (02/25) CANNONDALE USA CANNONDALE EUROPE Cycling Sports Group, Inc. Cycling Sports Group Europe B.V. 1 Cannondale Way, Geeresteinselaan 57 Wilton CT, 06897, USA 3931JB Woudenberg 1-800-726-BIKE (2453) The Netherlands www.cannondale.com...
