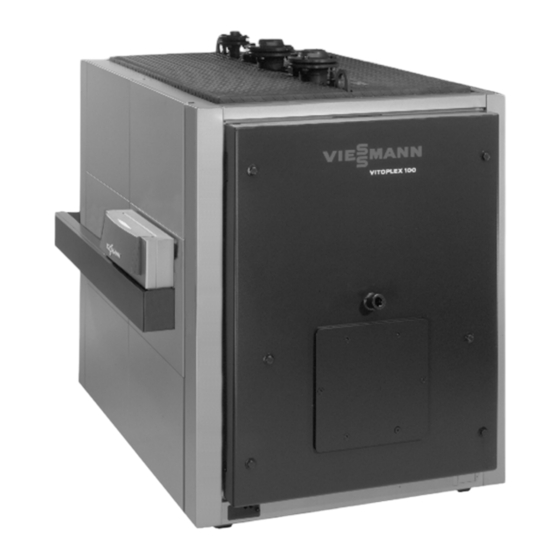

Viessmann Vitoplex 100 SX1 Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Vitoplex 100 SX1:
- Serviceanleitung (16 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitoplex 100 SX1
Inhaltszusammenfassung für Viessmann Vitoplex 100 SX1
- Seite 1 für die Fachkraft Vitoplex 100 Typ SX1, 575 bis 1750 kW Öl-/Gas-Heizkessel 5681 376 12/2000 Ablagehinweis: Servicemappe...
-
Seite 2: Allgemeine Informationen
Hauptschalter) und gegen Bei Austausch müssen die passenden Anleitungen. Wiedereinschalten zu sichern. Original-Einzelteile von Viessmann oder Diese Freischaltung muss mittels einer gleichwertige, von Viessmann freige Trennvorrichtung erfolgen, die gleich gebene Einzelteile verwendet werden. Zusätzliche oder abweichende Angaben zeitig alle nicht geerdeten Leiter mit für den Service in der Schweiz. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Bedienungs- und Serviceunterlagen . -
Seite 4: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung Regelung, Serviceanleitung Regelung und Unterlagen des Brennerherstellers 1. Prüfen, ob die Wirbulatoren C soweit in die Heizgaszüge B ein- geschoben sind, dass sie mit der Sicherungsfeder D hinter dem ersten Widerstand E einrasten; dazu die Kesseltür öffnen. 2. -
Seite 5: Wartung
Erstinbetriebnahme und Wartung Wartung Sicherheitshinweis! Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, wenn der Heizkessel drucklos ist. Eine Entleerung des Heizkessels mit Saugpumpe nur mit offener Entlüftung durch- führen. 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. - Seite 6 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 3. Wirbulatoren reinigen 1. Wirbulatorenzieher D in Wirbulato- ren C vorn einhaken und Wirbulato- ren mit einem Ruck nach vorn heraus- ziehen. 2. Wirbulatoren reinigen. 4. Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge E und Brennkammer F mit der Bürste reinigen und Verbrennungsrückstände mit einem Staubsauger aussaugen.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 6. Wärmedämmteile der Kesseltür prüfen Beschädigte Teile austauschen. 7. Wirbulatoren einschieben, Kesseltür und Reinigungsdeckel anschrauben 1. Wirbulatoren C über den ersten Widerstand H hinaus in die Abgas- züge E einschieben, so dass sie hinten einrasten. Hinweis! Hierbei handelt es sich um eine Maßnahme, die sicherstellt, dass die...
- Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 9. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile, Wasserstand- und Druckbegrenzer nach Angaben des Herstellers prüfen. 10. Membran-Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran- Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Die Anlage so weit entleeren bzw. das Kappenventil am Membran- Ausdehnungsgefäß...
- Seite 9 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 11. Schauglas an der Kesseltür reinigen Dichtungen M und Schlauchverbin- dung N auf Dichtheit prüfen. 12. Wasserbeschaffenheit prüfen Richtwerte siehe Seite 11. Die Menge des Ergänzungswassers und die jeweilige Konzentration an Calciumhydrogenkarbonat in Tabelle eintragen. Füllwasser Ergänzungs Zählerstand Gesamt...
- Seite 10 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 15. Rücklauftemperaturanhebung (falls vorhanden) auf Funktion prüfen Nach Angaben des Herstellers prüfen. 16. Belüftung des Aufstellraumes prüfen Funktion der Belüftung prüfen. 17. Abgasrohr auf Dichtheit prüfen 18. Nebenluftvorrichtung (falls vorhanden) prüfen 19. Brenner einregulieren Angaben des Brennerherstellers beachten.
-
Seite 11: Richtwerte Für Die Wasserbeschaffenheit
Zusatzinformationen Richtwerte für die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstemperaturen bis 100 ºC (VDI 2035) Heizkesselgesamtleistung Calciumhydrogenkarbonat-Konzentration Maximal zulässige Füll- und der Anlage [Q] [Ca(HCO ] des Füll- und Ergänzungs- Ergänzungswassermenge [V wassers 350 kW < Q % 1000 kW % 1,5 mol/m Ca (HCO ] = dreifaches Anlagenvolumen (oder Berechnung V... - Seite 12 Zusatzinformationen...
-
Seite 13: Einzelteilliste
Einzelteilliste Hinweise für Ersatzbestellungen! Einzelteile Nur bei 1 400 bis 1 750 kW. 13/14... - Seite 14 Einzelteilliste (Fortsetzung) Einzelteile 15/16...
-
Seite 15: Protokoll
Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch:... - Seite 16 Zusatzinformationen Konformitätserklärung für Heizkessel mit Öl- bzw. Gas-Gebläsebrenner Wir, die Viessmann Werke GmbH&Co D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitoplex 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN EN 267 73/ 23/EWG DIN EN 303...
