29.8.2020
Publications
CVO

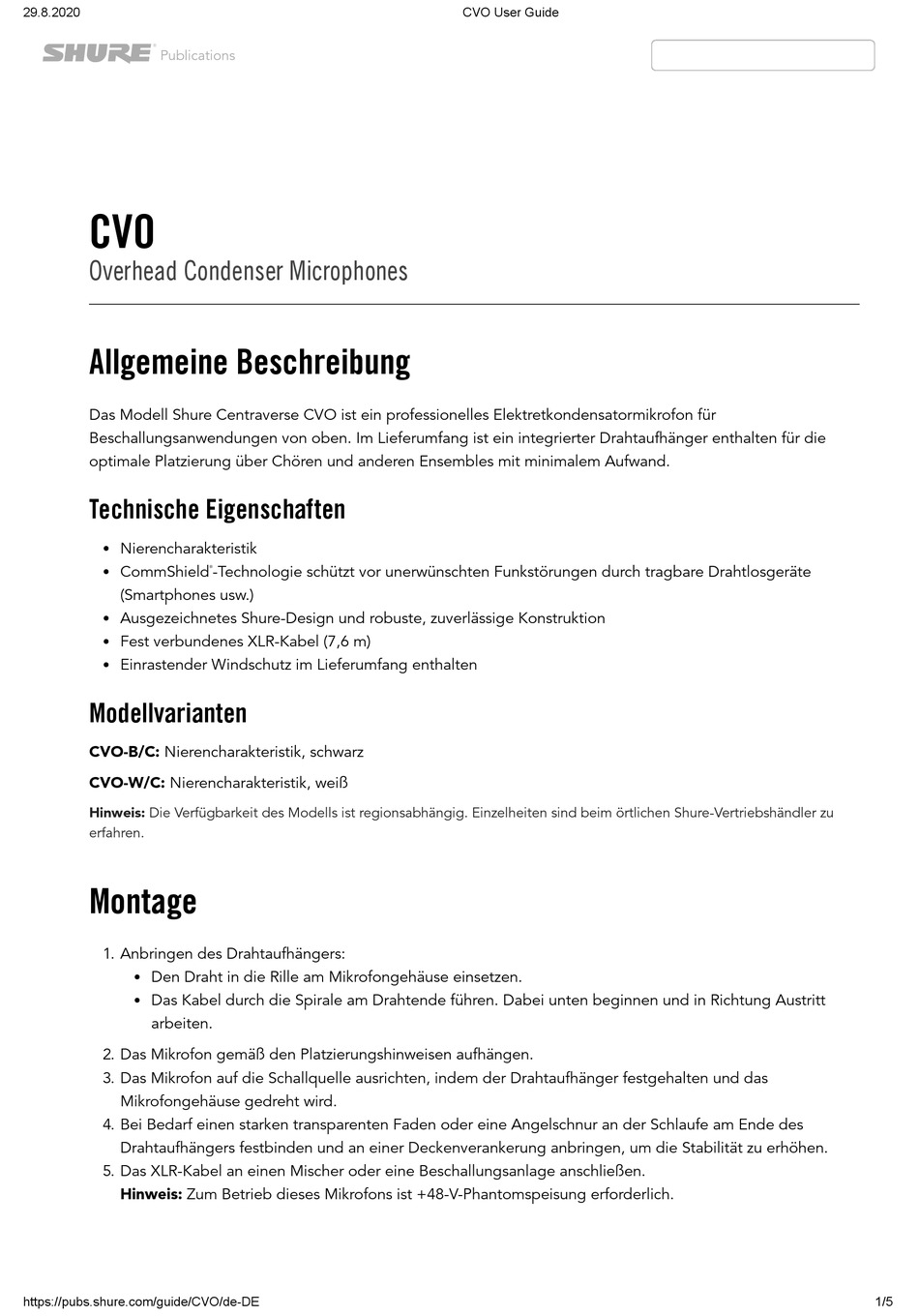

Overhead Condenser Microphones
Allgemeine Beschreibung

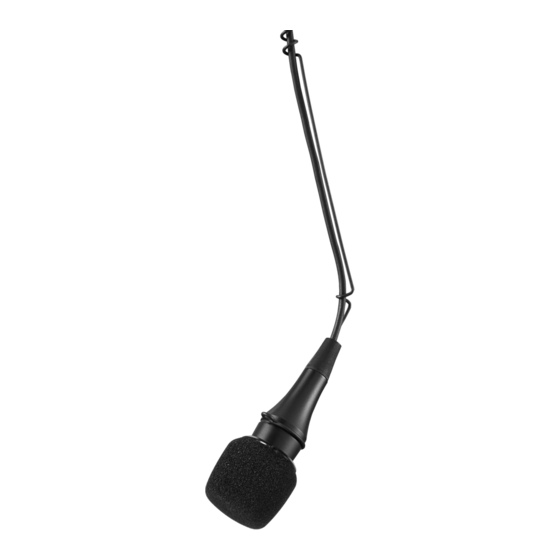

Das Modell Shure Centraverse CVO ist ein professionelles Elektretkondensatormikrofon für
Beschallungsanwendungen von oben. Im Lieferumfang ist ein integrierter Drahtaufhänger enthalten für die
optimale Platzierung über Chören und anderen Ensembles mit minimalem Aufwand.
Technische Eigenschaften
Nierencharakteristik
CommShield
(Smartphones usw.)
Ausgezeichnetes Shure-Design und robuste, zuverlässige Konstruktion
Fest verbundenes XLR-Kabel (7,6 m)
Einrastender Windschutz im Lieferumfang enthalten
Modellvarianten
CVO-B/C: Nierencharakteristik, schwarz
CVO-W/C: Nierencharakteristik, weiß
Hinweis: Die Verfügbarkeit des Modells ist regionsabhängig. Einzelheiten sind beim örtlichen Shure-Vertriebshändler zu
erfahren.
Montage
1. Anbringen des Drahtaufhängers:
Den Draht in die Rille am Mikrofongehäuse einsetzen.
Das Kabel durch die Spirale am Drahtende führen. Dabei unten beginnen und in Richtung Austritt
arbeiten.
2. Das Mikrofon gemäß den Platzierungshinweisen aufhängen.
3. Das Mikrofon auf die Schallquelle ausrichten, indem der Drahtaufhänger festgehalten und das
Mikrofongehäuse gedreht wird.
4. Bei Bedarf einen starken transparenten Faden oder eine Angelschnur an der Schlaufe am Ende des
Drahtaufhängers festbinden und an einer Deckenverankerung anbringen, um die Stabilität zu erhöhen.
5. Das XLR-Kabel an einen Mischer oder eine Beschallungsanlage anschließen.
Hinweis: Zum Betrieb dieses Mikrofons ist +48-V-Phantomspeisung erforderlich.
https://pubs.shure.com/guide/CVO/de-DE
-Technologie schützt vor unerwünschten Funkstörungen durch tragbare Drahtlosgeräte
®
CVO User Guide
1/5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Shure Centraverse CVO
Inhaltszusammenfassung für Shure Centraverse CVO
- Seite 1 Fest verbundenes XLR-Kabel (7,6 m) Einrastender Windschutz im Lieferumfang enthalten Modellvarianten CVO-B/C: Nierencharakteristik, schwarz CVO-W/C: Nierencharakteristik, weiß Hinweis: Die Verfügbarkeit des Modells ist regionsabhängig. Einzelheiten sind beim örtlichen Shure-Vertriebshändler zu erfahren. Montage 1. Anbringen des Drahtaufhängers: Den Draht in die Rille am Mikrofongehäuse einsetzen.
-
Seite 2: Mikrofonplatzierung Und -Verwendung
Publications Mikrofonplatzierung und -verwendung 1. 3:1 Regel: Bei Verwendung von mehreren Centraverse Shure-Overhead-Mikrofonen muss der Abstand zwischen den Mikrofonen dreimal so groß sein wie der Abstand zwischen Mikrofon und Schallquelle. 2. Choraufnahmen: Das Mikrofon vor dem Chor, über den Köpfen der Sänger und auf die hintere Reihe gerichtet platzieren. - Seite 3 Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3. Temperaturbereich Betriebstemperatur -18° bis 57° C (0° bis 135° F) Lagerungstemperatur -29° bis 74° C (-20° bis 165° F) Relative Feuchtigkeit 0 bis 95% Versorgungsspannungen https://pubs.shure.com/guide/CVO/de-DE...
-
Seite 4: Mitgeliefertes Zubehör
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted [4]All specifications measured with a 48 Vdc phantom power supply. The microphone operates at lower voltages, but with slightly decreased headroom and sensitivity. Zubehör Mitgeliefertes Zubehör Drahtaufhänger (schwarz) 44A16928 Drahtaufhänger (White) 44B16928 Windschutz (schwarz) https://pubs.shure.com/guide/CVO/de-DE... -
Seite 5: Optionales Zubehör
Zulassungen Entspricht den Grundanforderungen aller anwendbaren Richtlinien der Europäischen Union. Zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.shure.com zu finden. Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa:...
