- Seite 1 SM35 Professionelles Headset-Kondensatormikro- The Shure headworn electret condenser microphone, SM35, user guide. Version: 3.0 (2022-F)
- Seite 2 Shure Incorporated Table of Contents Zulassungen SM35 Professionelles Headset-Kondensatormikrofon 3 Technische Daten SM35-Kopfbügelmikrofon Zubehör Tragen des Mikrofons Im Lieferumfang enthalten Ersatzteile RPM400-Vorverstärker Technische Eigenschaften...

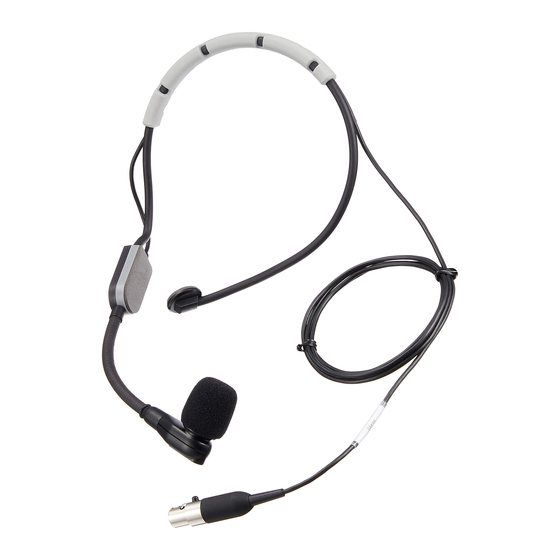

- Seite 3 Shure Incorporated SM35 Professionelles Headset-Kondensatormikrofon SM35-Kopfbügelmikrofon Das Shure SM35 ist ein Kopfbügel-Elektretkondensatormikrofon zur Verwendung mit einem drahtlosen Taschensender bei Live-Auftritten. Tragen des Mikrofons Den Windschutz am Mikrofongalgen anbringen. Das Kopfband um den Hinterkopf anlegen. Der Mikrofongalgen befindet sich dabei der auf der linken Seite.
-
Seite 4: Rpm400-Vorverstärker
Zulassungen Hinweis: Die Prüfung beruht auf der Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Global Compliance Jakob-Dieffenbacher-Str. -
Seite 5: Anschluss
Shure Incorporated Übertragungsbereich 40 Hz bis 20 000 Hz Richtcharakteristik Richtmikrofon (mit Nierencharakteristik) Ausgangsimpedanz 100 Ω bei 1 kHz Empfindlichkeit –57,8 dBV/Pa bei 1 kHz, 1000 Ω Last Signalrauschabstand [1] 59,2 dB bei 1 kHz, 1000 Ω Last Maximaler Schalldruckpegel [1] 151,3 dB, 1000 Ω Last, bei 1 kHz, 1 % Gesamtklirrfaktor Dynamikbereich [1] 116,5 dB bei 1 kHz, 1000 Ω Last Eigenrauschen [1] 34,8 dB Schalldruckpegel, 1000 Ω Last Spannungsversorgung 4-Pin-Minibuchse (TA4F) +5 V DC (Nennwert), 10 V maximal (DC bias) XLR-Stecker 12 bis 52 V DC, Phantomspeisung Pinbelegung Positiver Schalldruck an der Membran erzeugt 4-Pin-Minibuchse (TA4F) positive Spannung an Pin 3 gegenüber Pin 1... -
Seite 6: Im Lieferumfang Enthalten
Shure Incorporated Zubehör Im Lieferumfang enthalten Ersatzsatz mit Clip und einrastendem Windschutz (2) für SM35 RK378 TA4F/TQG-XLR-Vorverstärker RPM400TQG Ersatzteile Schwarze, einrastende Windschutzvorrichtungen aus Schaumstoff für SM35, BE- TA98, BETA98A, BETA98/S, BETA98D/S, BETA98H/C, MX183, MX184, MX185, RK183WS MX202, WH30, WL183, WL184 und WL185 (enthält vier)
