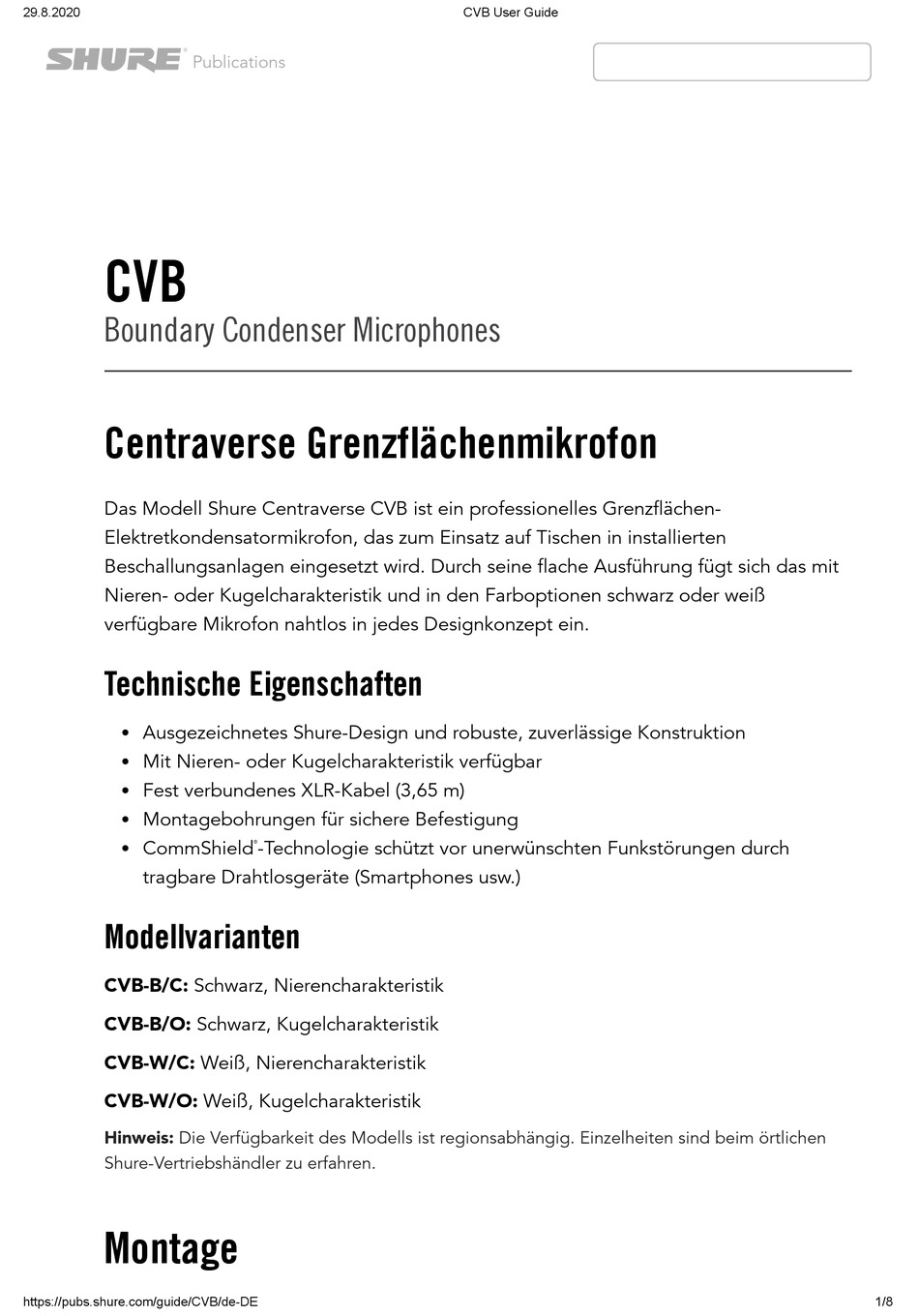

Shure CVB Bedienungsanleitung
Centraverse grenzflächenmikrofon
29.8.2020
Publications
CVB
Boundary Condenser Microphones
Centraverse Grenzflächenmikrofon
Das Modell Shure Centraverse CVB ist ein professionelles Grenzflächen-
Elektretkondensatormikrofon, das zum Einsatz auf Tischen in installierten
Beschallungsanlagen eingesetzt wird. Durch seine flache Ausführung fügt sich das mit
Nieren- oder Kugelcharakteristik und in den Farboptionen schwarz oder weiß
verfügbare Mikrofon nahtlos in jedes Designkonzept ein.
Technische Eigenschaften
Ausgezeichnetes Shure-Design und robuste, zuverlässige Konstruktion
Mit Nieren- oder Kugelcharakteristik verfügbar
Fest verbundenes XLR-Kabel (3,65 m)
Montagebohrungen für sichere Befestigung
CommShield
tragbare Drahtlosgeräte (Smartphones usw.)
Modellvarianten
CVB-B/C: Schwarz, Nierencharakteristik
CVB-B/O: Schwarz, Kugelcharakteristik
CVB-W/C: Weiß, Nierencharakteristik
CVB-W/O: Weiß, Kugelcharakteristik
Hinweis: Die Verfügbarkeit des Modells ist regionsabhängig. Einzelheiten sind beim örtlichen
Shure-Vertriebshändler zu erfahren.
Montage
https://pubs.shure.com/guide/CVB/de-DE
-Technologie schützt vor unerwünschten Funkstörungen durch
®
CVB User Guide
1/8
Verwandte Anleitungen für Shure CVB
Inhaltszusammenfassung für Shure CVB
- Seite 1 Publications Boundary Condenser Microphones Centraverse Grenzflächenmikrofon Das Modell Shure Centraverse CVB ist ein professionelles Grenzflächen- Elektretkondensatormikrofon, das zum Einsatz auf Tischen in installierten Beschallungsanlagen eingesetzt wird. Durch seine flache Ausführung fügt sich das mit Nieren- oder Kugelcharakteristik und in den Farboptionen schwarz oder weiß...
- Seite 2 29.8.2020 CVB User Guide 1. Zwei Schrauben im Abstand von genau 24 mm in die Montagefläche Publications einschrauben. Zwischen Schraubenkopf und Montagefläche einen Abstand von 5 mm lassen. Nur Schrauben verwenden, deren Köpfe eine flache Unterseite aufweisen. 2. Das Mikrofon auf die Schrauben setzen und nach hinten schieben, um es einzurasten.
-
Seite 3: Technische Daten
29.8.2020 CVB User Guide Publications Technische Daten Kapseltyp Elektret-Kondensator Richtcharakteristik CVB/O Omnidirectional CVB/C Cardioid Frequenzgang 70 Hz bis 16,000 Hz Ausgangsimpedanz 180 Ω Empfindlichkeit Leerlaufspannung,auf 1 kHz,typisch CVB/O -28 dBV/Pa(40 mV)[1] CVB/C -32,5 dBV/Pa(23 mV)[1] https://pubs.shure.com/guide/CVB/de-DE... - Seite 4 29.8.2020 CVB User Guide Publications Maximaler Schalldruckpegel[2] 1 kHz bei 1 % Gesamtklirrfaktor CVB/O 117 dBSPL CVB/C 120 dBSPL Signalrauschabstand[3] Ref. 94 dB SPLauf 1 kHz CVB/O 74 dB CVB/C 67 dB Dynamikbereich CVB/O 97 dB CVB/C 93 dB Eigenrauschen äquivalenter Schalldruckpegel, A-bewertet, typisch CVB/O 20 dBSPL...
- Seite 5 29.8.2020 CVB User Guide CVB/C Publications 27 dBSPL Vorverstärker-Übersteuerungspegel bei 1 kHz,bei 1 % Gesamtklirrfaktor CVB/O –6 dBV CVB/C –7 dBV Gleichtaktunterdrückung 10 Hz bis 100 kHz >45 dB Polarität Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin...
- Seite 6 29.8.2020 CVB User Guide 227 g (8 oz.) Publications [1] 1 Pa=94 dB SPL [2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output at specified SPL [3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted [4]All specifications measured with a 48 Vdc phantom power supply.
- Seite 7 Zulassungen Entspricht den Grundanforderungen aller anwendbaren Richtlinien der Europäischen Union. Zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.shure.com zu finden. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance ll ä...
- Seite 8 29.8.2020 CVB User Guide Bevollmächtigter Vertreter in Europa: Publications Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Deutschland Telefon: +49 7262 9249-0 Telefax: +49 7262 9249-114 E-Mail: info@shure.de https://pubs.shure.com/guide/CVB/de-DE...
