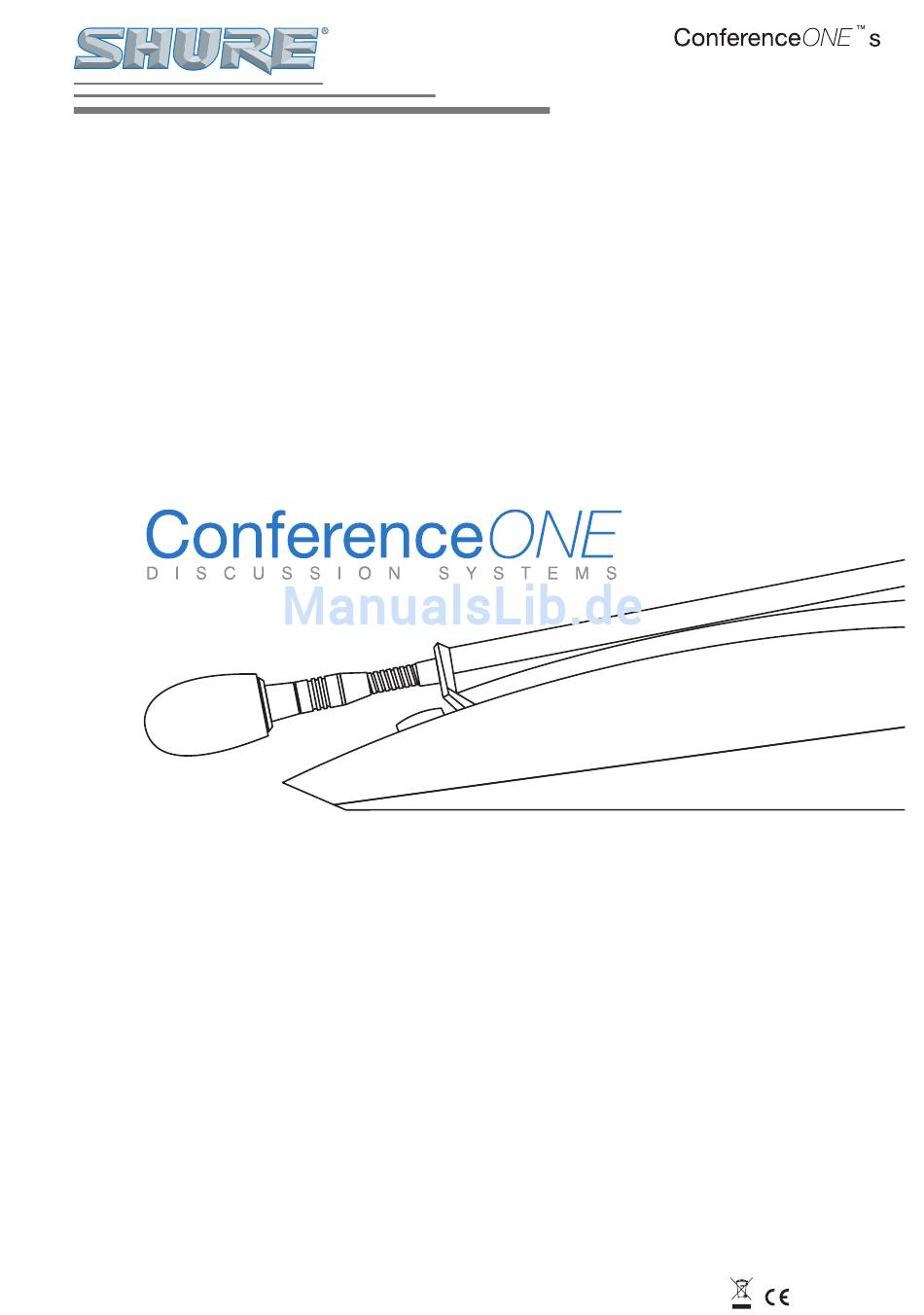

- Seite 1 Model User Guide User Guide Guide de l’utilisateur Bedienungsanleitung Guía del usuario Guida all’uso ©2006, Shure Incorporated 27A8779 (Rev. 1)
- Seite 39 INHALT Bedienungsanleitung ConferenceONE™s standard Diskussions-Systeme 1 Einführung Eigenschaften Komponenten 2 Beschreibung Netzteil C1-PS 30s Delegiertensprechstelle C1-Ds Vorsitzendensprechstelle C1-Cs 3 Aufbau Allgemein Aufbau-Varianten 4 Einstellungen Netzteil Vorsitzendensprechstelle 4.2.1 Statusseite 4.2.2 Menübedienung 10/11 Testmodus Spracheinstellung 5 AEC / Telco Audio Schnittstelle (Option) Schnittstellenpegel Symmetrische / Unsymmetrische Verbindungen Einstellungen des externen Gerätes...
-
Seite 40: Einführung
1 Einführung Das Shure ConferenceONE™ Diskussions-System ist ein äußerst einfach aufzubauendes und leicht zu bedienendes Konferenzsystem, das für die Anwendung bei Konferenzen, großen Besprechungen, Podiumsdiskussionen usw. entwickelt wurde. Das ConferenceONE™ Diskussions-System ist durch integrierte Lautsprecher in den Sprechstellen eine komplette Beschallungslösung, an die problemlos weitere Geräte wie externe Mischer, drahtlose Mikrofone, Zuspieler, Aufnahmegeräte oder bei Bedarf auch eine externe Beschallungsanlage angeschlossen werden... -
Seite 41: Beschreibung
2 Beschreibung 2.1 Netzteil C1-PS 30s Das Netzteil C1-PS 30s dient der Spannungsversorgung des Konferenzsystems und stellt darüber hinaus die Schnittstellen zu externen Geräten zur Verfügung. Frontansicht Daisy-Chain Anschluss Netz LED Minicon-Buchse für den direkten Anschluss Leuchtet, wenn das Gerät mit dem Netzschalter auf der Rückseite ein- der Sprechstellen mit Bus-Kabel. - Seite 42 Rückansicht Netzanschlussbuchse Audio-Ausgang (*) Elektronisch symmetrierter Ausgang Buchse mit integrierter Sicherung. mit XLR-Buchse bzw. unsymmetrisch über Cinch-Buchsen. Der Ausgang stellt ein kombiniertes Signal der Mikrofone des Diskussions-Systems, des Audio Eingangs am Netzteil und des Signals der optionalen AEC / Telco Audio Schnittstelle zur Verfügung.
-
Seite 43: Delegiertensprechstelle C1-Ds
2.2 Delegiertensprechstelle C1-Ds Mikrofonarm Lautstärkeregler Kopfhörer Aufklappbar mit ausziehbarem Mikrofon. Mit diesem Regler kann die Lautstärke des Kopfhörers angepasst werden. Leuchtring Daisy-Chain Anschluss Leuchtet auf, wenn das Mikrofon der Minicon-Buchsen zum Anschluss bzw. Sprechstelle eingeschaltet ist. Durchschleifen des Sprechstellen-Busses. Blinkt bei Tastendruck, wenn die maximal Die Buchsen sind gleichwertig und können erlaubte Mikrofonanzahl erreicht ist. -
Seite 44: Vorsitzendensprechstelle C1-Cs
2.3 Vorsitzendensprechstelle C1-Cs Mikrofonarm CANCEL-Taste Aufklappbar mit ausziehbarem Mikrofon. Bei Betätigung werden alle offenen Mikrofone der Anlage außer dem Mikrofon der Vorsitzendensprechstelle abgeschaltet. Leuchtring MENÜ-Taste Leuchtet auf, wenn das Mikrofon der Dient der Auswahl von Funktionen im Sprechstelle eingeschaltet ist. Menü. -
Seite 45: Aufbau
Lautstärkeregler Kopfhörer Kopfhörerbuchse Mit diesem Regler kann die Lautstärke des 3,5 mm Klinkenbuchse zum Anschluss Kopfhörers angepasst werden. eines Kopfhörers. Der Lautsprecher in der Sprechstelle wird bei Benutzung des Kopfhörers abgeschaltet. ACHTUNG: Nur Stereo-Klinkenstecker verwenden! Daisy-Chain Anschluss Minicon-Buchsen zum Anschluss bzw. Durchschleifen des Sprechstellen-Busses. -
Seite 46: Aufbau-Varianten
3.2 Aufbau-Varianten Bei kleineren Anlagen können bis zu 15 Sprechstellen direkt an der Minicon-Buchse auf der Vorderseite des Netzteils angeschlossen werden. Das Bus-Kabel wird dabei einfach von Sprechstelle zu Sprechstelle durchgeschleift. C1-PS 30s Netzteil C1-B 2/5/10 Konferenz Bus-Kabel C1-Cs Vorsitzenden- sprechstelle C1-Ds Delegiertensprechstelle... -
Seite 47: Einstellungen
4 Einstellungen Grundsätzlich werden alle Einstellungen, welche die Funktion der Konferenzanlage selbst betreffen, an der Vorsitzendensprechstelle vorgenommen. Am Netzteil werden lediglich die Schnittstellen zu externen Geräten eingestellt. 4.1 Netzteil Auf der Rückseite des Netzteils wird mit dem Schiebeschalter neben der Eingangsbuchse die Empfindlichkeit des Audio-Eingangs zwischen Mikrofonpegel und Linepegel umgeschaltet. -
Seite 48: Vorsitzendensprechstelle
4.2 Vorsitzendensprechstelle Die Konfiguration der Anlage erfolgt an der Vorsitzendensprechstelle mittels des LC-Displays und den drei darunterliegenden Tasten SELECT, 4.2.1 Statusseite Im Grundzustand zeigt das Display die Statusseite mit den aktuellen Einstellungen an. Die Anzeige wechselt automatisch nach ca. 8 Sekunden zu dieser Statusseite zurück. Lautstärke Gong An/Aus L a u t s t ä... -
Seite 49: Testmodus
Im Menüpunkt Limit kann die Anzahl der maximal S e t u p aktivierbaren Mikrofone eingestellt werden. Dabei wird die Vorsitzendensprechstelle grundsätzlich L i m i t 4 nicht mitgezählt. Wenn Limit = 1 gewählt wird, erscheint auf der Statusseite der Sprechzeit-Timer. Im Menüpunkt Gong wird eingestellt, ob bei G o n g Betätigung der PRIORITÄTS-Taste (PRIORITY) auf... -
Seite 50: Spracheinstellung
4.4 Spracheinstellung Durch gleichzeitiges Drücken der Tasten für ca. S p r a c h a u s w a h l 5 Sekunden gelangt man in das Menü zur Sprachauswahl. D e u t s c h Es wird im Display die aktuelle Einstellung angezeigt. Mit den Tasten kann die gewünschte Sprache aus- gewählt und durch Drücken der Taste SELECT aktiviert... -
Seite 51: Bedienung
6 Bedienung 6.1 Allgemein Das Mikrofon der Sprechstelle wird einfach durch Drücken der Sprechtaste aktiviert und durch nochmaliges Drücken wieder deaktiviert. Dabei ist allerdings die Anzahl der gleichzeitig aktivierbaren Mikrofone begrenzt (Limit), das Limit liegt zwischen einem und maximal acht Mikrofonen. Wenn das Limit auf eins eingestellt ist, wird im Display der Vorsitzendensprechstelle die Redezeit des aktivierten Mikrofons angezeigt. -
Seite 52: Problembehebung
7 Problembehebung Problem Abhilfe Grüne Netz LED leuchtet nicht • Netzkabel eingesteckt? • Netzschalter auf der Rückseite eingeschaltet? • Netz-Sicherung in der Netzanschlussbuchse prüfen. Rote Protect LED leuchtet • Maximal zugelassene Anzahl von Sprechstellen beachten. • Alle Sprechstellen und Kabel ausstecken. Wenn die LED weiter leuchtet, Netzteil an autorisierte Service-Werkstatt schicken. -
Seite 53: Technische Daten
7 Technische Daten Netzteil C1-PS 30s Netzspannung C1-PS 30s A: 120 V AC, 50/60 Hz C1-PS 30s J: 100 V AC, 50/60 Hz C1-PS 30s E, C1-PS 30s UK : 220 - 240 V AC, 50/60 Hz Leistungsaufnahme: 160 VA Sicherungen Primär C1-PS 30s A: T2.5A... -
Seite 54: Mechanische Daten
Sprechstellen Leistungsaufnahme Delegiertensprechstelle C1-Ds: ca. 1,2 W Vorsitzendensprechstelle C1-Cs: ca. 4,8 W Mikrofon Mikrofontyp: Elektret-Kondensator ® (Microflex Richtcharakteristik: Superniere Kopfhörerausgang Ausgangsimpedanz: 4 Ohm Ausgangsbuchse: 3,5 mm Klinkenbuchse Stereo Performance Mikrofon zu Audio-Ausgang Übertragungsbereich: 100 Hz – 15 kHz ≤ 0,3 % Klirrfaktor: Audio-Eingang zu Audio-Ausgang Übertragungsbereich:... - Seite 55 Zertifizierung – L REGISTRIERUNG cUL–REGISTRIERUNG unter CAN/CSA E60065–00. Eingestuft nach der Prüfbestimmung der FCC Teil 15 als Cass B Digital Gerät. Dieses Class B Gerät entspricht der Kanadischen ICES-003 Model C1- PS 30s E, C1-PS 30s UK Entspricht den Richtlinien der Europäischen Union, zum Tragen des CE–Zeichens berechtigt;...
-
Seite 56: Anhang A - Pinbelegung Steckverbinder
8 Anhang A - Pinbelegung Steckverbinder Minicon Bus Kabel Signal Adernfarbe Audio 1 schwarz Control 2 blau -24 V grau braun violett rosa/grau +24 V rosa Control 3 gelb Control 1 grün Mic Bus weiss Mode rot/blau Steckergehäuse mit Schirm verbunden Deutsch... - Seite 96 Shure Europe GmbH Shure Incorporated Shure Asia Limited Wannenäcker Str. 28 5800 W. Touhy Avenue Unit 301, 3 Floor, D-74078 Heilbronn Niles, IL 60714-4608, U.S.A. Citicorp Centre, 18, Whitfield Road, Phone: 49-7131-72140 Phone: 847-600-2000 Causeway Bay, Hong Kong Fax: 49-7131-721414 Fax: 847-600-1212 E-mail: sales@shure.de...
