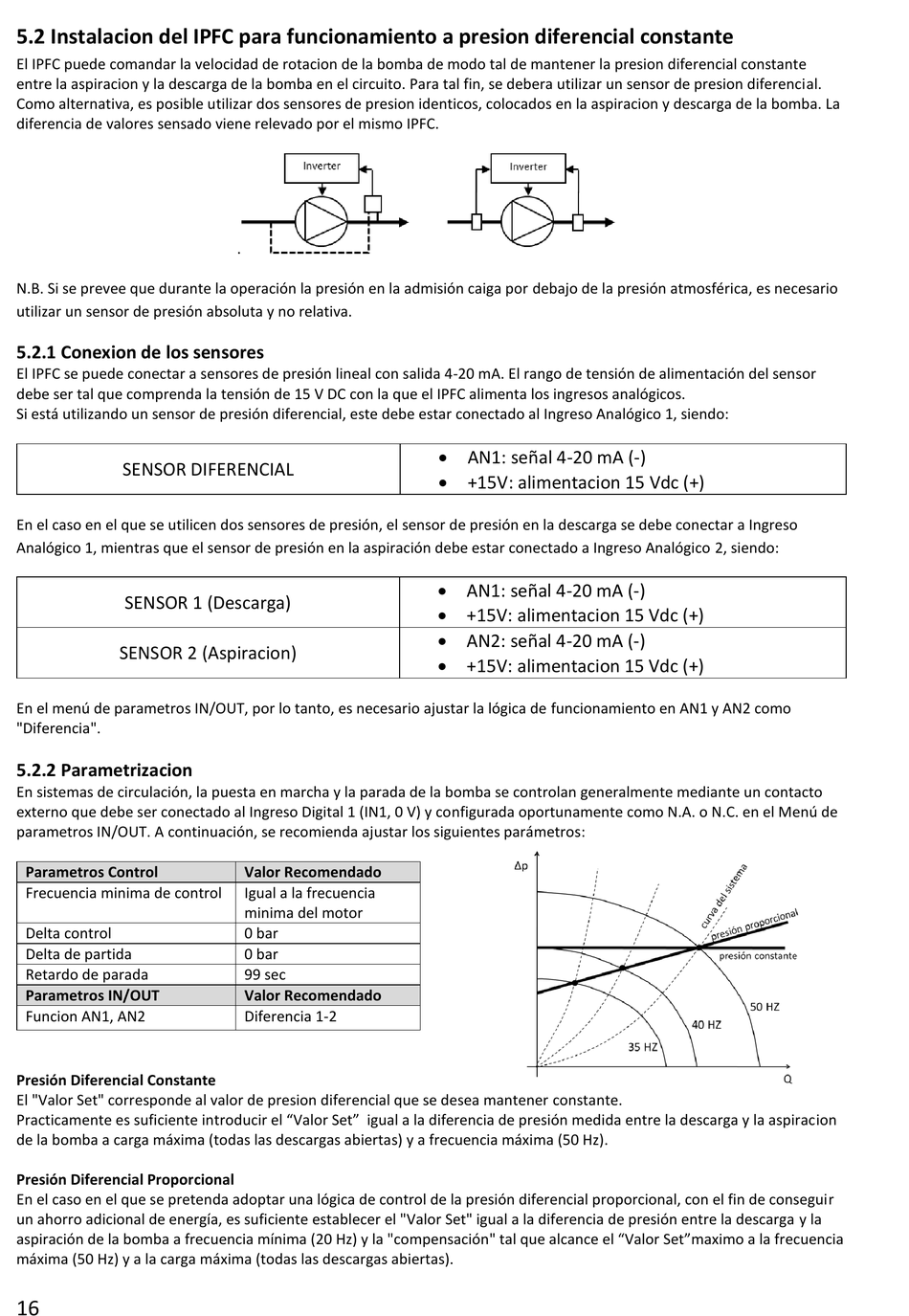

5.2 Instalacion del IPFC para funcionamiento a presion diferencial constante

El IPFC puede comandar la velocidad de rotacion de la bomba de modo tal de mantener la presion diferencial constante
entre la aspiracion y la descarga de la bomba en el circuito. Para tal fin, se debera utilizar un sensor de presion diferencial.
Como alternativa, es posible utilizar dos sensores de presion identicos, colocados en la aspiracion y descarga de la bomba. La
diferencia de valores sensado viene relevado por el mismo IPFC.
N.B. Si se prevee que durante la operación la presión en la admisión caiga por debajo de la presión atmosférica, es necesario
utilizar un sensor de presión absoluta y no relativa.

5.2.1 Conexion de los sensores

El IPFC se puede conectar a sensores de presión lineal con salida 4-20 mA. El rango de tensión de alimentación del sensor
debe ser tal que comprenda la tensión de 15 V DC con la que el IPFC alimenta los ingresos analógicos.
Si está utilizando un sensor de presión diferencial, este debe estar conectado al Ingreso Analógico 1, siendo:
SENSOR DIFERENCIAL
En el caso en el que se utilicen dos sensores de presión, el sensor de presión en la descarga se debe conectar a Ingreso
Analógico 1, mientras que el sensor de presión en la aspiración debe estar conectado a Ingreso Analógico 2, siendo:
SENSOR 1 (Descarga)
SENSOR 2 (Aspiracion)
En el menú de parametros IN/OUT, por lo tanto, es necesario ajustar la lógica de funcionamiento en AN1 y AN2 como
"Diferencia".

5.2.2 Parametrizacion

En sistemas de circulación, la puesta en marcha y la parada de la bomba se controlan generalmente mediante un contacto
externo que debe ser conectado al Ingreso Digital 1 (IN1, 0 V) y configurada oportunamente como N.A. o N.C. en el Menú de
parametros IN/OUT. A continuación, se recomienda ajustar los siguientes parámetros:
Parametros Control
Frecuencia minima de control
Delta control
Delta de partida
Retardo de parada
Parametros IN/OUT
Funcion AN1, AN2
Presión Diferencial Constante
El "Valor Set" corresponde al valor de presion diferencial que se desea mantener constante.
Practicamente es suficiente introducir el "Valor Set" igual a la diferencia de presión medida entre la descarga y la aspiracion
de la bomba a carga máxima (todas las descargas abiertas) y a frecuencia máxima (50 Hz).
Presión Diferencial Proporcional
En el caso en el que se pretenda adoptar una lógica de control de la presión diferencial proporcional, con el fin de conseguir
un ahorro adicional de energía, es suficiente establecer el "Valor Set" igual a la diferencia de presión entre la descarga y la
aspiración de la bomba a frecuencia mínima (20 Hz) y la "compensación" tal que alcance el "Valor Set"maximo a la frecuencia
máxima (50 Hz) y a la carga máxima (todas las descargas abiertas).
16
.
Valor Recomendado
Igual a la frecuencia
minima del motor
0 bar
0 bar
99 sec
Valor Recomendado
Diferencia 1-2
 AN1: señal 4-20 mA (-)
 +15V: alimentacion 15 Vdc (+)
 AN1: señal 4-20 mA (-)
 +15V: alimentacion 15 Vdc (+)
 AN2: señal 4-20 mA (-)
 +15V: alimentacion 15 Vdc (+)
