CentronicPLUS
SC911 PLUS
Montage- und Betriebsanleitung
de

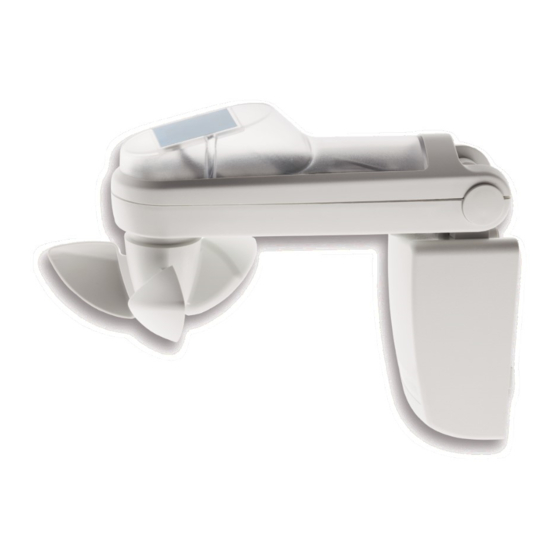

Sonnen-Wind-Regen-Sensor Funk bidirektional
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Radio sun/wind/rain sensor, bidirectional
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Notice de montage et d'utilisation
fr
Capteur radio soleil/vent/pluie bidirectionnel
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Zon-wind-regen-sensor draadloos bidirectio-
neel
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
4036 630 001 0 07.10.2021
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker CentronicPLUS SC911 PLUS
Inhaltszusammenfassung für Becker CentronicPLUS SC911 PLUS
- Seite 1 Zon-wind-regen-sensor draadloos bidirectio- neel Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze originele gebruiksaanwijzing te bewaren. 4036 630 001 0 07.10.2021 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines...................... 3 Lizenzinformationen zu OpenSource Software............ 3 Gewährleistung..................... 4 Sicherheitshinweise .................... 4 Bestimmungsgemäße Verwendung ................ 5 Anzeigen- und Tastenerklärung................ 6 Funktionserklärung .................... 7 Sensor einlernen.................... 7 Lernbereitschaft herstellen ................ 7 CentronicPLUS Sensor einlernen .............. 7 Sensorzuordnung mit dem Handsender.............. 10 Sensor auf Werkseinstellung zurücksetzen............. 12 Montage ...................... 12 Anschluss...................... 13... -
Seite 3: Allgemeines
Die Lizenztexte der jeweils eingesetzten lizensierten Software können unter www.becker-antriebe.com/licenses heruntergeladen werden. Schriftliches Angebot zum Erhalt der Lizenztexte: Auf Wunsch wird Becker-Antriebe die Lizenztexte der jeweils eingesetzten lizensierten Software zum Selbstkostenpreis, auf einem USB-Stick oder ähnlichen Datenträger, zur Verfügung stellen. Hierfür kontaktieren Sie bitte: licenses@becker‑antriebe.com... -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hin- weise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. -
Seite 5: Bestimmungsgemäße Verwendung
• Wird die Anlage durch einen oder mehrere Sender ge- steuert, muss der Fahrbereich der Anlage während des Betriebes einsehbar sein. • Für den Anschluss von Steuerleitungen (Schutzklein- spannungen) dürfen nur Leitungstypen mit ausreichen- der Spannungsfestigkeit verwendet werden. • Beachten Sie die Spezifikationen der Sonnenschutzan- lage. -
Seite 6: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung Regensensor (blau) Sonnensensor Windsensor Temperatursensor Funktions-/ Bedientaste Kontrollleuchte Einlerntaste Kontrollleuchte Leuchtet für 1 - 6 Der Sensor wurde gestartet und befindet beim Start Sekunden grün sich noch im Bootzustand. Kontrollleuchte im Leuchtet kurz gelb Der Sensor sendet Sensor-Daten an seine Betrieb Empfänger. -
Seite 7: Funktionserklärung
Funktionserklärung Der Sensor übermittelt kontinuierlich die aktuell gemessenen Sensorwerte. Die Reakti- on auf Über- oder Unterschreitung der im Empfänger eingestellten Schwellwerte ist ab- hängig vom verwendeten Empfänger sowie der jeweiligen Einstellung am Selbigen. Um eine korrekte Regenerkennung zu erreichen, wird der Regensensor beheizt. -
Seite 8: Mit Der Einlerntaste Am Sensor
Mit der Einlerntaste am Sensor Bei fabrikneuer Ware, Geräten aus einer anderen Installa- tion oder bei auf Werkseinstellung zurückgesetzten Pro- dukten muss vorab eine Lernbereitschaft hergestellt wer- den (siehe Lernbereitschaft herstellen). Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekun- den. -
Seite 9: Mit Einem Swcxxxplus Sender
Mit einem SWCxxxPLUS Sender Bei fabrikneuer Ware, Geräten aus einer anderen Installa- tion oder bei auf Werkseinstellung zurückgesetzten Pro- dukten muss vorab eine Lernbereitschaft hergestellt wer- den (siehe Lernbereitschaft herstellen). Gehen Sie mit dem Sender möglichst nahe an den einzulernenden Sen- sor. -
Seite 10: Sensorzuordnung Mit Dem Handsender
Durch Drücken der STOPP-Taste am Sender ändern Sie den Zuord- nungsstatus des gewählten Empfängers. Ist der Empfänger dem ge- wählten Sensor noch nicht zugeordnet, wird dieser hinzugefügt. ▻ Der Sensor quittiert den neuen Zuordnungsstatus durch ein entsprechendes Leuchten. ▻ Der Sensor ist nun Teil der Installation. Anschließend drücken Sie die Einlerntaste am Sender für 3 Sekunden um in den Normalbetrieb zu wechseln. - Seite 11 Drücken Sie kurz die Einlerntaste am Sender um in den Einstellmodus zu wechseln. ▻ Der Empfänger mit der besten Verbindungsqualität zum Sen- der quittiert. ▻ Der LED Ring leuchtet im unteren Bereich weiß und zeigt im oberen Bereich den aktuellen Zuordnungsstatus zum gewähl- ten Sensor an.
-
Seite 12: Sensor Auf Werkseinstellung Zurücksetzen
Sensor auf Werkseinstellung zurücksetzen Drücken Sie die Einlerntaste und zusätzlich die Funktions-/ Bedien- taste am Sensor für 10 Sekunden. ▻ Die Kontrollleuchte blinkt rot. Sobald die Daten gelöscht sind, blinkt die Kontrollleuchte 2x grün und das Gerät bootet neu. ► Wenn die Kontrollleuchte erloschen ist, wurde der Funkemp- fänger wieder auf die Werkseinstellung zurückgesetzt. -
Seite 13: Anschluss
Anschluss VORSICHT Sichern Sie die Anschlussleitung gegen Herausrutschen mit der Zugentlastung. Reinigung Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine Reini- gungsmittel, die die Oberfläche angreifen können. Entsorgung Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. -
Seite 14: Was Tun Wenn
Überprüfen Sie die Einstellung der Reakti- aus. on auf Regen mit dem SWCxxxPLUS Sen- der. Vereinfachte EU-Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten. - Seite 15 15 - de...
