Becker Centronic SensirControl SC211-II Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Becker Anleitungen
  4. Sensoren
  5. Centronic SensorControl SC211-II
  6. Montage- und betriebsanleitung

Becker Centronic SensirControl SC211-II Montage- Und Betriebsanleitung

Markisen-bewegungssensor-funk
Vorschau ausblenden Andere Handbücher für Centronic SensirControl SC211-II:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Centronic

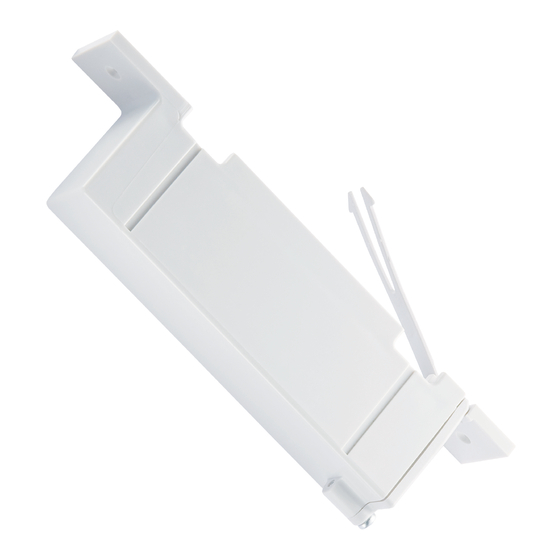

SensorControl SC211-II
Montage- und Betriebsanleitung
de
Markisen-Bewegungssensor-Funk
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Radio-controlled awning-motion sensor
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions m
ust be kept for future reference.
Notice de montage et d'utilisation
fr
Radiodétecteur de mouvements de
stores
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
schermbewegingssensor - draadloos
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze gebruiksaanwijzing te bewaren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Centronic SensirControl SC211-II

Inhaltszusammenfassung für Becker Centronic SensirControl SC211-II
