6.2. Einbau- und Montagearten
Die Geräte können in folgenden Montagearten geliefert werden.
Gewinde-Anschluss (DWU-1, DWN-1)
Der Rohranschluss erfolgt direkt am Durchflussmesser / -wächter. Zur Abdichtung
der Gewindeverschraubung darf nur Dichtband verwendet werden (Kein Hanf).
Flanschmontage (DWU-2, DWN-2)
Bei Flanschmontage erfolgt die Abdichtung zwischen dem Durchflussmesser/-
wächter und dem Rohrleitungsflansch mittels einer geeigneten Flachdichtung.
Dichtung und Schrauben gehören nicht zum Lieferumfang.

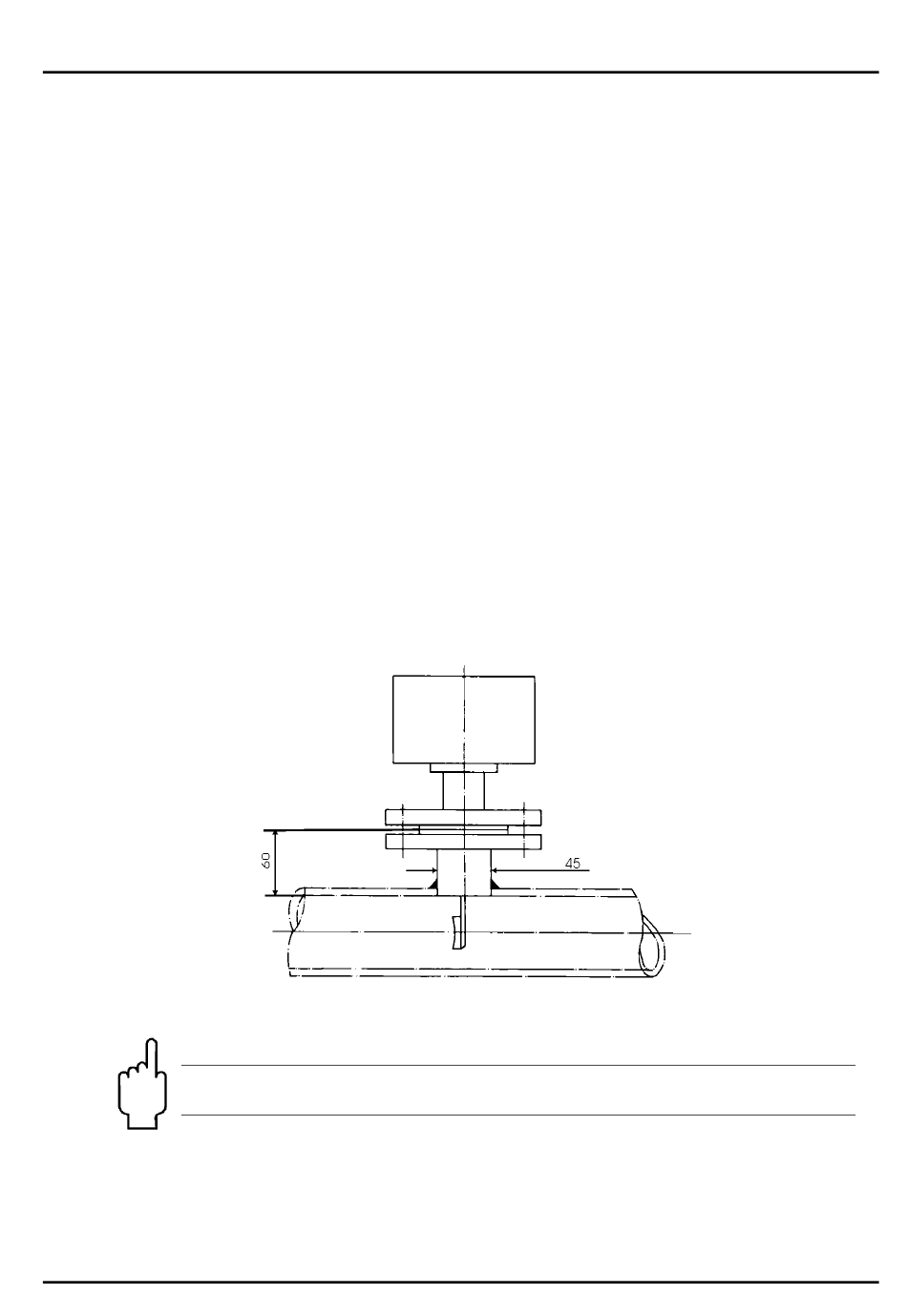

Aufsetzbare Flanschmontage (DWU-3, DWN-3)
Der bei dieser Montageart erforderliche Aufschweißstutzen mit Schrauben und
Dichtung gehört zum Lieferumfang.
Die Bauhöhe 60 mm, gemessen ab dem Rohrleitungsinnendurchmesser muss
unbedingt eingehalten werden, da sie das Bezugsmaß zur Kalibrierung darstellt.
Die im Rohr befindliche Bohrung muss gratfrei und von eventuell vorhandenem
Schweißgut gesäubert sein. Die Schraubenlöcher müssen um 90° versetzt zur
Rohrachse angeordnet werden.
Zum Abdichten der Flansche bitte die beigefügte Flachdichtung verwenden.
Achtung! Beim Einsetzen der Geräte auf Durchflussrichtung achten.
Alle Rohre müssen frei von Verunreinigung sein.
Wenn möglich, soll bereits nach der mechanischen Installation geprüft werden, ob
die Verbindung Anschlussverschraubung/Rohr dicht ist.
DWU/DWN K04/0322
DWU/DWN
Seite 7
