3.3 Systemübersicht
Der Controller kann je nach Installationstyp über eine der folgenden Schnittstellen mit dem
Hostsystem verbunden werden:
–
–
Die Hostschnittstelle wird während der Installation ausgewählt.
Die vier Leserschnittstellen sind auf dem Gerät verfügbar.
Beim RS485-Betrieb können maximal acht Zutrittskontrollzentralen an eine Anbieterleitung
angeschlossen werden.
3
3

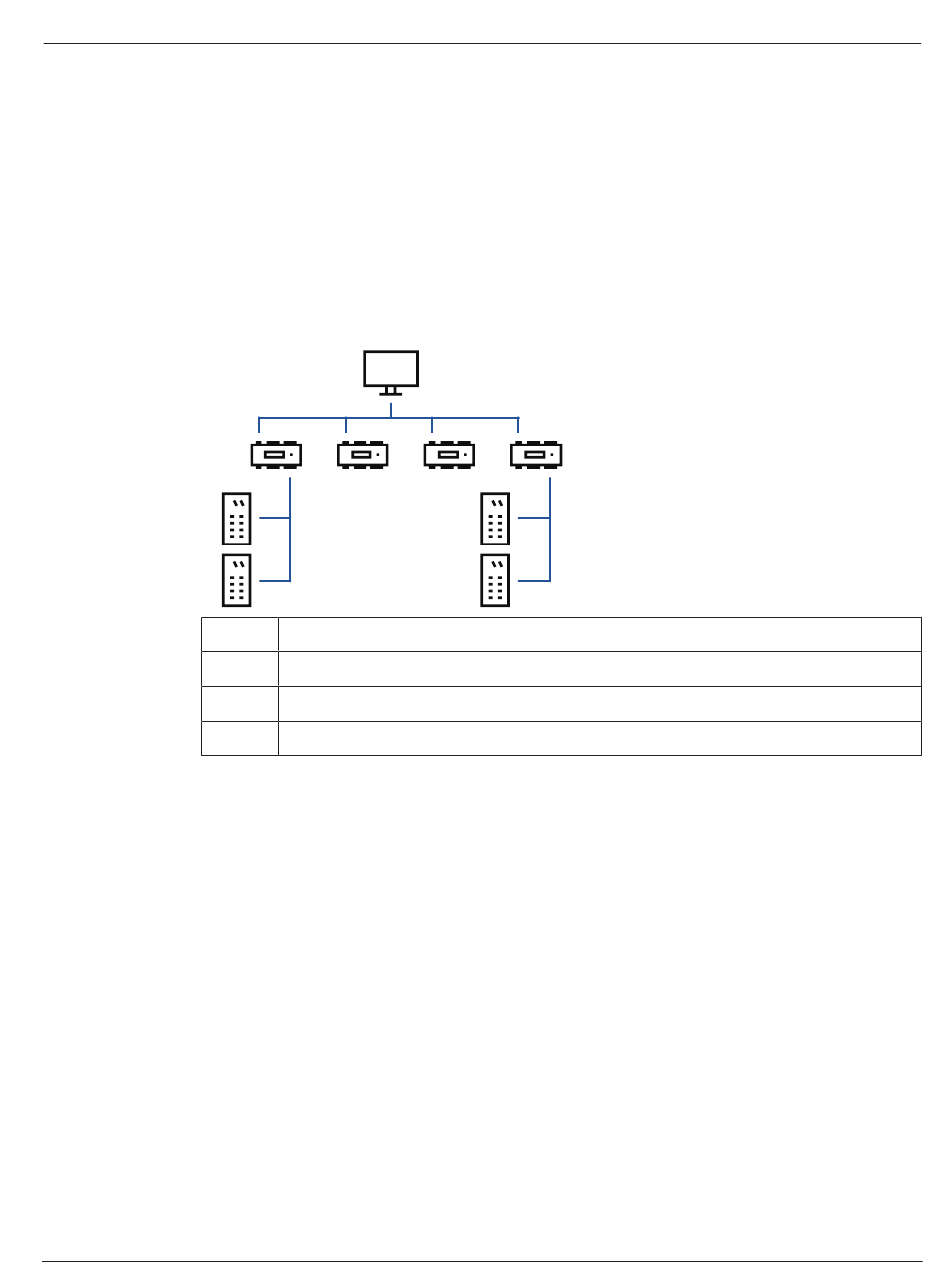

In der Kommunikationskette eines Systems ist die Zutrittskontrollzentrale zwischen dem
Hostsystem und den Peripheriegeräten integriert.
Es können maximal acht Leser an den Access Modular Controller angeschlossen werden.
Die vier Leserschnittstellen sind auf zwei physikalische Busse aufgeteilt. Schnittstelle 1 und 2
befinden sich auf einem Bus, und Schnittstelle 3 und 4 auf einem anderen. Daraus ergibt sich
ein Vorteil bei der Verkabelung: Es können größere Kabellängen verwendet werden (maximal
1.200 m pro Bus). Intern werden die Busse als eine Schnittstelle verarbeitet. Mit dieser
Anordnung können Sie aller Leser an eine Schnittstelle anschließen.
Bosch Security Systems B.V.
Ethernet
RS-485 Multidrop, nicht unterstützt von:
– BIS 4.9.1 und jünger
– AMS 4.0 und jünger.
1
2 2
4
1 Hostcomputer
2 Access Modular Controller
3 Ausweisleser
4 Kommunikation und Stromversorgung
2 2
3
4
3
