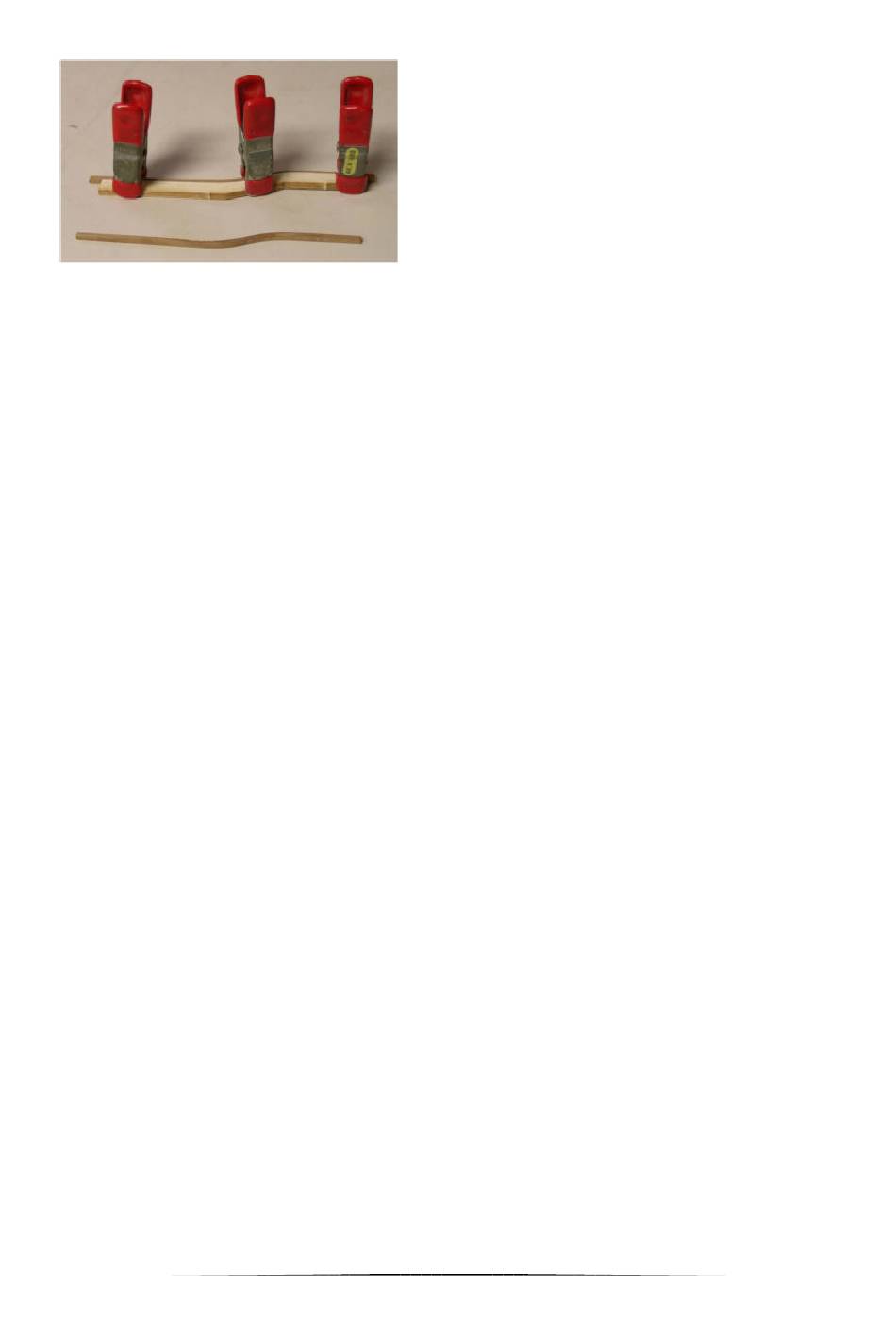

Foto 4: Formung des Griffs
Legen Sie die Biegevorrichtung auf das lasergeschnittene Brett DB-3. Das Material für den Griff in
deinem Bausatz ist 3/32" Kirsche im Quadrat. Du erkennst es an seiner charakteristischen Farbe.
Kirsche lässt sich leichter biegen als Linde und ist stabiler. Schneiden Sie ein Stück Kirsche von etwa
6" Länge ab. Dieses Stück ist zu lang, um es später zuzuschneiden. Siehe Foto 4. Besorgen Sie sich
geeignete Klemmen wie abgebildet. Verwenden Sie einen geeigneten Kochtopf und Ihren
Küchenherd, um Wasser zu kochen. Legen Sie die Kirsche für etwa 10 Minuten in das kochende
Wasser. Nehmen Sie die Kirsche mit einer Zange oder Pinzette heraus, legen Sie sie schnell auf die
Biegevorrichtung und biegen Sie sie vorsichtig in Form, indem Sie sie mit Klemmen sichern. Lassen Sie
beide Enden über die Schablone hinausragen. Lassen Sie das Ganze trocknen, am besten über Nacht.
Wenn Sie mit Ihrem ersten Versuch nicht zufrieden sind, ist genug Material für mehrere Versuche
vorhanden. Es ist wirklich viel einfacher, als Sie sich vorstellen können. Beachten Sie die fertige
Reichweite auf dem Foto. Markieren Sie die Enden und schneiden Sie sie auf die von der Schablone
vorgegebene Länge zu. Schleifen Sie den Griff ein wenig, um die durch das Einweichen entstandene
Maserung zu glätten.
Siehe DETAIL 1-6. Suchen Sie Teil A3, den Kopfblock. Bohren Sie die Löcher #67 wie gezeigt. Auch hier
ist es am besten, zur Ausrichtung und Zentrierung horizontal zu bohren. Die Positionen der
Außenlöcher sind durch eingravierte Linien auf dem Kopfblock gekennzeichnet. Montieren Sie den
Kopfblock und bereiten Sie ihn für die Aufnahme des Reach vor. Möglicherweise müssen Sie ein
wenig feilen, um eine gute und faire Passform zu erreichen. Kleben Sie den Griff in den Schlitz des
Kopfblocks und achten Sie darauf, dass der Kopfblock rechtwinklig und senkrecht zum Griff ist.
Vergewissern Sie sich vor dem Verkleben, dass Sie das richtige Ende des Griffs haben. Schließen Sie
nach dem Trocknen das gebohrte Loch durch den Griff ab. Dies ist das Loch für den Königszapfen.
Suchen Sie die obere Hälfte der Sattelkupplung, Teil A4. Kleben Sie sie wie abgebildet auf den
Kopfblock und den Ausleger. Schneiden Sie den schraffierten Teil wie abgebildet aus. Schneiden Sie
zwei Messingstangen mit einem Durchmesser von 1/32" ab und setzen Sie sie wie gezeigt ein. Mit
zwei Vierkantmuttern abschließen. Schneiden Sie das Messing auf eine geeignete Länge zu. 6
Kleben Sie die Federbaugruppe mit Epoxidharz auf den Kopfblock und achten Sie darauf, dass alles
zentriert und rechtwinklig ist. Bohren Sie das Loch für den Achsschenkelbolzen durch die Feder fertig.
Auch hier ist es am besten, das Loch horizontal zu bohren und darauf zu achten, dass es mittig durch
die Feder geht. Forme zwei U-Bügel aus Messingdraht der Stärke 20 und klebe sie an den Kopfblock
und die Feder. Mit zwei Teilen B4 und Vierkantmuttern abschließen. Kleben Sie den vorderen
Federbalken, Teil A7, mit Epoxidharz auf die Feder. Markieren Sie die Stellen und bohren Sie zwei
Löcher für die simulierten Schrauben aus Messingdraht mit einem Durchmesser von 1/32", mit
denen die Federstange wie gezeigt an der Feder befestigt wird. Bringen Sie vier Vierkantmuttern an
und kürzen Sie das Messing auf eine geeignete Länge. Damit ist das vordere Ende der
Schlittenbaugruppe fertiggestellt.
