kann es ein wenig aufgeweitet werden, damit der Achsschenkelbolzen richtig ausgerichtet werden
kann.
Bereiten Sie die Vorderachskappe zum Kleben vor, indem Sie die Laserkohle entfernen. Es ist eine
gute Idee, die Klebefläche der Gussachse mit Schleifpapier etwas aufzurauhen. Kleben Sie die
Achskappe mit Epoxidkleber auf die Achse. Setzen Sie diese Baugruppe wieder in die Vorrichtung ein
und bohren Sie das Loch für den Achsschenkelbolzen durch die Achskappe. Bohren Sie
vorsichtshalber aus beiden Richtungen, um sicherzustellen, dass das Loch in der Achskappe zentriert
ist. Siehe Foto 1. Runden Sie die äußeren Enden der Achskappe wie abgebildet ab.
Siehe DETAIL 1-4. Suchen Sie die Achsklemmen B1 und B2. Dies sind Teile, die eine Achsklemme
simulieren, wie sie üblicherweise an Fahrzeugen der Pferdezug-Ära zu finden ist. DETAIL 1-4 zeigt
eine typische Achsklemme in Originalgröße. Biege diese Teile in Form und so, dass sie auf die Achse
passen. Beachten Sie, dass sich in der Mitte dieser Messingteile zwei kleine Kerben befinden. Diese
dienen dazu, die Mittellinie zu markieren, um Ihnen beim Biegen dieser Teile zu helfen. Wenn Sie
eine Kettenzange haben (die mit den runden, konischen Backen), ist das ganz einfach. Sie können
auch einen Bohrer oder eine Stange mit einem Durchmesser von 3/32" verwenden, um diese Teile zu
formen. Markiere anhand der Ansicht in Originalgröße in DETAIL 1-1 die Position der Achsklemmen
an der Achsbaugruppe. Kleben Sie die Clips mit CA-Gel an die Achsbaugruppe. Klebe 4 Teile B3 wie
gezeigt auf die Clips.
Die Gewindemuttern in der Ära unseres Buggys waren vom quadratischen Typ. Echte
Vierkantmuttern in unserem Modellmaßstab sind nicht erhältlich. Model Trailways Laserschnitte
simulieren Vierkantmuttern aus einem komprimierten Dichtungsmaterial. Diese befinden sich auf der
lasergeschnittenen Platte DB-6. Es kann vorkommen, dass die mittleren Löcher nicht ganz
durchgeschnitten sind. Halten Sie sie am besten fest und bohren Sie mit einem Bohrer #67 durch, um
das Loch freizulegen. Bringen Sie die Muttern mit CA-Kleber an den Achsklemmen an.
Möglicherweise möchten Sie das überstehende Messing ein wenig für das Aussehen trimmen.
Die Rotation der Vorderachse gegenüber dem Wagen wird durch eine fünfte Radbaugruppe
unterstützt. Diese runde Baugruppe stützt die Vorderachse seitlich ab, während sie sich dreht.
Suchen Sie das Teil A2, die untere Sattelkupplung. Verwechseln Sie dieses Teil nicht mit A4, der
oberen Sattelkupplung. Beachten Sie, dass ein Teil der Sattelkupplung nach dem Zusammenbau
weggeschnitten werden muss. Kleben Sie das Teil A2 wie abgebildet auf die Vorderachse. Wichtig:
Achten Sie darauf, dass Teil A2 senkrecht zur Achsbaugruppe steht. Schneiden Sie dann den Teil
zwischen den lasergeätzten Linien trocken weg. Dies dient dazu, Spielraum für die U-Bügel zu
schaffen.

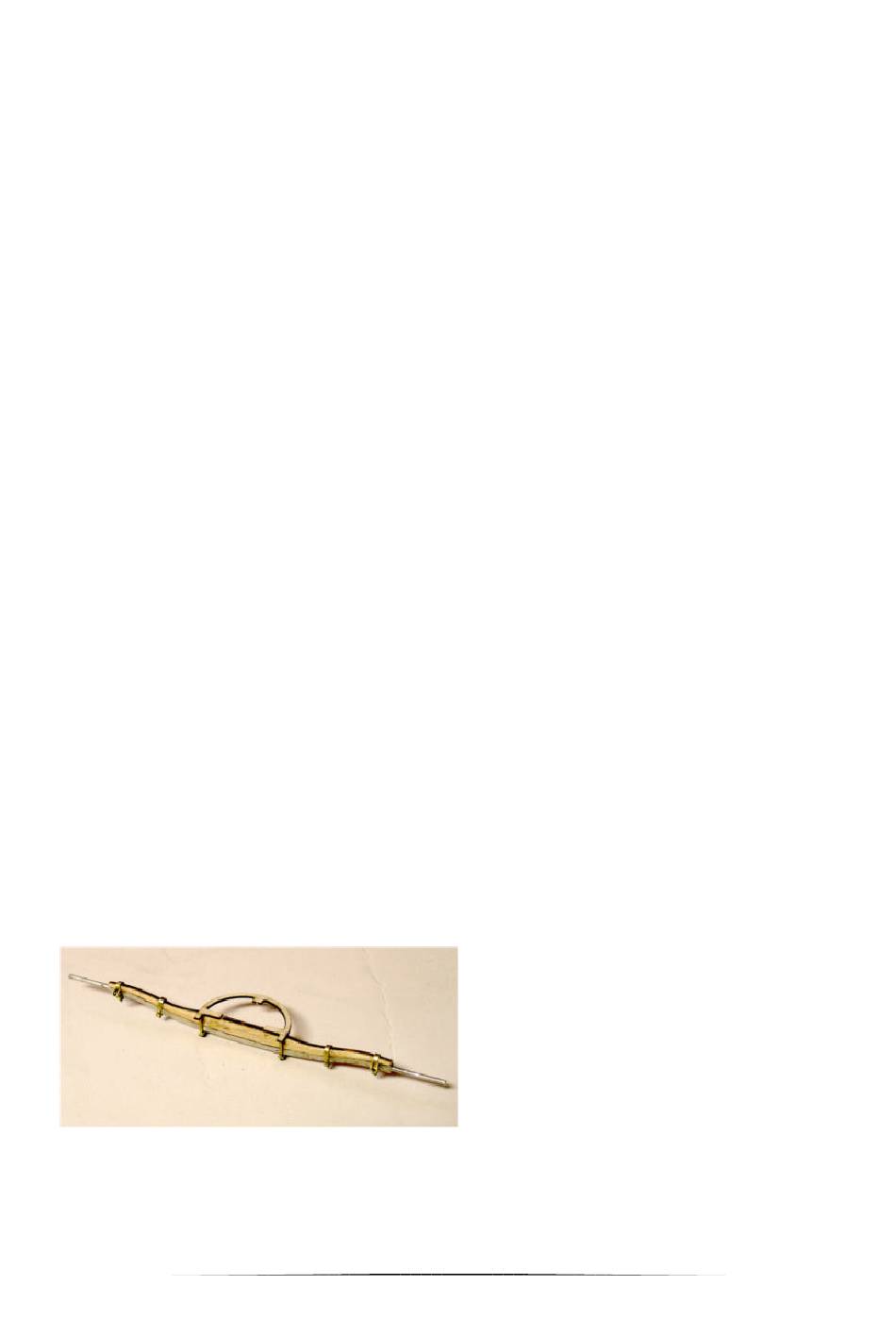

Foto 2: Vordere Achsbaugruppe
TIPP: Im Modellbau kommt es häufig vor, dass ein Teil in einem rechten Winkel (senkrecht) an ein
anderes geklebt werden muss. Ein praktisches kleines Quadrat für diesen Zweck wird einfach durch
Abschneiden einer Ecke einer gewöhnlichen Notizkarte oder ähnlichem hergestellt. Es kann in jeder
für Ihre Zwecke geeigneten Größe angefertigt werden.
5
