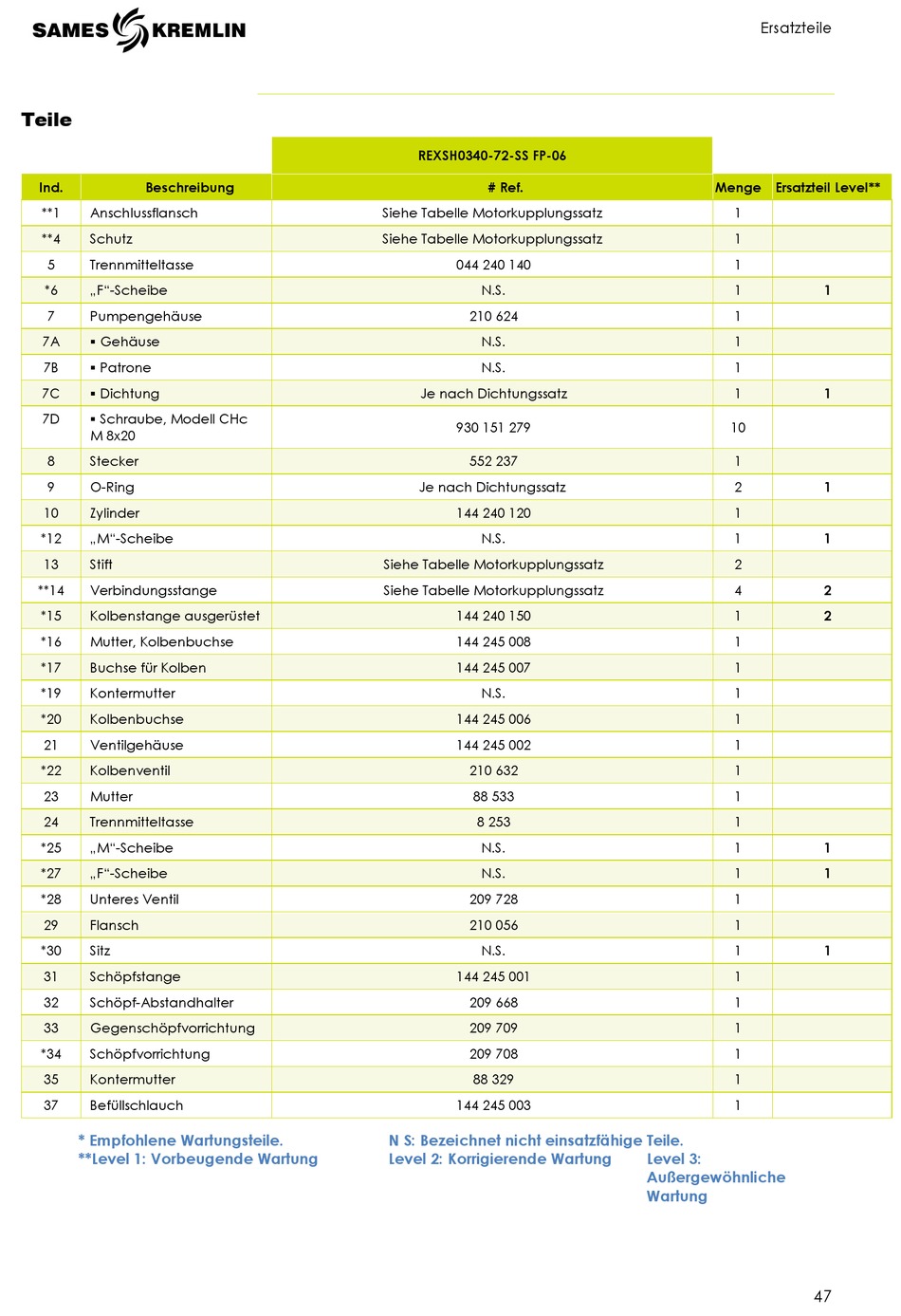

Teile

Ind. Beschreibung
**1 Anschlussflansch
**4 Schutz
5 Trennmitteltasse
*6 „F"-Scheibe
7 Pumpengehäuse
7A  Gehäuse
7B  Patrone
7C  Dichtung
7D  Schraube, Modell CHc
M 8x20
8 Stecker
9 O-Ring
10 Zylinder
*12 „M"-Scheibe
13 Stift
**14 Verbindungsstange
*15 Kolbenstange ausgerüstet
*16 Mutter, Kolbenbuchse
*17 Buchse für Kolben
*19 Kontermutter
*20 Kolbenbuchse
21 Ventilgehäuse
*22 Kolbenventil
23 Mutter
24 Trennmitteltasse
*25 „M"-Scheibe
*27 „F"-Scheibe
*28 Unteres Ventil
29 Flansch
*30 Sitz
31 Schöpfstange
32 Schöpf-Abstandhalter
33 Gegenschöpfvorrichtung
*34 Schöpfvorrichtung
35 Kontermutter
37 Befüllschlauch
* Empfohlene Wartungsteile.
**Level 1: Vorbeugende Wartung
REXSH0340-72-SS FP-06
# Ref.
Siehe Tabelle Motorkupplungssatz
Siehe Tabelle Motorkupplungssatz
044 240 140
N.S.
210 624
N.S.
N.S.
Je nach Dichtungssatz
930 151 279
552 237
Je nach Dichtungssatz
144 240 120
N.S.
Siehe Tabelle Motorkupplungssatz
Siehe Tabelle Motorkupplungssatz
144 240 150
144 245 008
144 245 007
N.S.
144 245 006
144 245 002
210 632
88 533
8 253
N.S.
N.S.
209 728
210 056
N.S.
144 245 001
209 668
209 709
209 708
88 329
144 245 003
N S: Bezeichnet nicht einsatzfähige Teile.
Level 2: Korrigierende Wartung
Ersatzteile
Menge Ersatzteil Level**
1
1
1
1
1
1
1
1
10
1
2
1
1
2
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Level 3:
Außergewöhnliche
Wartung
47
