3 Installation und Inbetriebnahme
3. Verbinden Sie folgende Geräte miteinander:
–
PROFINET-Schnittstelle der Engineering Station mit der PROFINET -
Schnittstelle der CPU
–
PROFINET-Schnittstelle des SCALANCE WxM766-1 mit der zweiten
PROFINET-Schnittstelle der CPU
4. Verbinden Sie das Schütz mit dem digitalen Ausgang des SCALANCE
WxM766-1.
5. Schließen Sie die CPU 1511-1 PN und das SCALANCE WxM766-1 an die
PM 1507 an.
Spannungsversorgung – Position und Pinbelegung
Für die Spannungsversorgung gibt es zwei Möglichkeiten:
1. Power over Ethernet über die 8-polige M12 Ethernet-Schnittstelle P1
(Position 1,
anschließbar.
2. Direkteinspeisung über die 4-polige M12-Anschlussbuchse (Position 2). Die
Spannungsversorgung ist redundant anschließbar. Die Eingänge L1/L2 sind
entkoppelt. Es besteht keine Lastverteilung. Das Netzteil mit der höheren
Ausgangsspannung versorgt das Gerät allein.

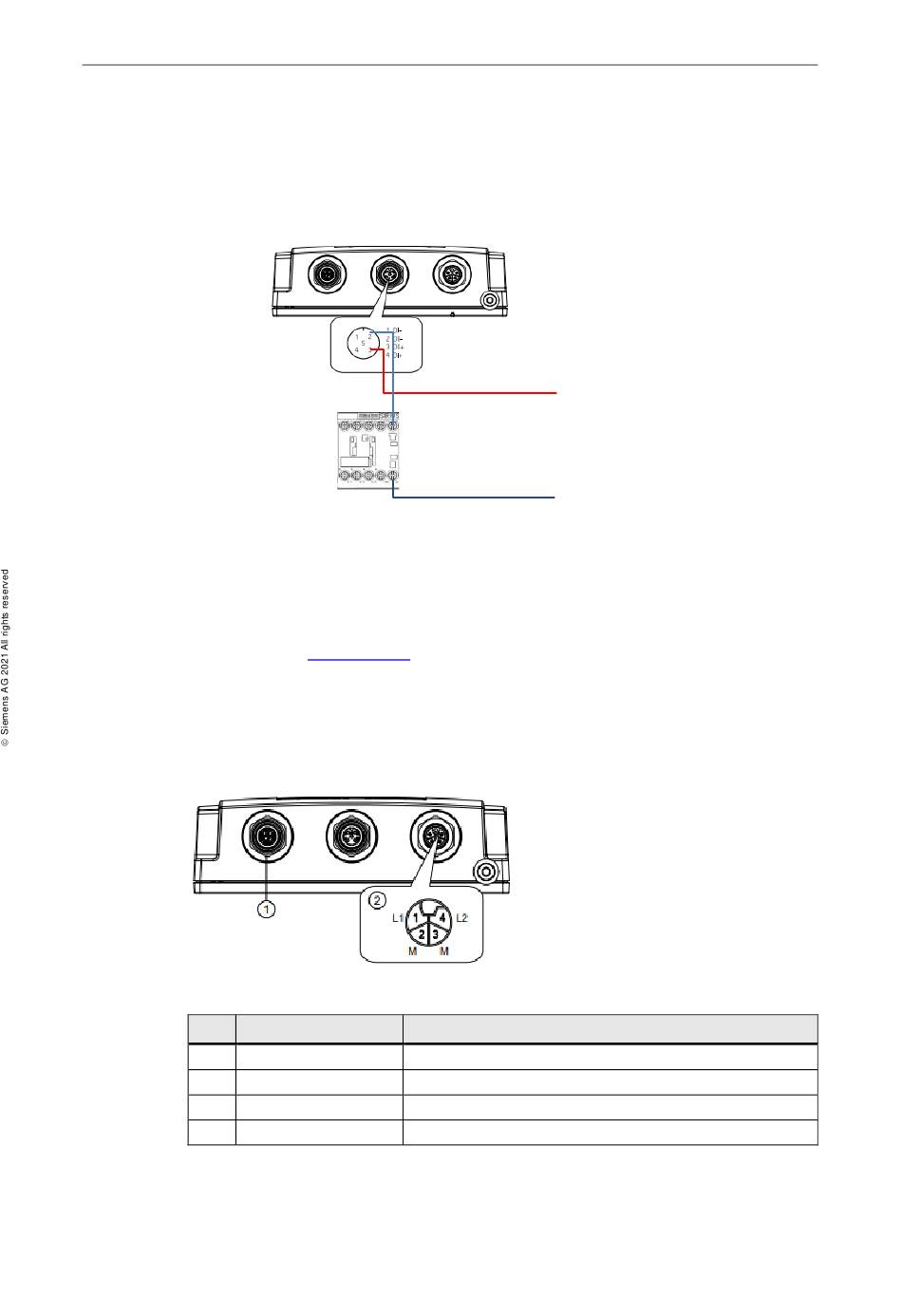

Abbildung 3-2
Die vier-polige M12-Buchse hat folgende Pinbelegung:
Tabelle 3-1
Pin
1
L1+
2
M
3
M
4
L2+
Sleep Mode und DO ansteuern
Beitrags-ID: 57249109,
V1.0,
SCALANCE WxM766-1
Digitaler Ein-/Ausgang
A1
SCHÜTZ SIRIUS 3R
A2
Abbildung
3.3). Die Spannungsversorgung ist nicht redundant
Signal
DC 24 V
Masse
Masse
DC 24 V
12/2021
24 V
Masse
Funktion
28
