Anschließen der AIS 600-Serie an ein NMEA 0183-Gerät (optional)

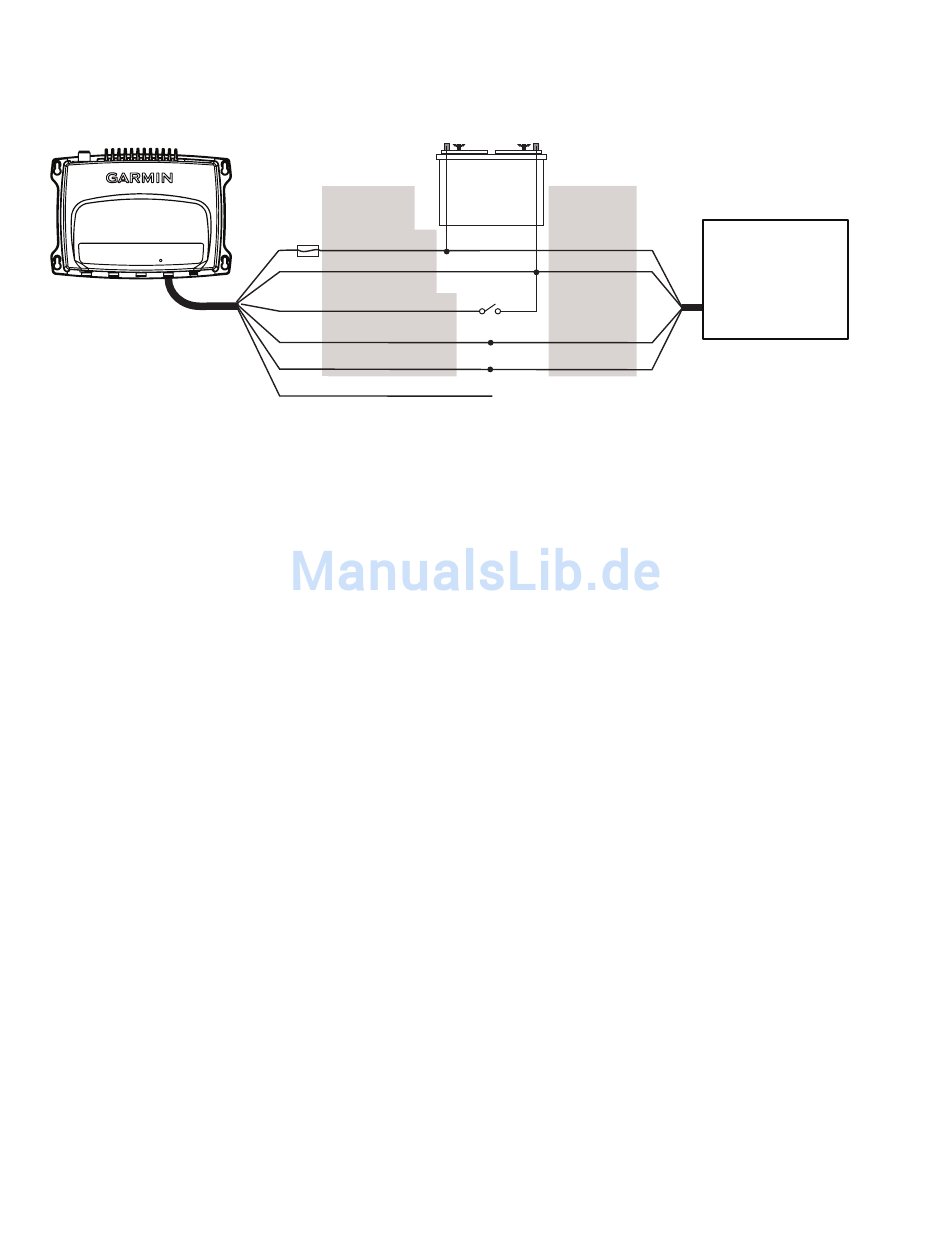

Sie können den AIS 600 mit den blanken Drähten des AIS 600-Stromversorgungs-/Datenkabels an einen NMEA 0183-kompatiblen Plotter anschließen. Verbinden Sie die

blanken Drähte des NMEA 0183-Geräts entsprechend dem Schaltplan auf

verwenden, orientieren Sie sich beim Herstellen einer Verbindung mit dem AIS 600 am folgenden Diagramm. Verwenden Sie bei erforderlicher Verlängerung ein Kabel nach

AWG 22.

AIS 600-Sende-/

Empfangsgerät

hinweise:

•

Hinweise zum Identifizieren der Empfangsleitungen (Rx) A(+) und B(-) finden Sie in den Installationsanweisungen des NMEA 0183-kompatiblen Geräts.

•

Wenn das NMEA 0183-kompatible Gerät nur eine Empfangsleitung (Rx) aufweist, verbinden Sie diese Leitung mit der grauen Leitung [Tx A (+)] des AIS 600, und schließen 

Sie die rosafarbene Leitung [Tx B (-)] nicht an.

•

Der AIS 600 kann NMEA 0183-Daten entweder über 38400 Baud (Standard) oder über 4800 Baud übertragen. Verbinden Sie den grünen Draht des AIS 600-

Stromversorgungs-/Datenkabels mit dem Negativpol der Batterie, wenn die Ausgabegeschwindigkeit auf 4800 Baud beschränkt sein soll. Sie können zwischen dem grünen 

Draht und dem Negativpol der Batterie einen Schalter installieren, um die Ausgabegeschwindigkeit manuell zu wechseln.

Verkabeln des AIS 600 mit einem physischen Schalter zum Senden von sicherheitsrelevanten

Nachrichten oder zum Aktivieren des stillen Modus (optional)

Verkabeln des AIS 600 mit einem Schalter für den stillen Modus

Im stillen Modus empfangen Sie lediglich AIS-Signale. Ihre Position wird nicht gesendet.

Verwenden Sie die blanken Drähte des mitgelieferten SRM-Kabels, um einen Schalter für den stillen Modus zu installieren. Verbinden Sie die gelbe Leitung des SRM-Kabels

mit einem Anschluss eines einpoligen Umschalters (nicht im Lieferumfang enthalten), und verbinden Sie die grüne Leitung des SRM-Kabels mit dem anderen Anschluss. Nach

der Installation des Schalters wird beim Schließen des Schaltkreises der stille Modus des AIS 600 aktiviert.

Verkabeln des AIS 600 mit einem SRM-Schalter

Verwenden Sie die blanken Drähte des mitgelieferten SRM-Kabels, um einen SRM-Schalter zu installieren. Verbinden Sie die weiße Leitung des SRM-Kabels mit einem

Anschluss eines einpoligen Umschalters (nicht im Lieferumfang enthalten), und verbinden Sie die schwarze Leitung des SRM-Kabels mit dem anderen Anschluss. Nach

der Installation des Schalters wird beim Schließen des Schaltkreises eine Dringlichkeitsmeldung „PAN PAN" gesendet. Während der Schaltkreis geschlossen ist, sendet der

AIS 600 eine Dringlichkeitsmeldung pro Minute.

Verwenden des AIS 600

Wenn Sie den AIS 600 entweder über NMEA 2000 oder NMEA 0183 an einen Plotter angeschlossen haben, finden Sie im Benutzerhandbuch des Plotters Informationen zum

Verwenden der AIS-Funktionen des Plotters.

Wenn Sie den AIS 600 nicht an einen Plotter angeschlossen haben (zum ausschließlichen Senden von Positionsdaten), vergewissern Sie sich, dass Sie mit dem gelben Kabel

des AIS 600-Stromversorgungs-/Datenkabels einen Stromschalter zwischengeschaltet haben (siehe

möchten, schließen Sie den Stromkreis. Wenn Sie den AIS 600 ausschalten möchten, öffnen Sie den Stromkreis.

HInweIS: Wenn auf dem Schiff andere Geräte vorhanden sind, die AIS-Informationen empfangen können, erkennen diese Geräte den AIS 600 und stufen ihn als

Kollisionsrisiko ein, da er sich auf demselben Schiff befindet. Möglicherweise müssen Sie andere AIS-Empfänger deaktivieren, um dies zu vermeiden.

Seite 4

Leitungsfarbe

[Funktion]

Sicherung, 5 A

Rot [Stromversorgung (+)]

Schwarz [Masse (-)]

Gelb

[Stromschalter,

Seite

Grau [Tx A (+)]

Rosa [Tx B (-)]
