• Wenn der AIS 600 an einen NMEA 0183-Plotter von einem anderen Hersteller als Garmin oder an gar keinen Plotter angeschlossen ist, müssen Sie einen Stromschalter
installieren, um das Gerät ein- oder auszuschalten.
◦ Verbinden Sie die gelbe Leitung des AIS 600-Stromversorgungs-/Datenkabels mit einem Anschluss eines einpoligen Umschalters (nicht im Lieferumfang enthalten).
Verbinden Sie den anderen Anschluss mit dem Negativpol (-) der Batterie.
◦ Wenn der Stromkreis geschlossen wird, schaltet sich der AIS 600 ein. Wenn der Stromkreis geöffnet wird, schaltet sich der AIS 600 aus.
Installieren der GPS-Antenne GA 30
Sie müssen die im Lieferumfang enthaltene GPS-Antenne GA 30 installieren und entsprechend den folgenden Anweisungen an den AIS 600 anschließen. Der AIS 600 sendet
keine Signale, sofern die GPS-Antenne GA 30 nicht ordnungsgemäß installiert ist und Satellitensignale empfängt.
Der AIS 600 nimmt von keinen anderen GPS-Geräten oder -Antennen auf dem Boot GPS-Informationen an. Darüber hinaus tauscht der AIS 600 keine GPS-Informationen von
der GA 30-Antenne mit anderen Geräten auf dem Boot aus.
Die GA 30-Antenne kann aufgesetzt montiert werden oder an einer Standardbootshalterung mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit 14 Windungen
pro Zoll (nicht im Lieferumfang enthalten).
Wählen Sie auf dem Boot einen geeigneten Montageort für die GA 30-Antenne aus. Bringen Sie die GA 30-
Antenne so an, dass in alle Richtungen freie Sicht zum Himmel besteht, um einen bestmöglichen Empfang zu
gewährleisten.
• Vermeiden Sie die Anbringung der GA 30-Antenne an Orten, an denen sie von Aufbauten des Schiffes, einer
Radomantenne oder einem Mast verdeckt wird.
• Halten Sie bei der Montage der GA 30-Antenne einen Mindestabstand von 1 m (3 Fuß) zum Radarstrahl
(möglichst oberhalb davon) oder zur UKw-Funkantenne ein.
Positionieren Sie die Antenne vorläufig an ihrem vorgesehenen Ort, und prüfen Sie, ob sie ordnungsgemäß
funktioniert. Wenn es zu Interferenzen mit anderen Geräten kommt, versuchen Sie es an einer anderen Stelle.
Sobald die Antenne richtig funktioniert, können Sie sie fest anbringen.
Aufgesetzte Montage der GA 30-Antenne
1. Verwenden Sie die Halterung für die aufgesetzte Montage als Montageschablone.
•
Markieren Sie mit einem Körner die drei Schraubenpositionen auf der Oberfläche.
•
Zeichnen Sie die Kabelöffnung in der Mitte der Halterung mit einem Stift vor.
•
Legen Sie die Halterung für die aufgesetzte Montage beiseite. Bohren Sie nicht durch die Halterung für die aufgesetzte Montage.
2. Bohren Sie ca. 3 mm (
/
Zoll) an den drei markierten Stellen vor.
1
8
hINWEIS: Wenn Sie die GA 30-Antenne auf einer Glasfaseroberfläche montieren, sollten Sie einen
Senkkopfbohrer verwenden, um die Ansenkung ausschließlich durch die oberste Gelcoat-Schicht zu
bohren. Dadurch wird Rissen in der Gelcoat-Schicht beim Anziehen der Schrauben vorgebeugt.
3. Verwenden Sie eine Lochsäge 25 mm (1 Zoll), um die Kabelöffnung in der Mitte auszuschneiden.
4. Setzen Sie die Dichtungsunterlage auf die Unterseite der Halterung für die aufgesetzte Montage. Achten
Sie darauf, dass die Bohrlöcher ausgerichtet sind.
5. Verwenden Sie die mitgelieferten M4-Schrauben, um die Halterung für die aufgesetzte Montage auf der
Montagefläche zu befestigen.
6. Verlegen Sie das Kabel durch die 25 mm (1 Zoll) große Kabelöffnung, und verbinden Sie es mit der
GA 30-Antenne.
7. Stellen Sie sicher, dass sich die große Gummidichtung unten an der GA 30-Antenne befindet, setzen
Sie die Antenne auf die Halterung für die aufgesetzte Montage
➋
bis sie sicher sitzt
.
8. Befestigen Sie die Antenne mit der mitgelieferten M3-Feststellschraube
9. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und
schließen Sie es mithilfe des BNC-Steckers an den AIS 600 an.
6
➊
, und drehen Sie sie im Uhrzeigersinn,
➌
an der Halterung.
Besser
EMI
Elektromagnetische Störung (EMI)
von Motorkomponenten
Darüber: Optimal
Darunter: OK
Radar

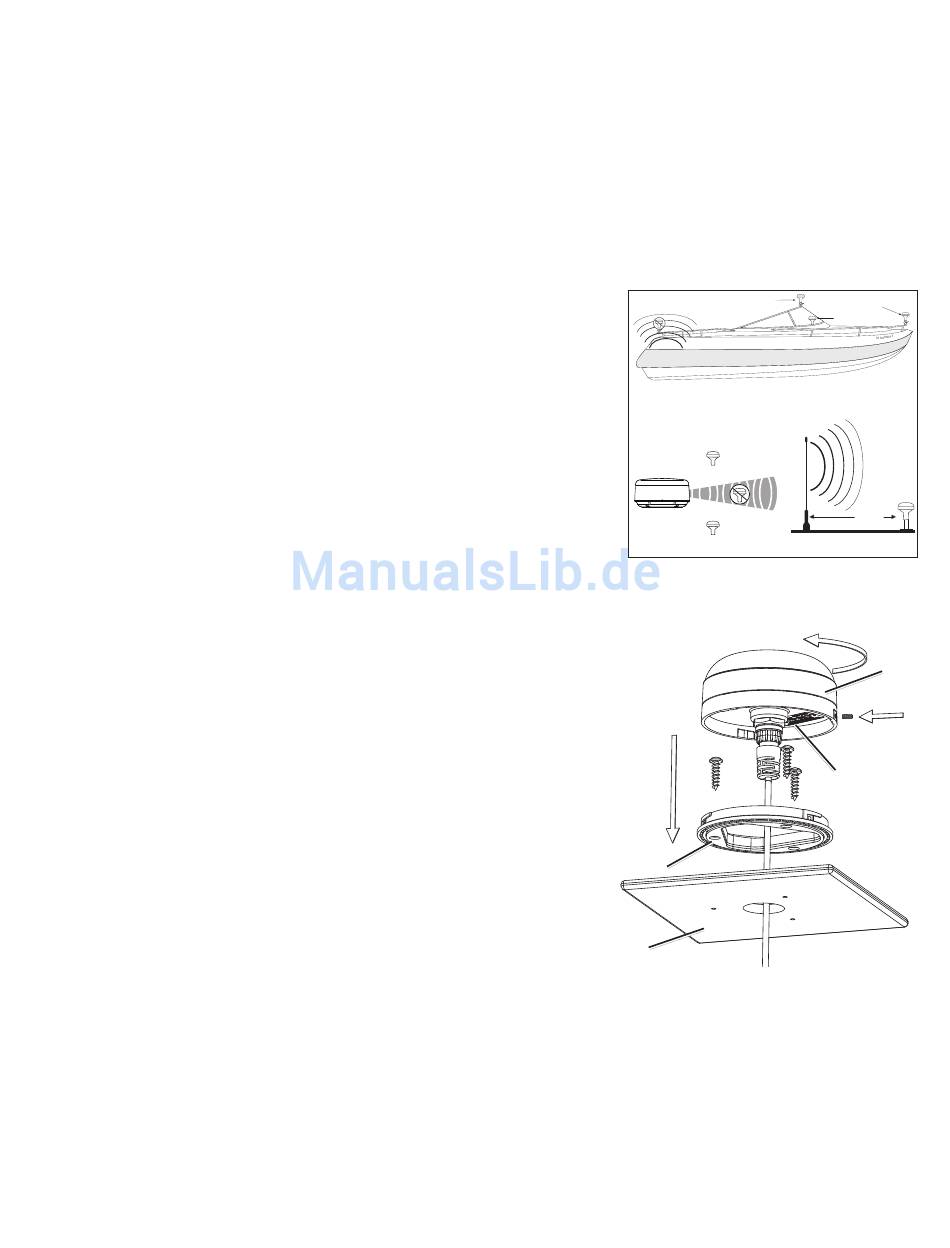

hinweise zum Standort der GA 30-Antenne
➊
Halterung für
die aufgesetzte
Montage
Montagefläche
Optimal
Gut
1 m
(3 Fuß)
UKW-Funkantenne
➋
GA 30-
Antenne
➌
Gummidichtung
AIS 600 – Anweisungen
