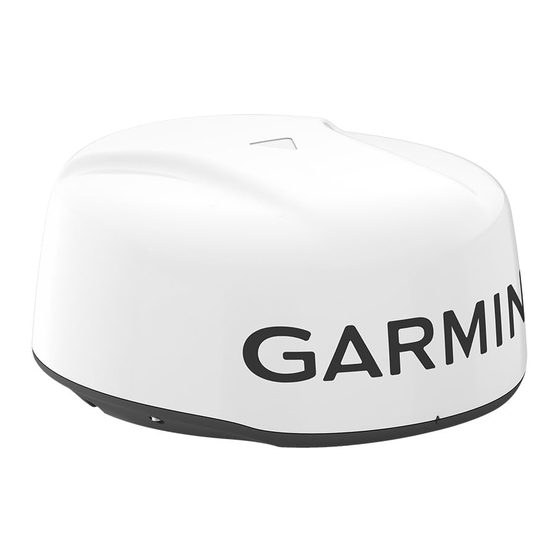

18 HD3 UND 18/24 XHD3
™
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
Wenn Sie dieses Gerät nicht entsprechend diesen Anweisungen installieren, könnte es zu Personenschäden,
Schäden am Boot oder am Gerät oder zu einer schlechten Leistung des Produkts kommen.
Das Radar gibt elektromagnetische Energie ab. Stellen Sie zum Vermeiden möglicher Personenschäden, zum
Vermeiden von Schäden an Boot oder Gerät oder zum Vermeiden einer schlechten Leistung des Produkts
sicher, dass das Radar gemäß den Empfehlungen in diesen Anweisungen installiert wurde, und achten Sie
vor der Übertragung darauf, dass sich keine Personen in der Nähe des Radarstrahls aufhalten. Bei korrekter
Installation und richtigem Einsatz erfüllt dieses Radargerät die Sicherheitsanforderungen des Standards ANSI/
IEEE-C95.1-1992 für die menschliche Belastung durch elektromagnetische Felder.
Blicken Sie, während das Radar sendet, nicht aus unmittelbarer Nähe direkt auf die Antenne, um mögliche
Personenschäden zu vermeiden. Die Augen reagieren besonders empfindlich auf elektromagnetische Energie.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Die Garantie des Produkts erlischt,
wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
ACHTUNG
Zum Erzielen der bestmöglichen Leistung und zum Vermeiden möglicher Verletzungen, Schäden am Gerät
oder Schäden am Boot wird empfohlen, die Installation von einem qualifizierten Installateur für Marinetechnik
durchführen zu lassen.
Das Öffnen des Geräts könnte zu Verletzungen und/oder zu Schäden am Gerät führen. Dieses Gerät enthält
keine Teile, die vom Benutzer gewartet werden können, und sollte nur von einem von Garmin
autorisierten
®
Techniker geöffnet werden. Schäden, die durch das Öffnen durch eine andere Person als einen von Garmin
autorisierten Techniker verursacht werden, sind nicht von der Garmin Garantie abgedeckt.
Dieses Gerät sollte lediglich als Navigationshilfe verwendet werden. Sollte das Gerät für Zwecke verwendet
werden, die genaue Richtungs-, Distanz-, Positions- oder topografische Messungen erfordern, könnte es zu
Personenschäden oder zu Schäden am Boot kommen.
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Juni 2023
GUID-0436BE40-091E-49FE-9005-E50CFCABE751 v1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Garmin GMR 18 HD3
Inhaltszusammenfassung für Garmin GMR 18 HD3
- Seite 1 ® Techniker geöffnet werden. Schäden, die durch das Öffnen durch eine andere Person als einen von Garmin autorisierten Techniker verursacht werden, sind nicht von der Garmin Garantie abgedeckt. Dieses Gerät sollte lediglich als Navigationshilfe verwendet werden. Sollte das Gerät für Zwecke verwendet werden, die genaue Richtungs-, Distanz-, Positions- oder topografische Messungen erfordern, könnte es zu...
-
Seite 2: Software-Update
Software-Update Sie müssen die Software des Garmin Kartenplotters aktualisieren, wenn Sie dieses Gerät installieren. Anweisungen zum Aktualisieren der Software finden Sie im Benutzerhandbuch des Kartenplotters unter support .garmin.com. Erforderliches Werkzeug • Bohrmaschine • 9,5-mm-Bohrer ( Zoll) • 32-mm-Bohrer (1 Zoll) (optional) •... - Seite 3 Gewicht des Geräts eignet. Das Gewicht der einzelnen Modelle ist in den technischen Daten zum Produkt aufgeführt. • Montieren Sie das Radar an einem Ort, an dem es mit der Stromversorgung und dem Garmin Netzwerk verbunden werden kann (Hinweise zur Verkabelung und für Verbindungen,...
- Seite 4 • Montieren Sie das Radar nicht in der Nähe von Wärmequellen wie Schornsteinen oder Lampen. • Montieren Sie das Radar nicht auf der Höhe von Rahen oder einer Saling am Mast. • Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage des Radars der in den technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden.
- Seite 5 Hinweise zur Montage auf dem Dach HINWEIS Wenn Sie das Radar auf einem Dach oder Hardtop des Boots montieren, müssen Sie evtl. die Installationshöhe mithilfe eines Standfußes oder einer anderen geeigneten Vorrichtung erhöhen, um negative Auswirkungen auf die Leistung zu vermeiden. Bei der Montage des Radars direkt auf einem Hardtop könnte die übertragene Energie von der Oberfläche reflektiert oder absorbiert werden.
- Seite 6 Ermitteln der Montagehöhe des Radars HINWEIS Wenn Sie das Radar auf einem Dach oder Hardtop installieren möchten, sollten Sie es hoch genug installieren, um Störungen durch die Oberfläche zu vermeiden. 1 Führen Sie basierend auf der Dachform einen der folgenden Schritte aus: •...
-
Seite 7: Montieren Des Radars
Zoll) (empfohlen). Für Montageflächen mit einer Dicke von mehr als 30 mm (1 Zoll) sind längere Gewindestangen erforderlich. 1 Falls Sie das Gerät nicht auf einer vorgebohrten, mit Garmin kompatiblen Radarhalterung montieren, bringen Sie mithilfe der inbegriffenen Montageschablone vier Montagelöcher von 9,5 mm ( Zoll) an. - Seite 8 Zoll) große Löcher zum Verlegen der Kabel gebohrt werden. Nachdem die Kabel verlegt wurden, müssen Sie seewassertaugliches Dichtungsmittel auf das Loch auftragen, damit die Stelle wasserdicht ist. Für Durchführöffnungen an sichtbaren Stellen erhalten Sie Kabeltüllen (32 mm/1 Zoll) bei Ihrem Garmin Händler vor Ort oder unter buy.garmin.com (optional).
-
Seite 9: Verbinden Des Netzkabels
3,31 mm² (AWG 12) Hinweise zum Garmin Netzwerk Dieses Radar stellt eine Verbindung mit kompatiblen Garmin Geräten her, um Radardaten zu teilen. Beachten Sie beim Herstellen einer Verbindung mit einem Garmin Netzwerkgerät folgende Hinweise. Die Stecker des Garmin Netzwerkkabels sind in zwei Größen verfügbar und können mit verschiedenen Geräten im System verwendet werden. -
Seite 10: Messen Und Einrichten Des Bugversatzes
Radarbetrieb Alle Funktionen dieses Radargeräts werden über den Garmin Kartenplotter gesteuert. Bedienungsanweisungen finden Sie im Kartenplotter-Benutzerhandbuch im Abschnitt zum Radargerät. Laden Sie das aktuelle Handbuch unter support.garmin.com/manuals herunter. Wenn Sie mehrere Radargeräte auf dem Boot haben, müssen Sie die Radarseite für das Radargerät anzeigen, das Sie konfigurieren möchten. -
Seite 11: Kontaktaufnahme Mit Dem Support Von Garmin
Standby: 15 W Stromverbrauch (typisch) Senden: 40 W GMR 18 HD3: 1,2 m (3,9 Fuß) Sicherheitsabstand zum Kompass GMR 18 xHD3: 1,1 m (3,6 Fuß) GMR 24 xHD3: 95 cm (3,1 Fuß) Das Gerät ist bis zu einer Tiefe von 1 m bis zu 30 Minuten lang wasserdicht. Weitere Informationen finden Sie unter www.garmin.com/waterrating. -
Seite 12: Detaillierte Auflistung Der Abmessungen
Detaillierte Auflistung der Abmessungen Element GMR 18/24 xHD3 GMR 24 xHD3 Länge 508,2 mm (20 Zoll) 645,4 mm (25 Zoll) 504,7 mm (19 Zoll) 642,5 mm (25 Zoll) (Breite) 248,3 mm (9 ¾ Zoll) 250,3 mm (9 Zoll) (Höhe) -
Seite 13: Open-Source-Softwarelizenzen
