Stangenmontage der GA 30-Antenne
Wenn Sie den Stangenmontageadapter an der GA 30-Antenne befestigen, können Sie die Antenne an einer Standardbootshalterung mit einem Außendurchmesser von 1 Zoll
und einem Gewinde mit 14 Windungen pro Zoll (nicht im Lieferumfang enthalten). Sie können das Kabel innen oder außen führen.

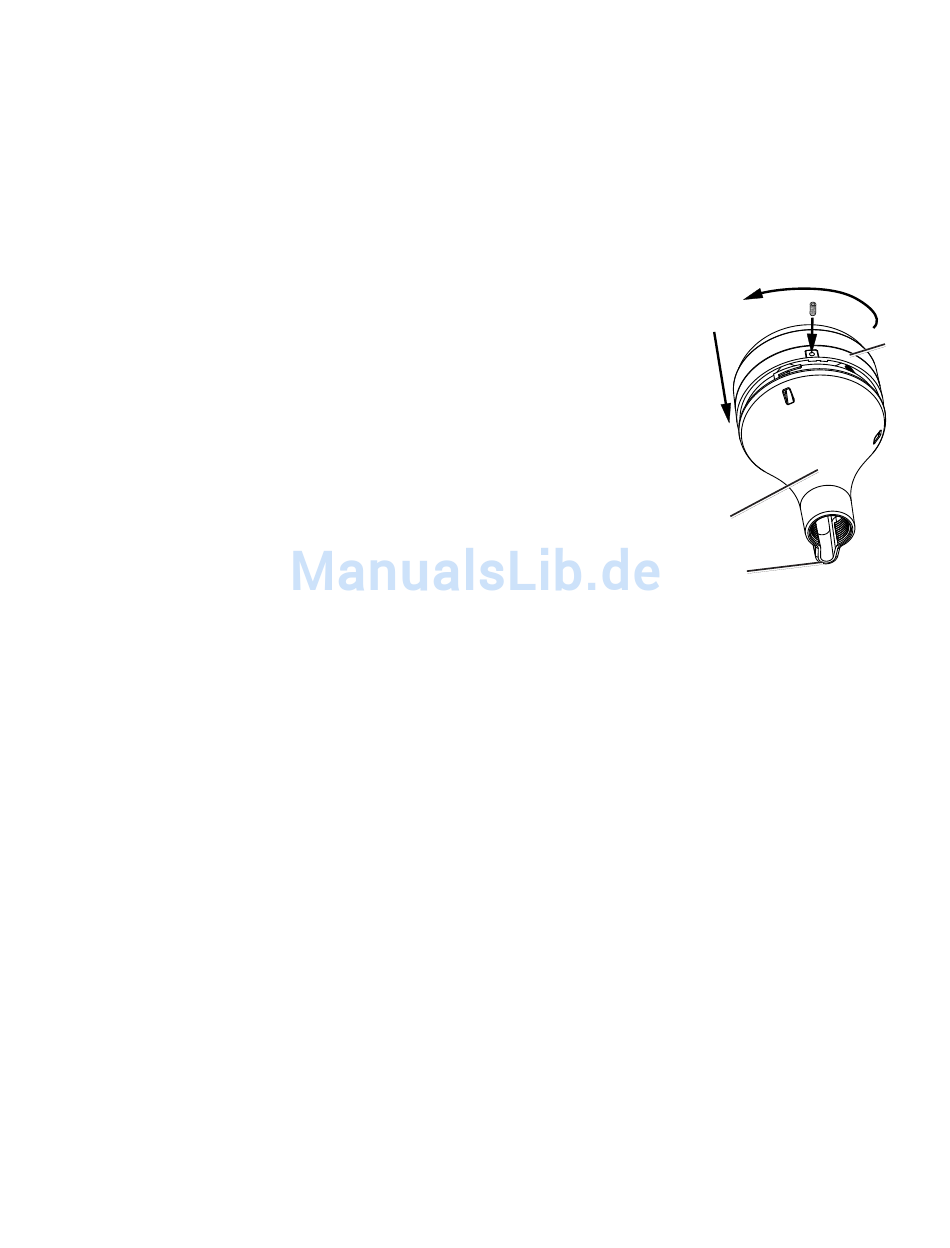

So montieren Sie die GA 30-Antenne mit außen geführtem Kabel:
1. Verlegen Sie das Kabel durch den Stangenmontageadapter, und legen Sie es in die senkrechte Nut entlang des Stangenmontageadapters.
2. Drehen Sie den Stangenmontageadapter auf eine Standardbootshalterung mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit 14 Windungen pro Zoll (nicht im
Lieferumfang enthalten). Ziehen Sie den Adapter nicht zu fest an.
3. Verbinden Sie das Kabel mit der GA 30-Antenne.
4. Setzen Sie die GA 30-Antenne auf den Stangenmontageadapter
5. Befestigen Sie die Antenne mit der mitgelieferten M3-Feststellschraube
6. (Optional) Wenn die GA 30-Antenne an der Stangenhalterung montiert ist, füllen Sie den Spalt in der senkrechten Kabelnut mit einem seewassertauglichen Dichtungsmittel.
7. Bringen Sie die Stangenbootshalterung am Boot an, wenn sie noch nicht befestigt wurde.
8. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und schließen Sie es mithilfe
des BNC-Steckers an den AIS 600 an.
So montieren Sie die GA 30-Antenne mit innen geführtem Kabel:
1. Positionieren Sie eine Standardbootshalterung mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit
14 Windungen pro Zoll (nicht im Lieferumfang enthalten) an der gewünschten Stelle, und markieren
Sie die ungefähre Mitte der Stange.
2. Bohren Sie ein Loch 19 mm (
/
Zoll) für das Kabel.
3
4
3. Befestigen Sie die Stangenbootshalterung am Boot.
4. Drehen Sie den Stangenmontageadapter auf die Stange. Ziehen Sie den Adapter nicht zu fest an.
5. Verlegen Sie das Kabel durch die Stange, und verbinden Sie es mit der GA 30-Antenne.
6. Setzen Sie die GA 30-Antenne auf den Stangenmontageadapter
bis sie sicher sitzt
➋
.
7. Befestigen Sie die Antenne mit der mitgelieferten M3-Feststellschraube
8. (Optional) Wenn die GA 30 an der Stangenhalterung montiert ist, füllen Sie die senkrechte Kabelnut mit einem
seewassertauglichen Dichtungsmittel.
9. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und schließen
Sie es mithilfe des BNC-Steckers an den AIS 600 an.
Anschließen einer VhF-Antenne an den AIS 600
Damit der AIS 600 AIS-Informationen senden und empfangen kann, muss das Gerät an eine VHF-Antenne (nicht im Lieferumfang enthalten) angeschlossen werden.
Schließen Sie eine VHF-Seefunkantenne über den Antennenanschluss an der Rückseite des Geräts an den AIS 600 an. Wenn Sie über ein VHF-Funkgerät auf dem Boot
verfügen, schließen Sie die VHF-Antenne an den AIS 600 an, und verbinden Sie das VHF-Funkgerät über das HF-Verbindungskabel mit dem AIS 600. Ziehen Sie dabei die
Schaltpläne zu Rate, die auf
Seite 3
Anschließen des AIS 600 an ein NMEA 2000-Netzwerk (optional)
Sie können den AIS 600 über ein vorhandenes NMEA 2000-Netzwerk an einen NMEA 2000-kompatiblen Plotter anschließen oder ein NMEA 2000-Basisnetzwerk
einrichten, falls auf dem Boot kein Netzwerk vorhanden ist. Weitere Informationen zu NMEA 2000 und zum Erwerb der erforderlichen Kabel und Steckverbinder finden
Sie unter www.garmin.com.
Im AIS 600-Schaltplan auf
Seite 3
ist ein Beispiel für den Anschluss eines AIS 600 an einen Garmin-Plotter über ein NMEA 2000-Netzwerk aufgeführt.
HInweIS: Wenn Sie mit NMEA 2000 nicht vertraut sind, finden Sie weitere Informationen im Handbuch Technische Informationen für Garmin NMEA 2000-Produkte im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk". Rufen Sie
AIS 600 – Anweisungen
➊
, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt
➊
, und drehen Sie sie im Uhrzeigersinn,
beginnen. Montieren Sie die Antenne anhand der im Lieferumfang der Antenne enthaltenen Installationsanweisungen.
www.garmin.com/garmin/cms/us/onthewater/nmea2000
➌
am Adapter.
➌
am Adapter.
➋
.
➊
Stangenmontageadapter
Senkrechte
Kabelnut
auf, und klicken Sie auf den Link „Manuals".
➋
➌
GA 30-
Antenne
7
