5. Anforderungen zur Inbetriebnahme
1. HDMI®-Quellgerät (PC, DVD-Player, Play Station etc.)
2. HDMI®-Anzeigegerät (TV, Monitor, Projektor etc.)
3. UTP/STP-Kabel CAT 6, CAT 6A oder CAT 7 Um dem LEEE-568B-
Standard zu entsprechen, wird empfohlen, qualitativ hochwertige
Netzwerkkabel zu verwenden

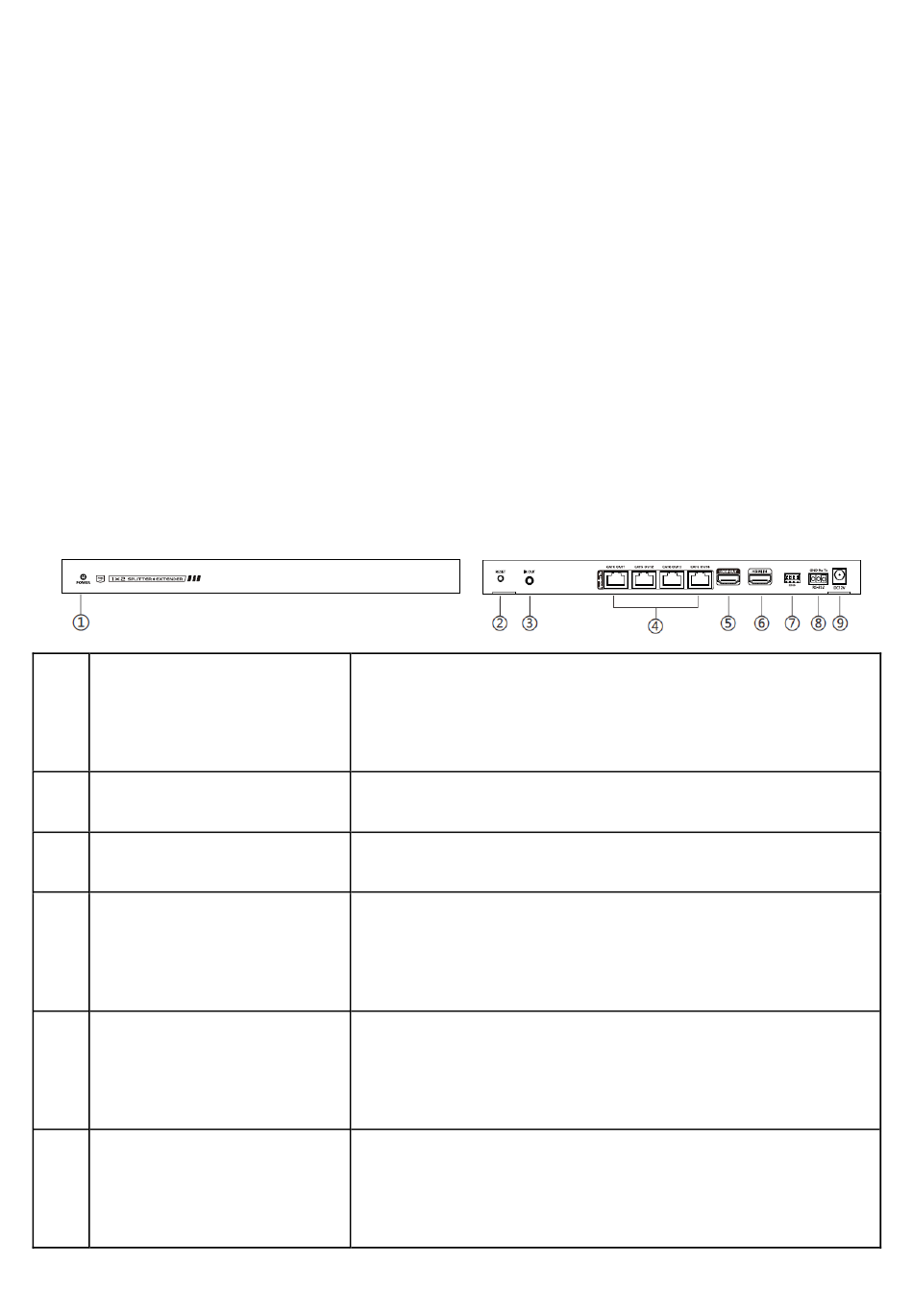

6. Beschreibung der Vorderseite
Sendereinheit
1
Stromanzeige
2
Resetknopf
3
IR-Ausgang
4
RJ45-
Ausgangsport
5
HDMI®-
Ausgangsport
6
HDMI®-
Eingangsport
Die Anzeige leuchtet blau, sobald die
Stromversorgung aktiv ist
Startet das Gerät neu
IR-Übertragungskabel anschließen
Netzwerkkabel CAT 6/6A/7 anschließen
Zum Anschluss von HDMI®-
Anzeigegeräten über HDMI®-Kabel
Zum Anschluss eines HDMI®-
Quellgeräts über HDMI®-Kabel
6
