4. Einstellung

Trennen sie immer das Stromkabel vom Netz bevor sie die Sicherung wechseln!

4.1. Sicherung wechseln

Benutzen sie einen Schlitzschraubendreher um den Sicherungshalter aus seinem Gehäuse zu hebeln.
Entfernen sie die zerstörte Sicherung und tauschen sie sie durch eine des exakt gleichen Typs.
Drücken sie den Sicherungshalter wieder an seinen Platz und verbinden sie das Stromkabel wieder.
4.2. Geräte verbinden
Sie benötigen einen seriellen Data Link um mehrere Geräte per DMX zu steuern oder um die Master
Slave Funktion zu benutzen. Die Menge der benötigten Kanäle bestimmt hierbei die maximale Menge
der Geräte, die sie anschließen können. Die Norm besagt hierzu:
Maximal darf das Kabel 500m lang sein und
Maximal 32 Geräte dürfen verbunden werden.

4.2.1. Datenkabel

Als Datenkabel verwenden sie bitte ein Standard DMX 512 Kabel mit 3 Pol Xlr Verbindern und
110Ohm Schirm. Wenn sie sich die Kabel selbst herstellen wollen, benutzen sie bitte entsprechend
gutes DMX Kabel!

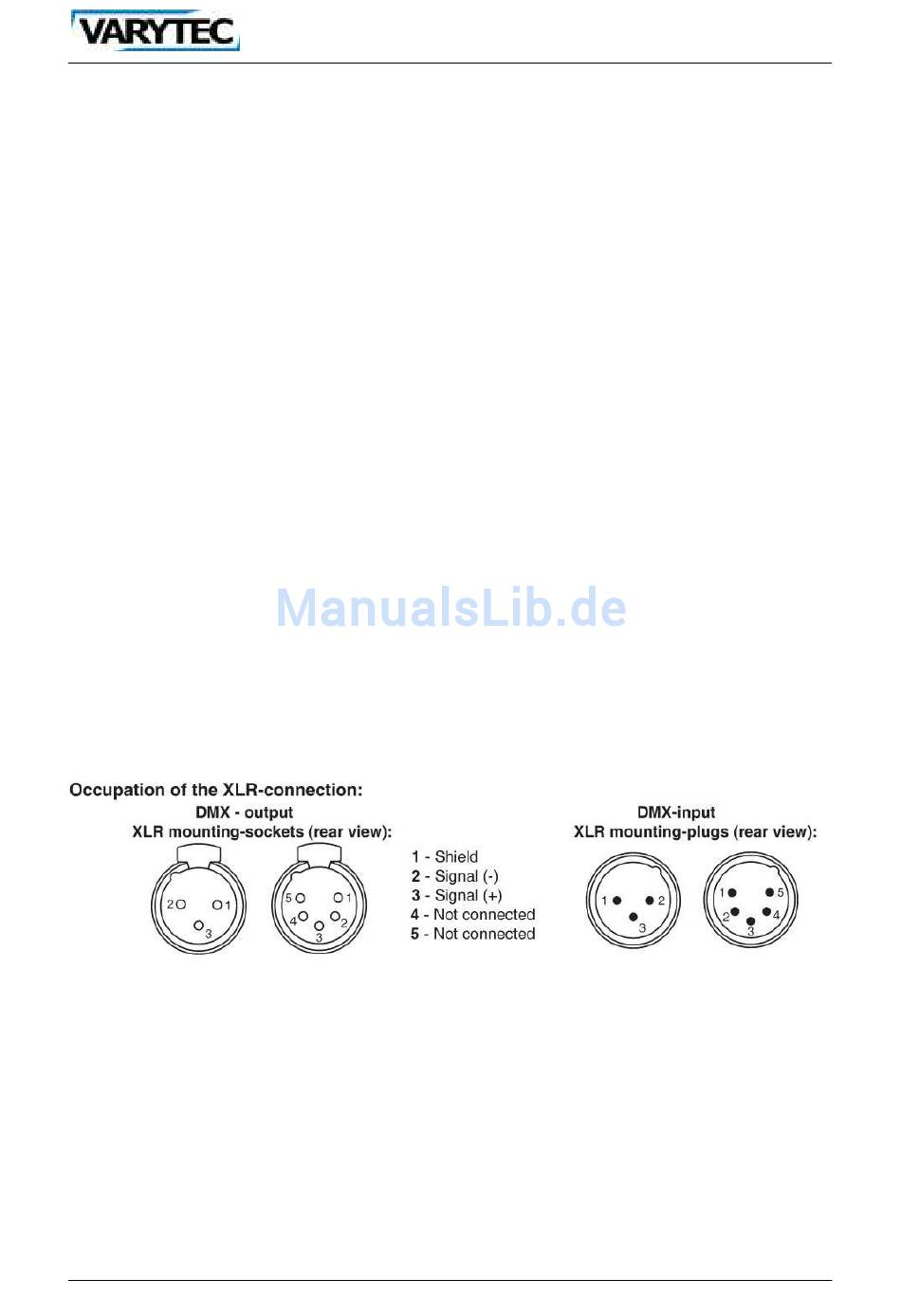

4.2.2. 3 Pin auf 5 Pin Adapter

Achtung1 Wenn sie einen Controller mit 5 Pin Ausgang benutzen, dann benötigen sie einen Adapter
auf 3 Pin XLR. Diesen können sie entweder fertig bei ihrem Händler kaufen oder wie hier angegeben
selbst anfertigen:

4.3. Master Slave/ DMX Verlinkung

1. Verbinden sie den männlichen 3 Pin XLR Stecker des DMX Kabels mit dem Ausgang des
ersten Gerätes.
2. Das Ende des DMX Kabels (3 Pin weiblich XLR) verbinden sie mit dem Eingang des nächsten
Gerätes.
3. Gehen sie weiter nach diesem Schema vor, bis alle gewünschten Geräte verbunden sind.
