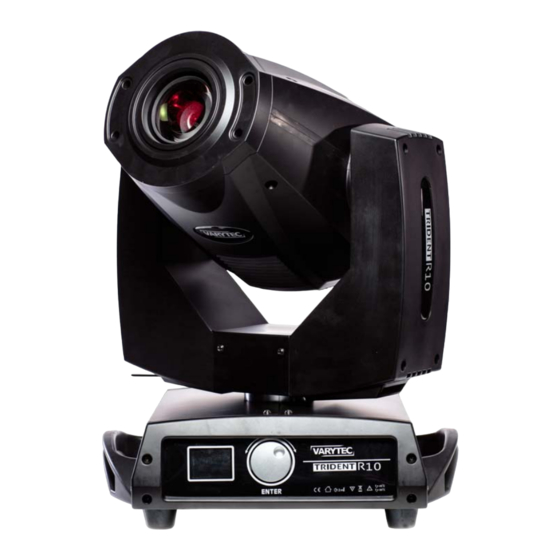

Varytec Trident R10 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Trident R10:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Varytec Trident R10
Inhaltszusammenfassung für Varytec Trident R10
- Seite 1 Bedienungsanleitung Trident R10 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise .......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 1.2. Zusätzliche Informationen zur Sicherheit ................4 Statement ............................5 2.1. Produktbeschreibung ....................... 5 ... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit. Ziehen Sie den Netzstecker, bevor Sie das Gehäuse öffnen. 1.1. Hinweise für den sicheren und einwandfreien Gebrauch Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es keinen extremen Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist. Betreiben Sie das Gerät nur in einer Umgebungstemperatur zwischen 0°C (32°F) ‐ 40°C (104°F). Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder Wärmequellen aus. Schützen Sie das Gerät vor Feuchtigkeit, Wasser und Staub! Das Gerät sollte nur an Orten aufgestellt werden, an denen keine hohe Luftfeuchtigkeit herrscht. Stellen Sie keine Flüssigkeiten auf oder in die Nähe des Systems. Stellen Sie das Gerät immer auf festen Untergrund! Stellen Sie das Gerät auf einen festen Untergrund, um Vibrationen zu vermeiden. Benutzen Sie keine chemischen Mittel zur Reinigung! Metallteile können mit einem feuchten Tuch gereinigt werden. Bevor Sie das Gerät säubern, ziehen Sie immer den Netzstecker! Wenn das Gerät nicht richtig funktioniert! ... -
Seite 4: Zusätzliche Informationen Zur Sicherheit
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. 1.2. Zusätzliche Informationen zur Sicherheit Zu hohe Temperatur Ta=40°C Bitte benutzen sie das Gerät nicht, wenn die Umgebungstemperatur höher als 40°C ist. Bruchgefahr Sollte die Linse gebrochen sein können sie das Gerät nicht weiter einsetzen. Tauschen sie die Linse in dem Fall nur gegen eine originale des Herstellers. Linsen Größe ist: d:74 x 30mm Fallsicherung Tragen sie den Karton immer nur zu zweit um Verletzungen vorzubeugen. Wenn sie das Gerät installieren muss die Halterung und die Aufnahme mindestens das 10 fache des Gewichts des Gerätes halten können. Benutzen sie immer ein entsprechendes Stahlseil als Safety um das Gerät zusätzlich zu sichern. Während sie an dem Gerät arbeiten muss der Bereich darunter geräumt werden. UV Schutz und Lampenexplosion Schauen sie niemals ungeschützt direkt in das Leuchtmittel. Die UV Strahlung wird durch die Linse und das Gehäuse geschirmt, aber ohne Gehäuse können Schäden am Auge auftreten. Vorsicht vor elektrischem Schlag Der elektrische Anschluss muss von einer Fachkraft vorgenommen werden. Bevor sie das Gerät einstecken, überzeugen sie sich davon, dass ihr Netz die richtige Spannung zur Verfügung stellt und einen Überspannungsschutz besitzt! Jedes Gerät muss zuverlässig geerdet sein. Unterbrechen sie die Stromverbindung wenn sie eine Lampe tauschen oder das Gerät öffnen müssen. Trennen sie das Gerät a uch bei Gewitter oder hoher Feuchtigkeit. ... -
Seite 5: Statement
Feuergefahr Achten sie darauf, dass die Hitzesicherung im Inneren korrekt funktioniert, diese darf niemals überbrückt werden. Ersetzen sie diese gegebenenfalls nur durch eine des gleichen Typs. Der Mindestabstand zu angeleuchteten Dingen ist 3m. Ab 3m sinkt die Beamtemperatur des Lichtstrahls unter 60°C. Lüfter und Lüftungsschlitze dürfen nicht verhüllt oder abgedeckt werden. Lassen sie mindestens 50cm Abstand zu allen Objekten im Umkreis. Stellen oder montieren sie nichts auf der Linse! Bevor sie mit dem Gerät arbeiten oder es demontieren warten sie mindestens 20min um das Gerät abkühlen zu lassen. 2. Statement Wenn die Ware die Firma verlässt sind die Waren gut verpackt und in bestem Zustand, da wir jedes Produkt vor der Auslieferung testen. Sollten sie also Fehler oder Beschädigungen fest stellen, melden sie diese sofort ihrer Lieferfirma oder ihrem Lieferanten. Bitte lesen sie diese Bedienungsanleitung gewissenhaft. Sie enthält Informationen über die Handhabung und Sicherheitsbestimmungen dieses Produktes. Eine Nicht Beachtung dieser Anleitung hat zur Folge dass keine Garantie für dieses Gerät gegeben werden kann. Technische Änderungen, die dem Fortschritt dienen, können jederzeit erfolgen. Diese werden nicht in der Anleitung gesondert erwähnt, sondern extra beigefügt. 2.1. Produktbeschreibung Vielen Dank, dass sie sich für den Trident R10 entschieden haben. Dieses Gerät ist auf dem aktuellen Stand der Technik und beinhaltet zahlreiche Features, ist CE Konform und wird dem DMX512 USITT 1990 Standard gerecht. Das Gerät ist passen für viele verschiedene Einsatzzwecke wie zum Beispiel in TV Studios, Diskos, Nachtclubs, Bars und Konzerte. ... -
Seite 6: Produkt Einführung
2.2. Produkt Einführung 2.2.1. Technische Daten Stromversorgung Spannung 110V ‐ 240V / 50‐60Hz Lichtquelle LM Typ YODN R10 280W Leistung 280W Farbtemperatur 8000K Optik Zoom 3,8° ‐ 45° Fokus ja Anschlüsse Strom in Anschlusskabel mit Stecker Strom out nein DMX in/out XLR Neutrik 3 Pol Funktionen Pan ja Tilt ja Farben Farbrad (17 Farben) Goborad 1 9x drehbar ... -
Seite 7: Verpackung
3. Verpackung 3.1. Lieferumfang Die Geräte können entweder im Karton verpackt sein, oder in Einzel Cases oder in Doppel Cases. Jedes einzelne Gerät beinhaltet dann folgendes Zubehör, was sie mit der Anzahl der Geräte multiplizieren müssen. Pro Gerät ist beinhaltet: Material Menge Anleitung 1pcs Hanging Brackets 2pcs Kabel 1pcs 3.2. Transportsicherung Um das Gerät zu schützen gibt es eine Transportsicherung. Diese müssen sie lösen bevor sie das Gerät mit dem Stromnetz verbinden. Wenn sie das Gerät transportieren muss die Transportsicherung wieder geschlossen werden, damit der Kopf des Gerätes nicht frei schwingen kann. 3.3. Lampentypen Es gibt zwei verschiedene Lampen, die grundsätzlich für das Gerät erlaubt sind: Bitte nutzen sie niemals andere Lampen als die hier erwähnten: Typ Watt Lebenszeit Farbtemp. Philipps UHP 260 260W 2200h 8000K YODN 280W 2200h 8000K ... -
Seite 8: Lampe Wechseln
3.3.1. Lampe wechseln Achtung! Wenn sie die Lampe wechseln dürfen sie diese niemals mit bloßen Fingern anfassen.. Die Körperfettschicht, die auf der Lampe zurück bleibt kann diese zerstören bzw brennt sich ein. 1. Unterbrechen sie die Stromzufuhr. Warten sie mindestens 20 min bevor sie das Gerät öffnen damit die vorherige Lampe abkühlen kann. Arretieren sie nun die Y Position des Gerätes auf 60°. 2. Benutzen sie einen Kreuzschlitzschraubendreher um das Gehäuse zu öffnen. Lösen sie den Lüfterhalter und das Kabel an den drei Punkten, die sie auf dem Bild unten sehen können. 3. Lösen sie nun die Schrauben des Lüfters wie hier gezeigt: 4. Drücken sie nun leicht auf den Reflektor wie in diesem Bild beschrieben ... -
Seite 9: Bedieneinheit
5. Ziehen sie dann die Lampe leicht in eine Richtung wie hier gezeigt. 6. Die Lampe lässt sich nun entnehmen, lösen sie jetzt noch die Kabel der Lampe und sie können sie entnehmen. 7. Installieren sie die neue Lampe entsprechend rückwärts. 4. Bedieneinheit 4.1. Erklärung Display Sektion Alle Menus im Display werden über das Jogwheel rechts neben dem Display gesteuert. Drehen verändert den Wert oder das Menü Drücken bestätigt den Wert. Verlassen wird das menü über den EXIT Menüpunkt, indem dort erneut das Jogwheel gedrückt wird. 9 / 23... -
Seite 10: Menü Baum
4.2. Menü Baum Main Menu Submenu 1 Submenu2 Function SET Function description DMX "Address" 1‐512 Address number set "Mode" "Smal" Simplify mode "Stan" Standard mode "Exte" Extended "Natu" Normal "ShowReve" ... - Seite 11 "DMX ", "DMX " Accept DMX "ReceMode" "Wire" Accept Wireless "Auto" AutoRun "Slve" Accept other signal control "Musc" Sound active "RunMode " Inside program Run "Auto" automatically "Off " keep signal data "SigClear" , "Open" clear signal data ▲ "Return " Return "Wink" Lamp off "Default " "Ilum" Lamp on "Wink" Lamp off by manual ...
-
Seite 12: Dmx Chart
"Fold" Recover Factory set "Save" Save factory set ★ Password input Enter "Defaults" "Fold" Recover to default "Off " Close other signal control reset "DMXReset" "Open" Open other signal control reset ★ "Redress " Password input Enter 00‐10 Set motors ★ "Brightne" Password input Enter "TimeLimi" 0000‐9999 Open fixture time limit "TimsLimi" 0000‐9999 fixture times limit "Passwor1" 000‐255 Revise password 1 ... - Seite 13 5 PT Speed 0 255 PT Speed from fast to slow 6 COLOR 0 4 Open White 5 9 Open White + Color 1 10 14 Color 1 15 19 Color 1 + Color 2 20 24 Color 2 25 29 Color 2 + Color 3 30 34 Color 3 ...
- Seite 14 55 59 Gobo 2 Shake 60 64 Gobo 3 Shake 65 69 Gobo 4 Shake 70 74 Gobo 5 Shake 75 79 Gobo 6 Shake 80 84 Gobo 7 Shake 85 89 Gobo 8 Shake 90 94 Gobo 9 Shake ...
- Seite 15 150 154 Gobo 13 Shake 155 159 Gobo 14 Shake 160 164 Gobo 15 Shake 165 169 Gobo 16 Shake 170 174 Gobo 17 Shake 175 210 Gobo wheel rotation slow to fast clockwise 211 224 Stop at any position 225 255 Gobo Wheel rotation slow to fast counterclockwise 10 ...
-
Seite 16: Mode 2 Normal Modus 17 Kanal
4.3.2. Mode 2 Normal Modus 17 Kanal Channe Value l from Value to Description 1 PAN 0 255 Pan 2 PAN f 0 255 Pan Fine 3 TILT 0 255 Tilt 4 TILT f 0 255 Tilt Fine 5 PT Speed 0 255 PT Speed from fast to slow 6 COLOR 0 4 Open White ... - Seite 17 10 14 Gobo 2 15 19 Gobo 3 20 24 Gobo 4 25 29 Gobo 5 30 34 Gobo 6 35 39 Gobo 7 40 44 Gobo 8 45 49 Gobo 9 ...
- Seite 18 105 109 Gobo 4 Shake 110 114 Gobo 5 Shake 115 119 Gobo 6 Shake 120 124 Gobo 7 Shake 125 129 Gobo 8 Shake 130 134 Gobo 9 Shake 135 139 Gobo 10 Shake 140 144 Gobo 11 Shake ...
-
Seite 19: Mode 3 Extended Mode 24 Kanäle
130 139 Reset complete after 3 seconds 140 255 no function 16 Move 0 255 preprogramed effects 17 Speed 0 255 Speed for Effects from slow to fast 4.3.3. Mode 3 Extended Mode 24 Kanäle Value Channel from Value to Description 1 PAN 0 255 Pan 2 PAN f 0 255 ... - Seite 20 135 139 Color 13 + Color 14 140 144 Color 14 145 149 Color 14 + Open White 150 200 Color Rotation from slow to fast clockwise 201 204 Stop at any position 205 255 Color Rotation From fast to slow counterclockwise 7 Gobo 1 0 4 Gobo offen 5 9 Gobo 1 ...
- Seite 21 55 59 Gobo 11 60 64 Gobo 12 65 69 Gobo 13 70 74 Gobo 14 75 79 Gobo 15 80 84 Gobo 16 85 89 Gobo 17 90 94 Gobo 1 Shake ...
- Seite 22 Prism Rotation clockwise counterclockwise 210 255 alterning from slow to fast 20 Index Prism 0 255 Index Prism 0‐360° 21 Index P f 0 255 Index Prism fine 22 Reset 0 33 no function Lamp off after 3 seconds when dimmer and shutter 34 36 are both at 0 37 79 no function Lamp On after 3 seconds when dimmer and shutter 80 89 are at 255 90 ...
- Seite 23 Importeur: B & K Braun GmbH Industriestraße 2 D‐76307 Karlsbad www.bkbraun.com info@bkbraun.com 23 / 23...
