Bedienungsanleitung

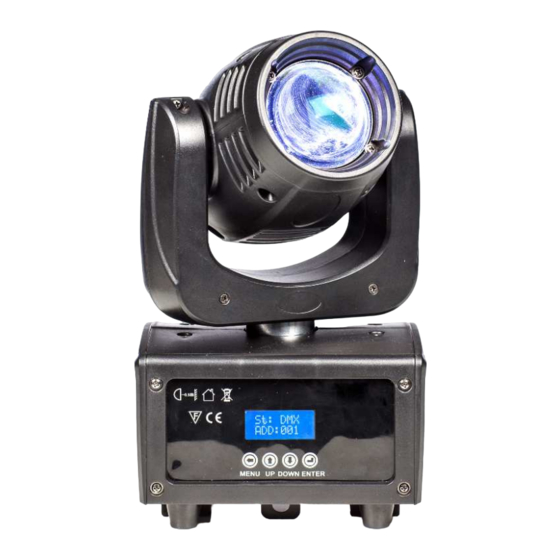

LED Easy Move Micro
Beam White

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec Easy Move

Inhaltszusammenfassung für Varytec Easy Move

  • Seite 1 Bedienungsanleitung LED Easy Move Micro Beam White...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen.

  • Seite 4: Bestimmungsgemäße Verwendung Des Geräts

    2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.

  • Seite 5: Überkopfbefestigung

    2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen.
  • Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.

  • Seite 7: Einleitung

    3. Einleitung Vielen Dank für den Kauf des LED Easy Move Micro Beam. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 1. Display 6. Power in P-Con 2.

  • Seite 8: Verbindungen

    4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor.

  • Seite 9: Bedienung

    5. Bedienung Drücken Sie MENU um ins erste Menü zu gelangen und benutzen Sie UP/DOWN um das gewünschte Untermenü anzuwählen. Um das Untermenü zu öffnen, müssen Sie ENTER drücken, auch hier können Sie wieder mit UP/DOWN den gewünschten Menüpunkt anwählen und mit ENTER bestätigen. Drücken Sie MENU um die Einstellungen zu speichern.

  • Seite 10: Dmx Tabelle

    6. DMX Tabelle 6.1. DMX Modus Standard (8 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Geschwindigkeit Pan/Tilt schnell-langsam Keine Funktion Höchste Geschwindigkeit Dimmer Weiß Strobo Keine Funktion Strobo Keine Funktion Automatikprogramme 6.2. DMX Modus Basic (6 Kanäle) Kanal Wert von Wert bis...

  • Seite 11: Technische Daten

    7. Technische Daten Stromversorgung Spannung AC 100-240 V; 50/60 Hz Stromaufnahme max. 37 W Lichtquelle LM Typ Farbspektrum Weiß Leistung 30 W Anzahl Leistung 1 x 30 W Anschlüsse Strom in P-Con Strom out P-Con XLR in/out 3pol 540 / 630 Tilt Steuerung Sound-to-light...
  • Seite 12 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
