Inhaltszusammenfassung für Varytec easy scan xt3 led

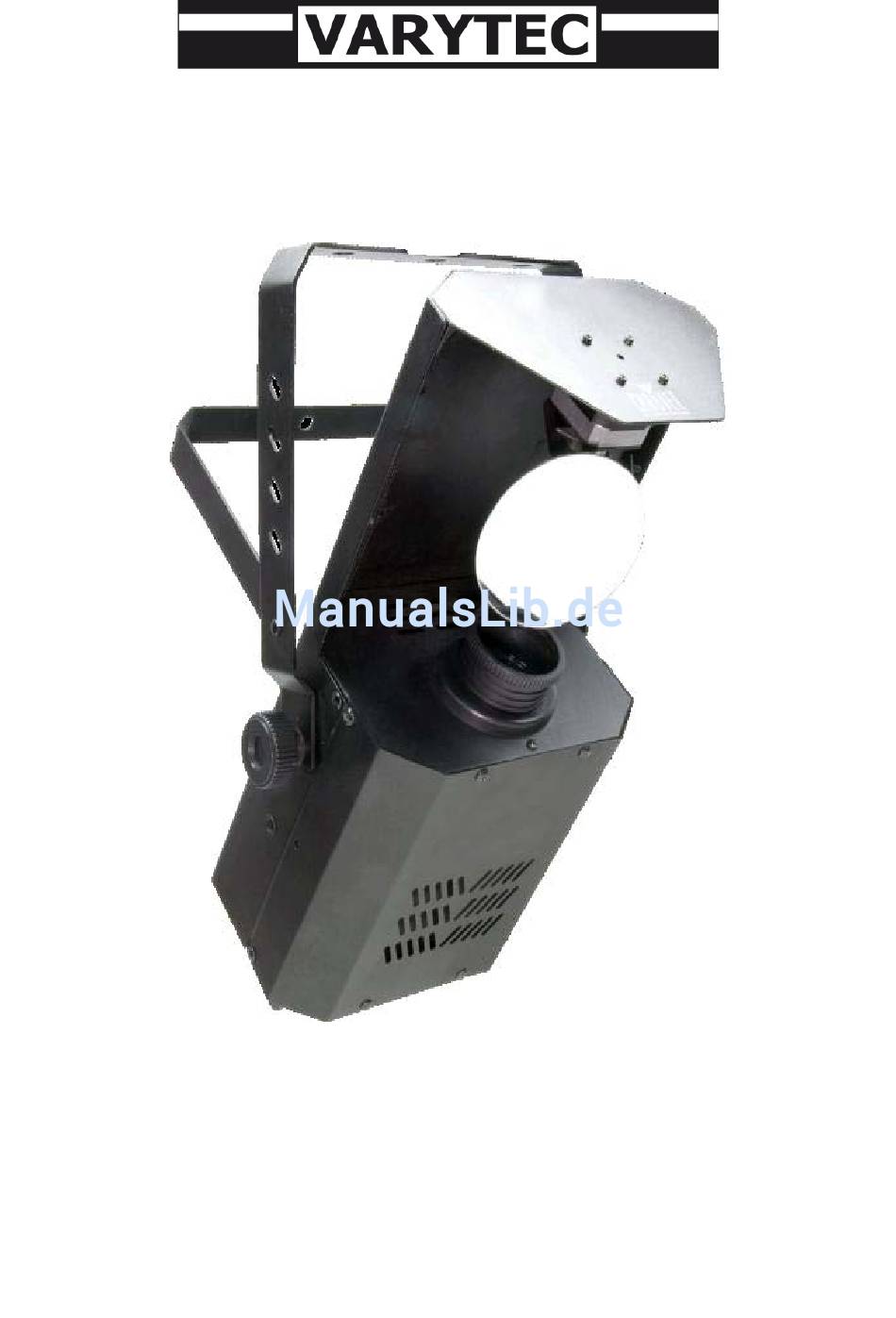

- Seite 1 Bedienungsanleitung Easy Scan XT3 LED...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bevor sie beginnen........................4 2.1. Was ist im Paket ........................4 2.2. AC Stromanschluss........................ 4 Einführung ..........................4 3.1. Funktionen ..........................4 Produkt Übersicht ........................5 DMX Kanal Belegung ......................... 6 Einstellungen .......................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Bevor Sie Beginnen
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Produkt Übersicht
4. Produkt Übersicht 5 / 14... -
Seite 6: Dmx Kanal Belegung
5. DMX Kanal Belegung Funk. Kanal 1 Special / Strobe Kanal 2 Gobo Kanal 3 Farbe Kanal 4 Kanal 5 Tilt 6. Einstellungen 6.1. Lichtquelle Das Gerät nutzt keine Halogen Lampe als Lichtquelle. Statt dessen nutzt eine extrem helle LED die bereits vorinstalliert ist und nicht eingestellt bzw getauscht werden muss. -
Seite 7: Verbinden Mehrerer Geräte Und Dmx Wissen
7. Verbinden mehrerer Geräte und DMX Wissen 7.1. Geräte verbinden Man benötigt einen seriellen Date Link um mittels des DMX 512 Signals ein oder mehrere Geräte miteinander zu verbinden und zu synchronisieren. Geräte in einem seriellen Data Link müssen in einer einzelnen Linie mit einander verbunden werden. -
Seite 8: 3-Pol Zu 5-Pol Adapter
Achtung, es darf kein Kontakt zwischen Common und dem Gehäuse des Gerätes entstehen. Den Common zu erden kann eine Erdungsschleife verursachen, und das Gerät arbeitet nicht mehr richtig. Testen sie die Kabel mit einem Ohmmeter um die korrekte Polung zu kontrollieren. 7.3. -
Seite 9: Benutzung Des Dmx Modus
DMX Modus In diesem Modus kann das Gerät durch jeden handelsüblichen DMX Controller gesteuert werden. 9.2. Benutzung des DMX Modus Verbinden sie die Geräte miteinander, indem sie DMX Kabel benutzen. Stellen sie die individuelle DMX Adresse ein, indem sie die Dipswitches benutzen. Wenn die Geräte ein DMX Signal registrieren werden sie automatisch in den DMX Modus wechseln. -
Seite 10: Einstellen Der Start Adresse
9.4. Einstellen der Start Adresse Stellen sie mit Hilfe des Dipswitches die Start Adresse ein. Jeder DIP ist einem bestimmten Wert zugeordnet aus dessen Summe sich die DMX Adresse zusammen setzt. Die folgenden Information werden ihnen helfen das binäre Adressiersystem zu verstehen: 1) suchen sie den Dip mit dem Wert, der am nächsten an ihrer DMX Adresse dran ist. -
Seite 11: Adresstabelle
9.4.2. Adresstabelle 11 / 14... -
Seite 12: Zubehör Controller
Zubehör Controller Optional kann der Easyscan XT3 Remote Controller erworben werden. Er wird mittels der Klinke Buchse am Gerät mit dem ersten Gerät verbunden. Die restlichen Geräte in der Reihe werden per DMX Kabel verbunden. Die Funktionen des Remote Controllers stellen sich wie folgt dar Stand By Modus Funktion... -
Seite 13: Technische Daten
Technische Daten Maße 441 x 256 x 142mm Gewicht 4,6kg Netzteil 100 – 240V AC 50/60Hz Sicherung F3 A 250V 5 x 20mm fast blow Stromverbrauch Stromausgang Max 40 Geräte bei 240V Lichtquelle 22W LED Weiß 50000h Helligkeit 1,530 Lux @1m Abstrahlwinkel 15°... -
Seite 14: Importeur
Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 14 / 14...
