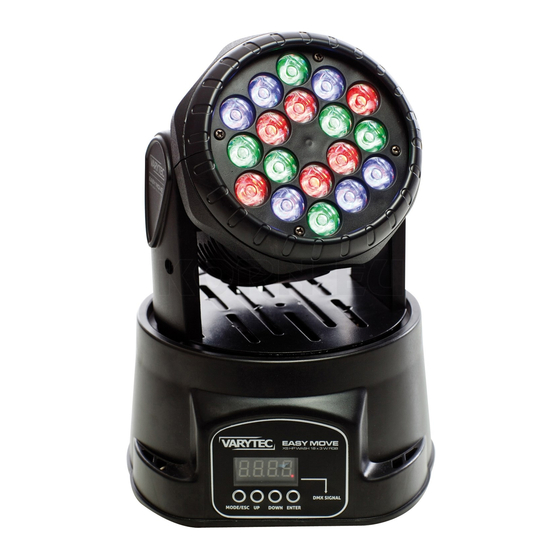

Varytec Easy Move XS HP Wash Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Varytec Anleitungen
  4. Lichtanlage
  5. Easy Move XS HP Wash
  6. Bedienungsanleitung

Varytec Easy Move XS HP Wash Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Easy Move XS HP Wash:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Easy Move XS
HP Wash

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec Easy Move XS HP Wash

Inhaltszusammenfassung für Varytec Easy Move XS HP Wash

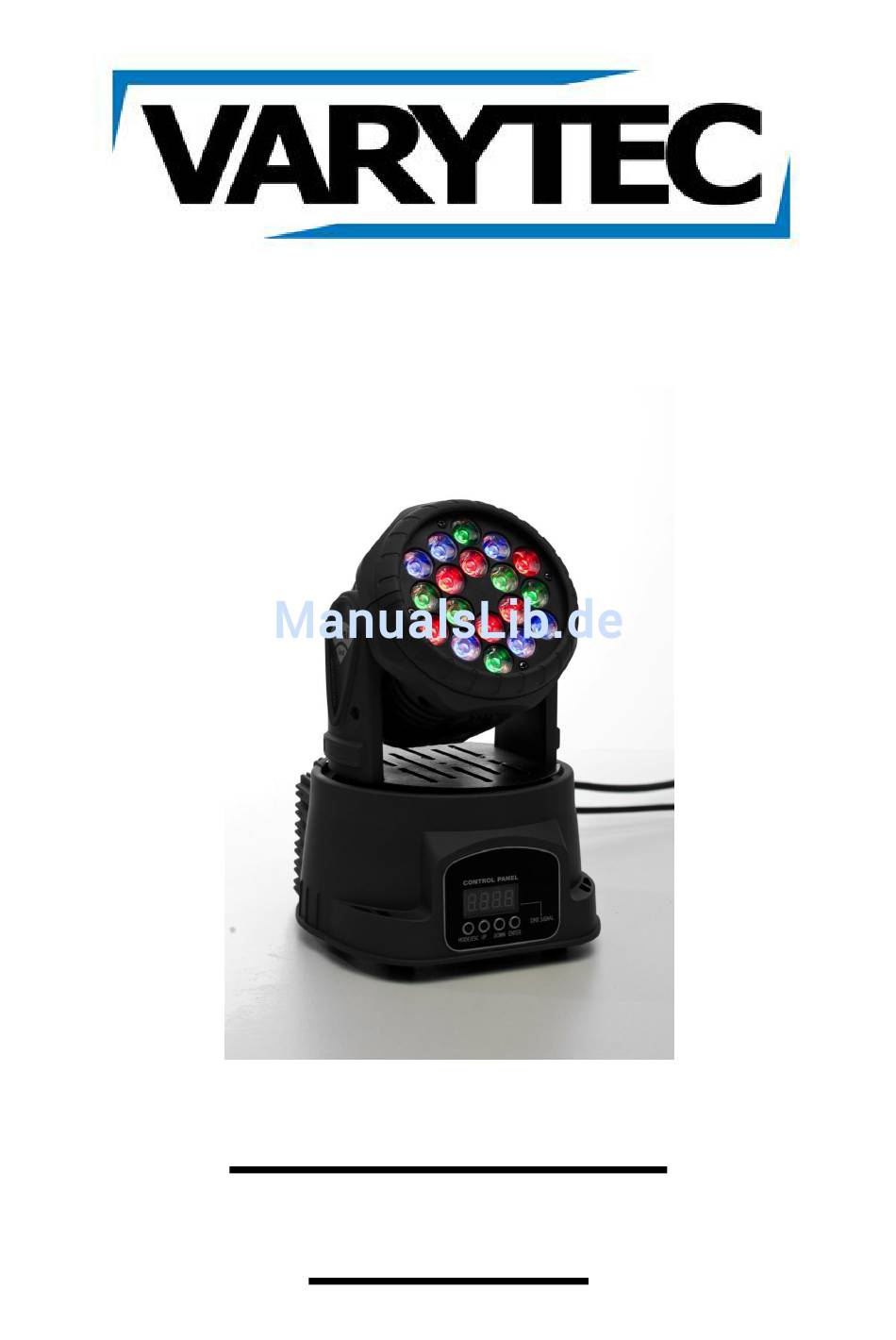

  • Seite 1 Bedienungsanleitung Easy Move XS HP Wash...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einleitung .............................4 2.1. Packliste ..........................4 2.2. Entpacken ...........................4 2.3. AC Stromanschluss ......................4 2.4. Sicherheitshinweise ......................5 Einführung ...........................6 3.1. Vorteile ..........................6 3.2. DMX Kanäle ........................6 Set Up ............................7 4.1. Sicherungswechsel ......................7 4.2.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Einleitung

    ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein.

  • Seite 5: Sicherheitshinweise

    2.4. Sicherheitshinweise Bitte lesen sie die Hinweise aufmerksam durch, sie enthalten wichtige Informationen zur Installation, Verwendung und Wartung dieses Produkts. Vergewissern sie sich, dass die verfügbare Spannung mit der, die das Gerät benötigt, übereinstimmt. Versuchen sie nicht, das Gerät zu betreiben, wenn das Stromkabel beschädigt oder abgerissen ist. Versuchen sie nicht, die Erdung vom Netzkabel zu entfernen oder gar abzureißen.

  • Seite 6: Einführung

    3. Einführung 3.1. Vorteile Verschieden Farben oder RGB Farbstrobe Elektronischer Dimmer 0 -100% Eingebautes Mikrophon DMX 512 kontrollierbar Auto/ Master-Slave Synchronisation Mehrkanalmodus 3.2. DMX Kanäle 5 Kanal Modus Kanal Funktion TILT DIMMER & STROBE FARBE BLANK 12 Kanal Modus Kanal Funktion PAN FINE TILT...

  • Seite 7: Set Up

    4. Set Up Trennen sie die Stromverbindung, bevor sie die Sicherung durch eine desselben Typs ersetzen. 4.1. Sicherungswechsel Benutzen sie einen Schlitzschraubendreher um den Halter aus seinem Gehäuse zu drücken. Entfernen sie die zerstörte Sicherung und ersetzen sie sie mit einer des selben Typs. Setzen sie den Sicherungshalter wieder ein und verbinden sie das Gerät wieder mit dem Stromnetz.

  • Seite 8: Erstellen Einer Dmx Verlinkung Der Geräte

    4.4. Erstellen einer DMX Verlinkung der Geräte 1. Verbinden sie den männl. 3Pol Verbinder mit dem DMX Ausgang des ersten Moving Heads. 2. Verbinden sie das Ende des Kabels (3 Pol weiblich) mit dem nächsten Gerät in der Linie. 3. Verfahren sie weiter so. bis alle Geräte verbunden sind. 4.

  • Seite 9: Invertierungen

    5.4. Invertierungen Dadurch dass das Gerät in jeder Position hängend oder stehend betrieben werden kann, gibt es auch die Möglichkeit das Display zu drehen, sowie Pan und Tilt zu invertieren. 5.4.1. Tilt Invertierung einstellen Um in das Menü zu gelangen drücken sie den MODE/ESC Knopf bis t.L (normal) oder rt.L (invertiert) im Display erscheint.

  • Seite 10: Slave Modus

    6.3. Slave Modus Mehrere Geräte können wie oben beschrieben verbunden werden und von einem Master Gerät die Befehle entgegen nehmen. Dadurch reagieren alle Geräte synchron mit dem Master Gerät. Die Verbindung sollte durch ein Standard DMX Kabel vollzogen werden. Hierzu muss sich das Master Gerät im Automatik Modus oder im Sound Aktiv Modus befinden.

  • Seite 11: Vorgespeicherte Farben

    6.6. Vorgespeicherte Farben Das Gerät besitzt ein simuliertes Farbrad. Diese Farben können im DMX Modus angesteuert werden oder laufen im Auto Modus mit. Color Preset Weiß Dunkles Grün Dunkles Blau Helles Blau Magenta Gelb Lila Orange Helles Grün Pink Ocker Gold Purpur Violett...
  • Seite 12 64-77 Hellblau 78-91 Magenta 92-105 Gelb 106-119 Lila 120-133 Orange 134-147 Hellgrün 148-161 Pink 162-175 Ocker 176-189 Gold 190-203 Purpur 204-217 Violet 218-231 Dunkellila 232-255 Farbwechsel 0-255 Im 12 Kanal Modus Kanal Funktion 0-255 0-255 PAN FINE TILT 0-255 0-255 TILT FINE PAN/TILT SPEED 0-255...

  • Seite 13: Technische Daten

    Sound 4 188-202 Sound 5 203-217 Sound 6 218-232 Sound 7 233-255 Sound 8 7. Technische Daten Model Easy Move XS HP Wash Volt 230V/ 50Hz 18X3W LED Maße 225mm*225mm*270mm Netto Gewicht 4.2Kg Stromverbrauch 80W max. Pan Winkel Max 540°...
  • Seite 14 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 14 / 14...
