se:
Empfänger 33506 (GR-12): Kanal 1 und 6 (oder 2 und 5)
An die Buchse mit der Bezeichnung „5" - Kanal 5 - werden die optionalen Telemetriesensoren an-
geschlossen, mit Hilfe der USB-Schnittstelle erfolgen die Firmware-Updates über diese Buchse. Bei
Empfänger GR-12S (Best.-Nr. 33505) wird dann zusätzlich das Adapterkabel Best.-Nr. 23048 benötigt.
Werden die optionalen Telemetriesensoren an Buchse 5 angeschlossen, kann an diesem Ausgang kein
Servo mehr betrieben werden.
Beachte: um die Telemetriefunktion von Kanal 5 zu nutzen, muss im Telemetriemenü „EINSTEL-
LEN.ANZEIGEN" des Senders bzw. „SETTING AND DATAVIEW" der Smart-Box im Display „SER-
VOKURVE - RX CURVE" unter „5CH FUNCTION" auf „SENSOR" umgestellt werden. Werden die
optionalen Telemetriesensoren an Buchse 5 angeschlossen, kann an diesem Ausgang kein Servo mehr
betrieben werden! Serienmäßig ist bei Kanal 5 die Servofunktion aktiviert - Anzeige SERVO.
3.2. Unterspannungswarnung
Sinkt die Empfängerspannung unter 3.8 V, erfolgt eine Unterspannungswarnung durch das HF-Modul
des Senders in Form des „allgemeinen Alarmtons", eines gleichmäßigen Piepsen im Rhythmus von ca.
einer Sekunde.
3.3 temperaturwarnung
Sinkt die Empfängertemperatur unter -10° C oder übersteigt +70°C, erfolgt eine Warnung durch das HF-
Modul des Senders in Form des „allgemeinen Alarmtons", eines gleichmäßigen Piepsen im Rhythmus
von ca. einer Sekunde.
4. FIRmWARE UpDATE GRAUpNER-HOTT EmpFäNGER 33505 / 33506
Firmware Updates des Empfängers werden über den Ausgang Kanal 5 mit Hilfe eines PCs mit Windows
XP, Vista oder 7 durchgeführt. Dazu benötigen Sie die separat erhältliche USB-Schnittstelle Best.-Nr.
7168.6 und das Adapterkabel Best.-Nr. 7168.6A oder 7168.S (33505 zusätzlich Adapterkabel Best.-Nr.
23048).
Die dazu benötigten Programme und Dateien finden Sie bei den entsprechenden Produkten jeweils
unter Download auf www.graupner.de.
4.1. empfänger
03
Kanal 1 und 6

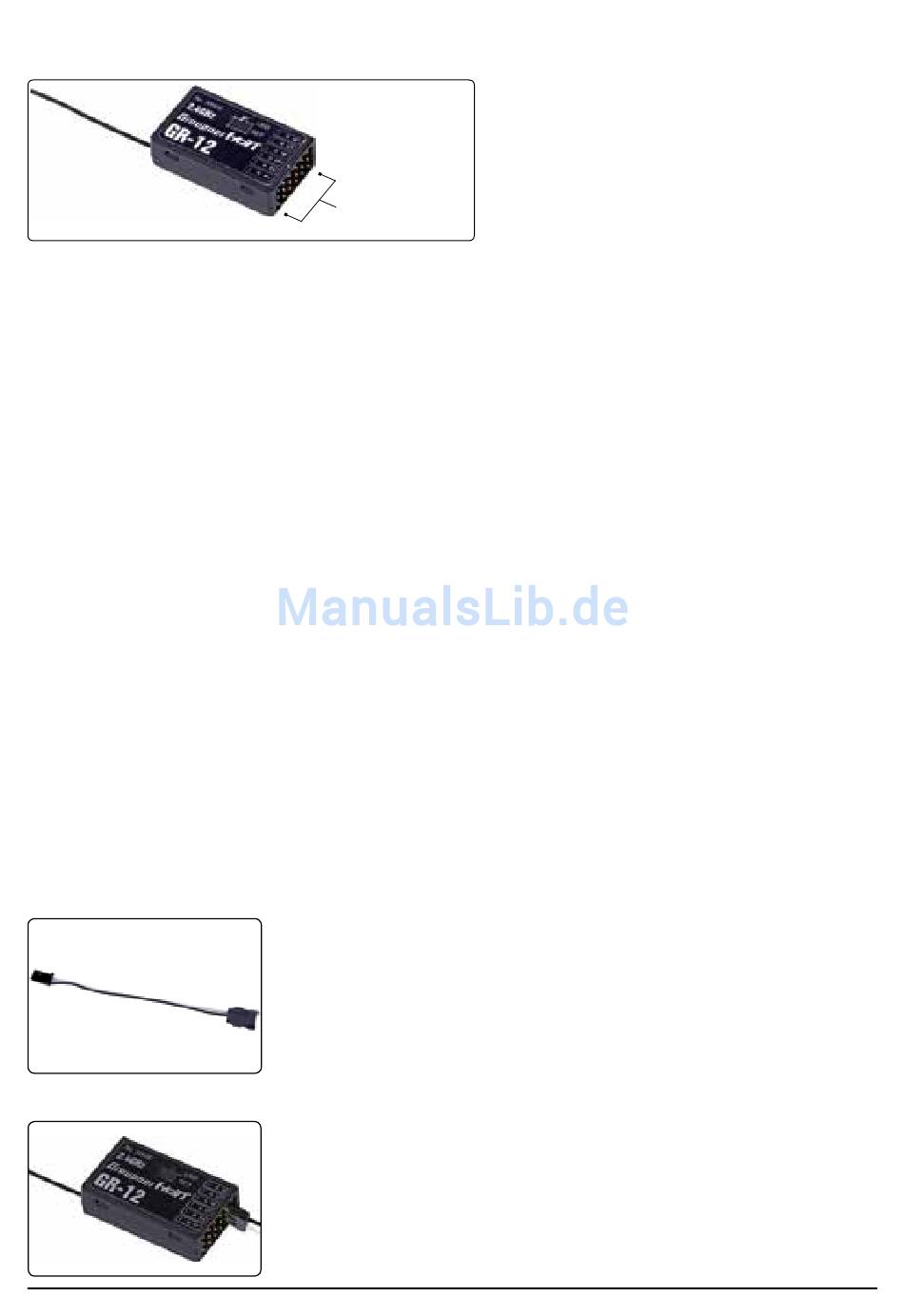

Verbinden Sie das Adapterkabel mit der USB Schnittstelle Best.-Nr.
7168.6. Das Stecksystem ist verpolungssicher, achten Sie auf die kleinen
seitlichen Nasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker
sollte leicht einrasten.
Empfänger GR-12 (Best.-Nr. 33506):
Stecken Sie das Adapter-Kabel wie in der Abb. gezeigt in Kanal 5 des
Empfängers. Das Stecksystem ist verpolungssicher, achten Sie auf die
kleinen seitlichen Fasen. Wenden Sie auf keinen Fall Gewalt an, der Ste-
cker sollte leicht einrasten.
Die schwarze Litze muss nach oben (-), die orange nach unten (T).
Empfänger GR-12S (Best.-Nr. 33505): es wird zusätzlich ein Adapterka-
Bedienungsanleitung Empfänger GR-12 Graupner HoTT 2.4
