Verwandte Anleitungen für Kobold KFR
Inhaltszusammenfassung für Kobold KFR

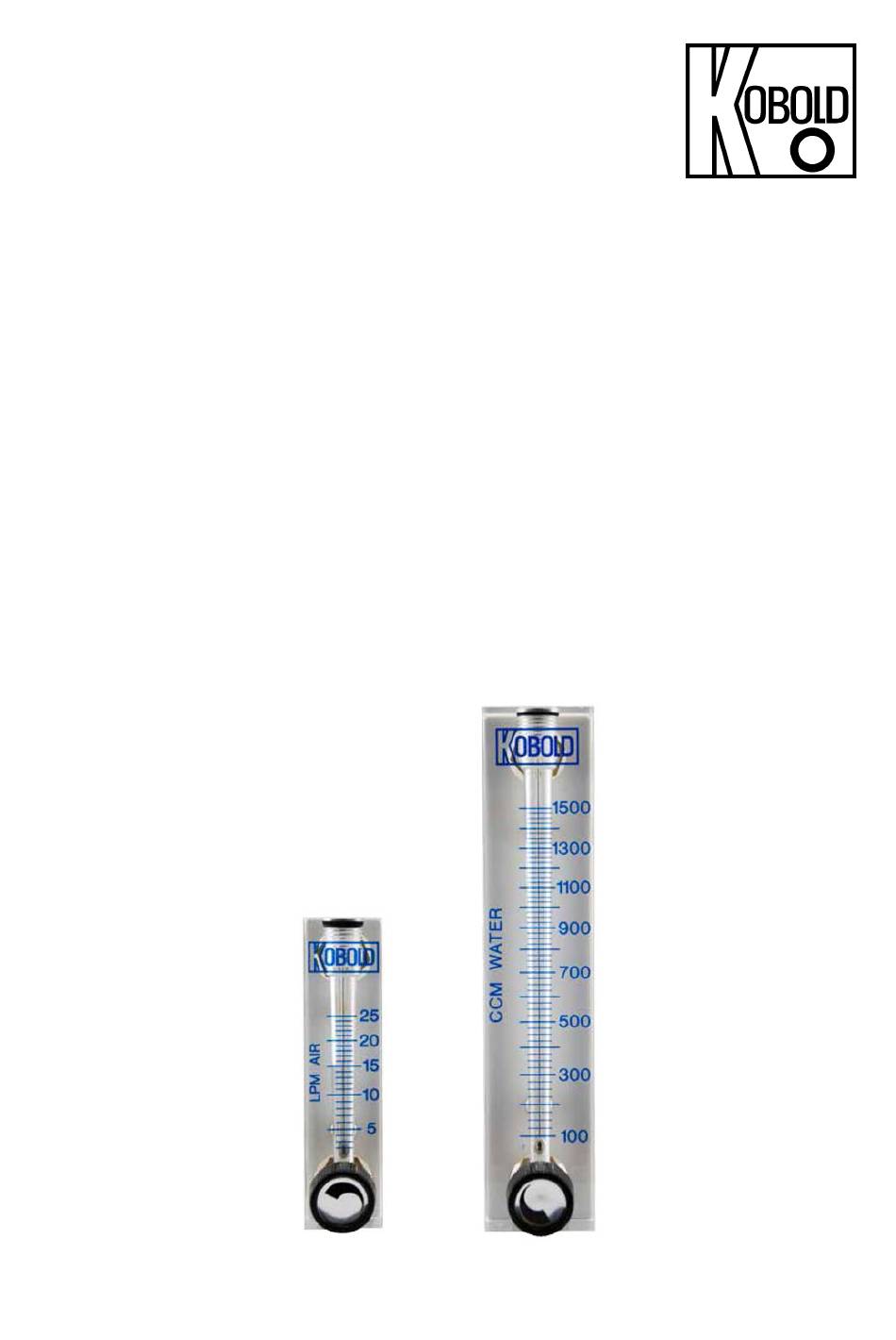

- Seite 1 Bedienungsanleitung für Kleinstmengen-Schwebekörper- Durchflussmesser Typ: KFR...
-
Seite 2: Inhaltsverzeichnis
Kontrolle der Geräte ..................3 Bestimmungsgemäße Verwendung .............. 4 Arbeitsweise ....................4 Installation & Betriebsanleitung für KFR-1000 bis KFR-4500 ......4 Erzielen genauer Durchflussraten ............4 Montage ....................5 ... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Bestimmungsgemäße Verwendung
Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewährleistung übernehmen. 5. Arbeitsweise Der KOBOLD-Durchflussmesser Typ KFR arbeitet nach dem bewährten Schwebekörper-System, d.h. die Einbaulage ist senkrecht und der Durchfluss ist von unten nach oben. Das Gerät hat eine »Ein Teil« Konstruktion, d.h. es besteht nur aus einem Acryl-Gehäuse mit abnehmbaren Anschlüssen aus PVC, Ms oder... -
Seite 5: Montage
Baugruppe der Stabführung erneut im Gehäuse des Durchflussmessers. Stellen Sie sicher, dass die Stabführung fest im Gehäuse des Messgeräts sitzt. Setzen Sie den Oberpfropfen erneut ein und beachten Sie dabei, dass die Stabführung korrekt ausgerichtet ist. KFR K04/0322 Seite 5... -
Seite 6: Installation & Betriebsanleitung Für Kfr-5000 Und Kfr-6000
7. Installation & Betriebsanleitung für KFR-5000 und KFR-6000 KFR-5000 KFR-6000 Acrylblock-Durchflussmesser sind für unterschiedliche Bereiche als SAE und als SI-Einheiten für Luft und Wasser erhältlich (siehe Bestelldaten). Diese Direktmessgeräte sind ebenfalls für andere Gase und Flüssigkeiten erhältlich. Wenn das Messgerät mit anderen Flüssigkeiten als Luft oder Wasser verwendet werden soll, dann konsultieren Sie... -
Seite 7: Reinigung Und Demontage
6,5 bar Anschluss: KFR-2... und KFR-4...: 1/8 NPT IG nach hinten Zubehör: Schlauchtülle aus PPH, weiß, gerade Für ¼“ Schlauchdurchmesser KFR-5...: 1 NPT IG nach unten und oben KFR-5..PM (mit der Option Schalttafeleinbau): Anschluss nach hinten Werkstoffe KFR K04/0322 Seite 7... -
Seite 8: Bestelldaten
KFR-4173* Zubehör: Schlauchtüllensatz, gerade für ¼“ Schlauch KFR-PPH W 024 * Anschluss ¼“ NPT IG nach hinten und Doppelskala l/min und l/h; nicht kombinierbar mit „KFR-PPHW024“ Typ KFR-5... (Baulänge 343 mm (277 mm für Schalttafeleinbau), Genauigkeit ±2% vom ME) Luftmessbereich Schwebekörper-... -
Seite 9: Abmessungen
10. Abmessungen KFR-2... und KFR-4... [mm] KFR-2... 76,2 25,4 41,3 30,2 28,6 KFR-4...(1/8) 34,9 88,9 38,1 28,6 KFR-4...(1/4) 28,6 88,9 38,1 34,9 KFR K04/0322 Seite 9... - Seite 10 KFR-5... Seite 10 KFR K04/0322...
-
Seite 11: Eu-Konformitätserklärung
Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Kleinstmengen-Schwebekörper-Durchflussmesser Typ: KFR -... mit den unten angeführten Normen übereinstimmt: EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe folgende EU-Richtlinie erfüllt: 2011/65/EU RoHS (Kategorie 9)
