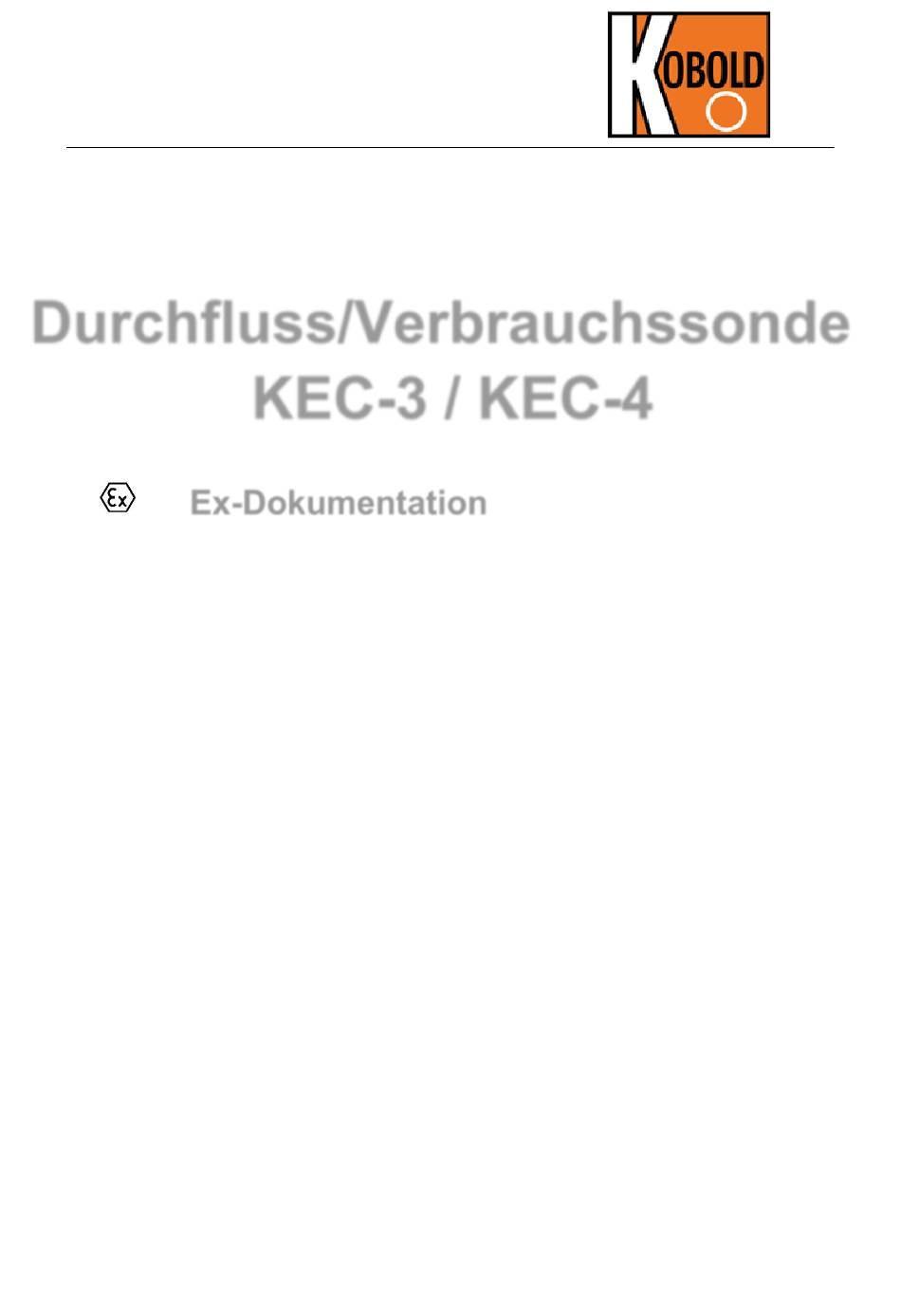

- Seite 1 DE – Deutsch Durchfluss/Verbrauchssonde KEC-3 / KEC-4 Ex-Dokumentation KEC-3 / KEC-4 Deutsch V1.00 Seite 1 von 10...
- Seite 2 Typenschild ..........................6 Kabel-/ Leitungseinführungen bzw. Verschlusskappen ............ 7 Elektrischer Anschluss ....................8 Potentialausgleich ......................... 8 Technische Daten ......................9 Reparaturen und Kalibrierung ..................9 Reparatur / Service ........................ 9 Kalibrierung ..........................9 KEC-3 / KEC-4 Deutsch V1.00 Seite 2 von 10...
- Seite 3 Piktogramme / Symbole Piktogramme und Symbole Allgemeines Gefahrensymbol (Gefahr, Warnung, Vorsicht) Allgemeiner Hinweis Installations- und Betriebsanleitung beachten (auf Typenschild) Installations- und Betriebsanleitung beachten Explosionsgefahr Wichtige Hinweise zur Verwendung in explosionsgefährdeten Bereichen KEC-3 / KEC-4 Deutsch V1.00 Seite 3 von 10...
- Seite 4 Anwendungsbereich / Sicherheitshinweise Anwendungsbereich Diese Ex-Dokumentation enthält besondere Anforderungen bei Einsatz der Durchfluss-/Verbrauchssonden KEC-3 und KEC-4 in gasexplosionsgefährdeten Bereich, die die in der Bedienungsanleitung festgelegten allgemeine Anforderungen ergänzen und modifizieren. Sicherheitshinweise Allgemeine Sicherheitshinweise • Bestehende, nationale Vorschriften bezüglich der Montage, elektrischen Installation, Inbetriebnahme und Wartung von Geräten im explosionsgefährdeten Bereich müssen...
- Seite 5 Anzugmomenten wieder zu verschließen und zu verriegeln. • Die Reparatur ist an dem druckfesten Gehäuse der Durchfluss-/Verbrauchssonde KEC-3 bzw. KEC-4 inklusive zünddurchschlagsicherer Spalte nicht zulässig. • Die Zündschutzart hängt von der ordnungsgemäßen Auswahl und Installation der Kabel- und Leitungseinführungen sowie der Verschlussstopfen ab. Alle Öffnungen sind mit entsprechenden Kabel- und Leitungseinführungen bzw.
- Seite 6 Umgebungstemperatur Sensor, max. Versorgungsspannung, Leistungsaufnahme CE Kennzeichen Kennnummer der benannten Stelle Ex Zeichen Zertifikats- Nummer der EU-Baumusterbescheinigung Kennzeichnung der Gerätegruppe und Kategorie per EU-Richtlinie 2014/34/EU WEEE-Zeichen Hinweise Adresse: KOBOLD Messring GmbH KEC-3 / KEC-4 Deutsch V1.00 Seite 6 von 10...
- Seite 7 Anzugsmoment ist in Übereinstimmung mit den Vorgaben des Herstellers anzuwenden. • Dichtheit der Kabel-/Leitungseinführungen ist sicherzustellen, die zugehörigen Dichtungen müssen unmittelbar am Gehäuse angeordnet sein. • Nicht benützte Kabeleinführungen müssen mit zugelassen Verschlusskappen verschlossen sein. KEC-3 / KEC-4 Deutsch V1.00 Seite 7 von 10...
- Seite 8 Bedingungen zu beachten! • Allgemeine Bedingungen der Steckerbelegung und Verdrahtung sind in der Bedienungsanleitung zu beachten 4.1 Potentialausgleich Die Durchfluss-/Verbrauchssonden KEC-3 und KEC-4 sind über die inneren und äußeren Gehäuseschraubklemmen sicher in der Potenzialausgleich einzubeziehen. Option Board 4-20mA I (4-20mA) I (4-20mA)
- Seite 9 Leistungsaufnahme (Nennwert): Pn = 5 W Reparaturen und Kalibrierung Reparatur / Service Defekte Sensoren KEC-3 / KEC-4 sind an die KOBOLD Messring GmbH zu senden. Ersatzteile können aus sicherheitstechnischen Gründen nicht bereitgestellt werden. Kalibrierung Es wird empfohlen die Sensoren KEC-3 / KEC-4 in regelmäßigen Abständen kalibrieren zu lassen.
- Seite 10 Kontakt KOBOLD Messring GmbH Nordring 22-24 65719 Hofheim am Taunus KEC-3 / KEC-4 Deutsch V1.00 Seite 10 von 10...
