Wartung

Die Pumpe soll mindestens zweimal im Jahr kontrolliert
werden und geschmiert s. Schmierinterwalle nachste-
hende Tabelle.
1. Pumpe starten und auf ungewöhnliche Geräusche
achten. Wenn alle Sauganschlüsse des Systems
geschlossen sind, sollte ein leichtes Zischgeräusch
vom Vakuumventil zu hören sein.
2. Pumpe abschalten und Betriebsschalter verriegeln.
3. Nehmen Sie die Schutzbleche ab.
4. Drehen Sie die Riemenscheiben und hören Sie nach
kratzenden Geräuschen.
5. Kontrollieren Sie die Riemen in Hinsicht auf Abnut-
zung, Austauschen wenn es nötig sein sollte. Alle

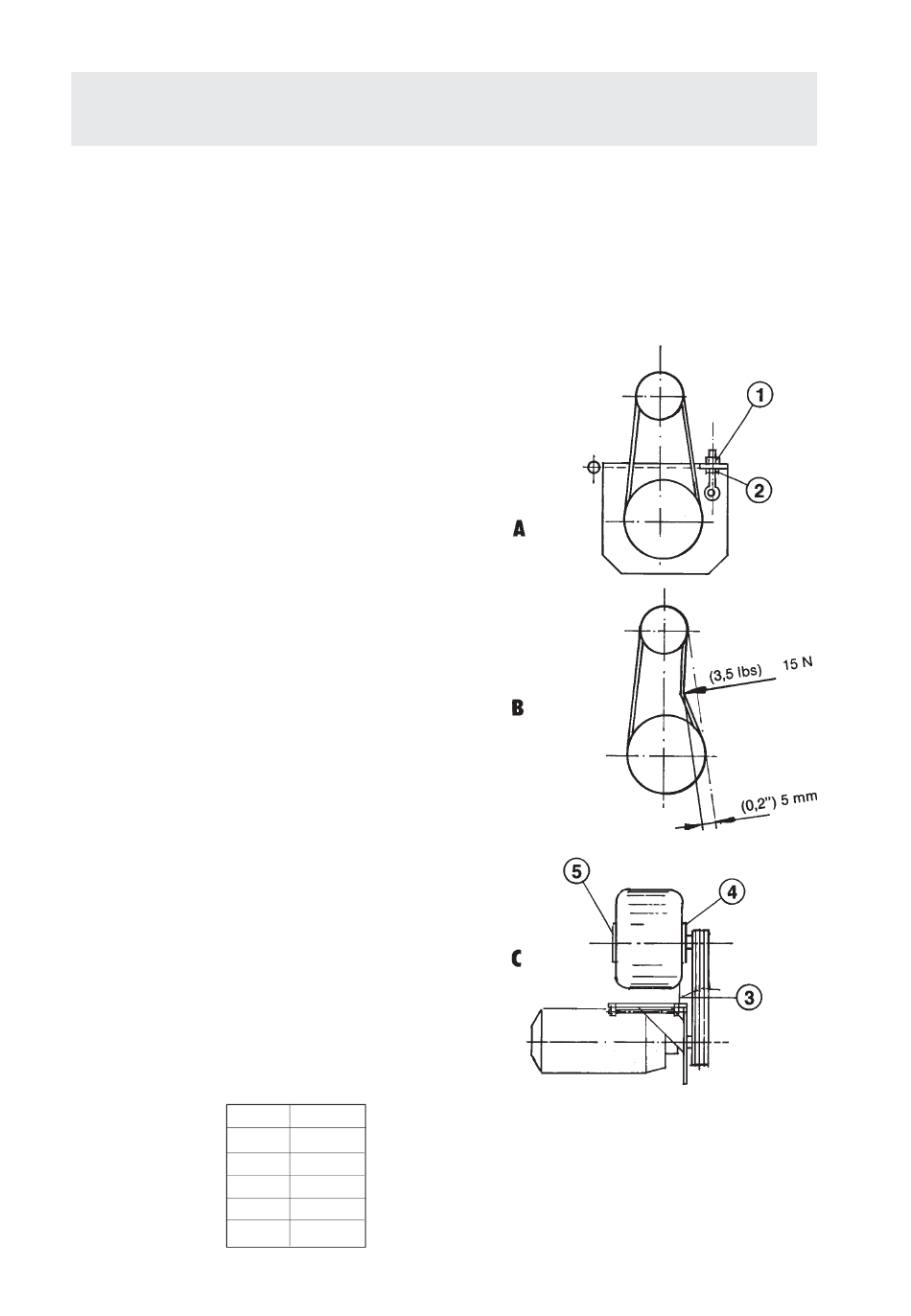

Riemen müssen gleichzeitig getauscht werden (A).
Austauschen der Riemen
- Heben Sie den Motor mit der Mutter (1) und entfernen
Sie die Riemen.
- Tauschen Sie die Riemen aus.
- Ziehen Sie die Riemen mit der Mutter (2) an. Stellen Sie
die Spannung ein (Fig. B).
6. Kontrollieren Sie, dass die Scheiben nicht schief
sind und dass die Achsen parallell sind. Die
Riemen sollen gerade gegen die Scheiben
einlaufen. Die Winkellage der Pumpe kann mit
der Schraube (3) eingestellt werden (Fig. C).
7. Das Lager der Turbopumpe soll mit Dustcontrol
Lager-
9928, geschmiert werden.
Schmiering
- Pressen Sie Fett in den Schmiernippel des Vorderlagers
ein (4). Siehe Fig. C.
- Kühlfl ansch (5) losschrauben. Zustand des Fettes kon-
trollieren und ggf. neues Fett bis auf 2/3 des Deckelvolu-
mens einfüllen.
- O-Ring, Art. Nr 4789 austauschen und Kühlfl ansch wie-
der befestigen.
Schmierinterwalle
Δ p
22 kPa
25 kPa
28 kPa
30 kPa
40 kPa
All manuals and user guides at all-guides.com
fett für Turbopumpen, Art Nr.
TPR 43
1500 h
1500 h
1000 h
-
-
TPR 43, 18.5 kW - 30
Art nr 9046
