junger MIX4 Bedienungsanleitung Seite 8

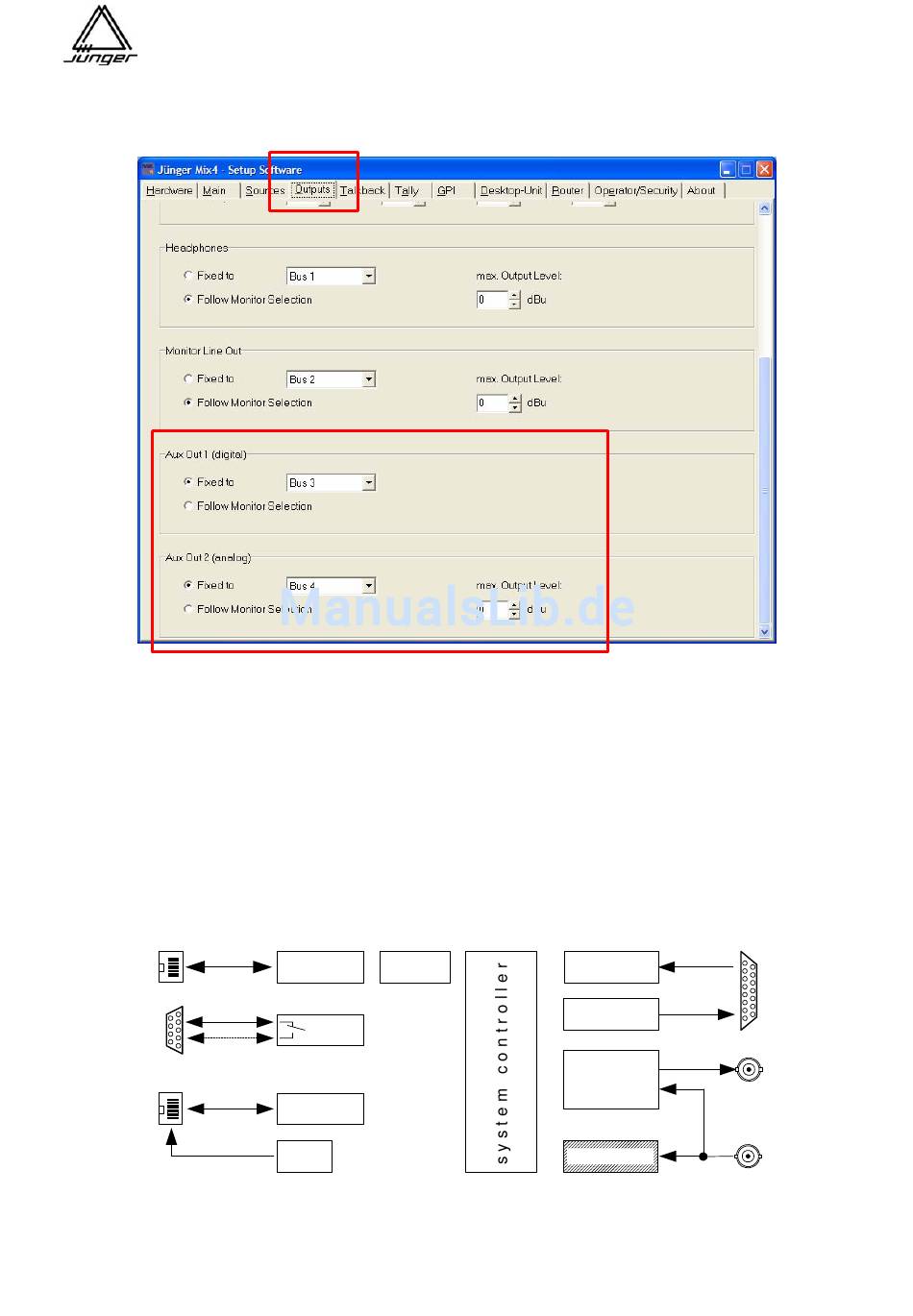

Welche Signale, an den Monitor- und Zusatzausgängen anliegen, wird mit Hilfe der Setup-Software
bestimmt. Hier ein Beispiel für die Einstellung der beiden AUX Ausgänge :
Die Setup-Software ist ein wichtiger Bestandteil des Systems. Sie ermöglicht die Konfiguration des MIX4 für
unterschiedliche Produktionsaufgaben und sorgt für diejenigen Grundeinstellungen, die ein Benutzer nicht
mit der Fernsteuerung beeinflussen soll.
Für parallele Fernsteueraufgaben (GPI/O) sind 8 Tally-Ausgänge und 6 GPI-Eingänge jeweils mit TTL
Signalpegeln vorhanden. Ihre Funktion wird ebenfalls mit der Setup-Software definiert.
Zusätzlich gibt es eine TCP/IP over Ethernet Schnittstelle. Sie dient der Fernsteuerung von externen
Kreuzschienen und ermöglicht es mit der Setup-Software und dem Operator/Preset/Backup/Restore Tool
von zentraler Stelle im Netzwerk Einstellungen vorzunehmen.
Weiterhin ist eine serielle Schnittstelle vorhanden, um den MIX4 mit einem PC via RS232 zu verbinden.
Der Anschluss kann auch im RS422 Modus verwendet werden.
232
422
remote connector
Firmware Updates und die erste IP Konfiguration sind nur über die serielle Schnittstelle möglich.
Ethernet TCP/ IP
serial
CAN bus
power
Seite
