Es gibt eine kombinierte Funktion, um den MIX4 mit einem Telefonhybriden oder ISDN Codec zusammen zu

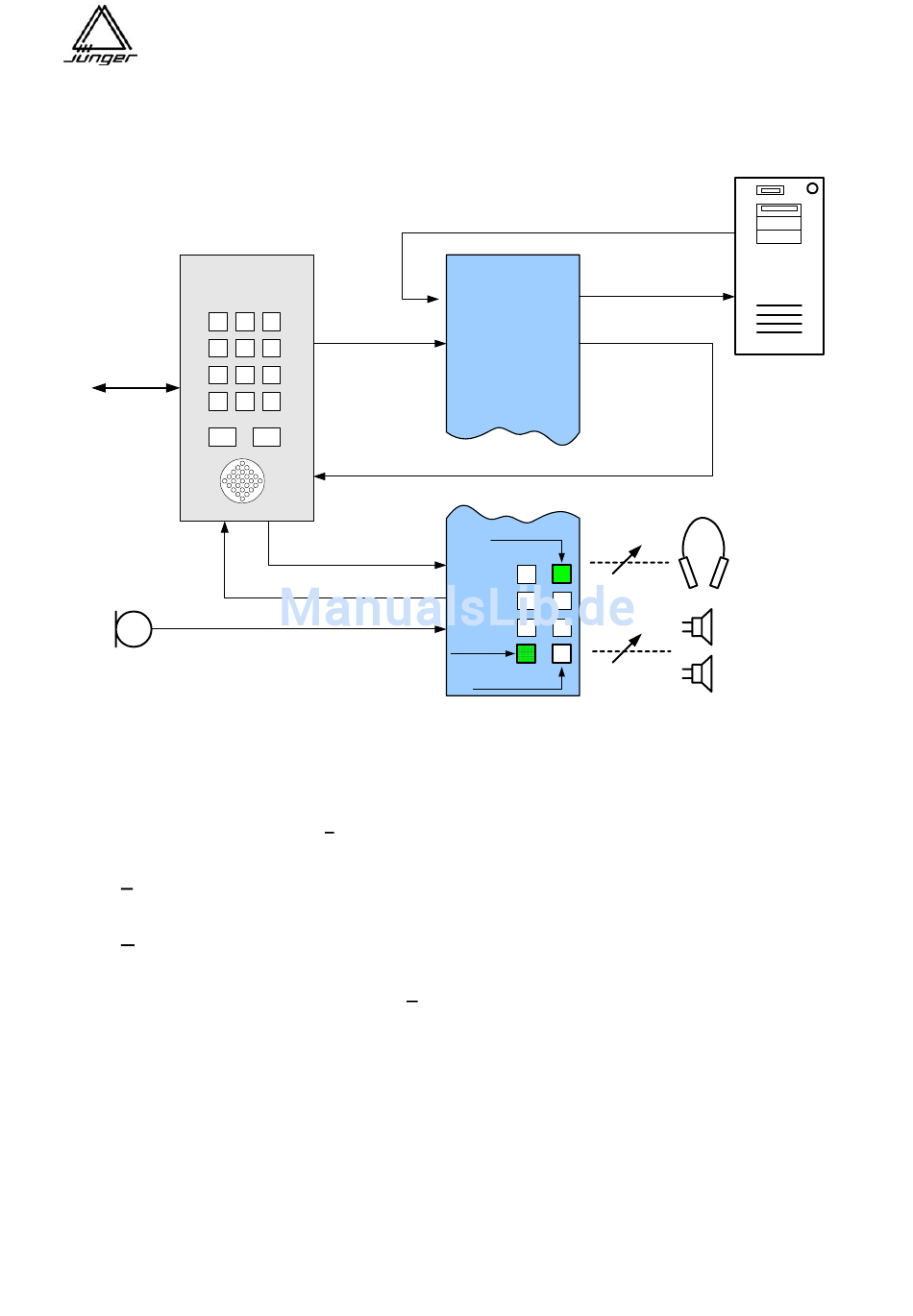

benutzen. Das Bild zeigt eine Beispielkonfiguration :
Telephone
Hybrid
1
4
7
ISDN
*
In der Setup-Software wird diese Funktion durch diverse Einstellungen der relevanten Parameter durch Wahl
der Option „HYBRID" aktiviert.
Der erste Schritt ist einen GPI-Eingang anzugeben, der einen eingehenden Ruf signalisiert.
Der nächste Schritt ist einen MIX4 Tally-Ausgang anzugeben, der dem Telefon-Hybriden signalisiert, dass
der Ruf angenommen wurde.
Auf der Desktop-Unit Seite muss man einen User Button festlegen, um direktes Sprechen zum Hybriden
zu ermöglichen (als Tonsignal wird die lokale Talkback-Quelle verwendet).
Auf der Main Seite gilt es einen Bus anzugeben, an dessen Ausgang die Sendeleitung zum Hybriden
(codec) angeschlossen ist. Damit wird dieser Bus des MIX4 automatisch zum N -1 Bus.
Schließlich muss die HYBRID Funktion auf der Sources Seite für den Eingang aktiviert werden, an dem die
Empfangsleitung vom Telefon-Hybriden angeschlossen ist. Es ist empfehlenswert, dem Eingang eine
entsprechende Bezeichnung (Label) zu geben.
Wenn man HYBRID als Quelle für einen Kanal-Streifen verwenden will, muss man über die Quellenanwahl
(erste <SOURCE> dann Kanal-Taste s. Abschnitt Source Selection) festlegen, von welchem Kanal (L oder
R) des entsprechenden Einganges das Signal genommen werden soll. Danach muss die Busaufschaltung
(erste <BUS> dann Kanal-Taste s. Abschnitt Bus Anwahl), festgelegt werden. Um unangenehme
Rückkopplungen zu vermeiden muss sichergestellt sein, dass dieser Kanalstreifen nicht auch auf den Bus
aufgeschaltet ist, der den Telefon-Hybriden speist.
Bedienung eines Telefon-Hybriden oder ISDN-Codec mit dem MIX4
2
3
Audio_out
5
6
8
9
0
#
Audio_in
"Call waiting" tally (from hybrid)
"Take call" (to hybrid)
Local Mic
Seite
Jünger Audio-Studiotechnik GmbH
Output from recorder
MIX4
Main output to recorder
BUS_1
Digital_6
(output)
(input)
N -1 to telephone hybrid
Digital_5
BUS_4
(input)
(output)
Mix monitoring
GPI
# 6
BUS
1
1
Tally
BUS
2
# 8
2
BUS
3
Mic 1
3
USER button
BUS
4
4
talk to hybrid
N - 1 monitoring
57
Audio workstation
