junger MIX4 Bedienungsanleitung Seite 54

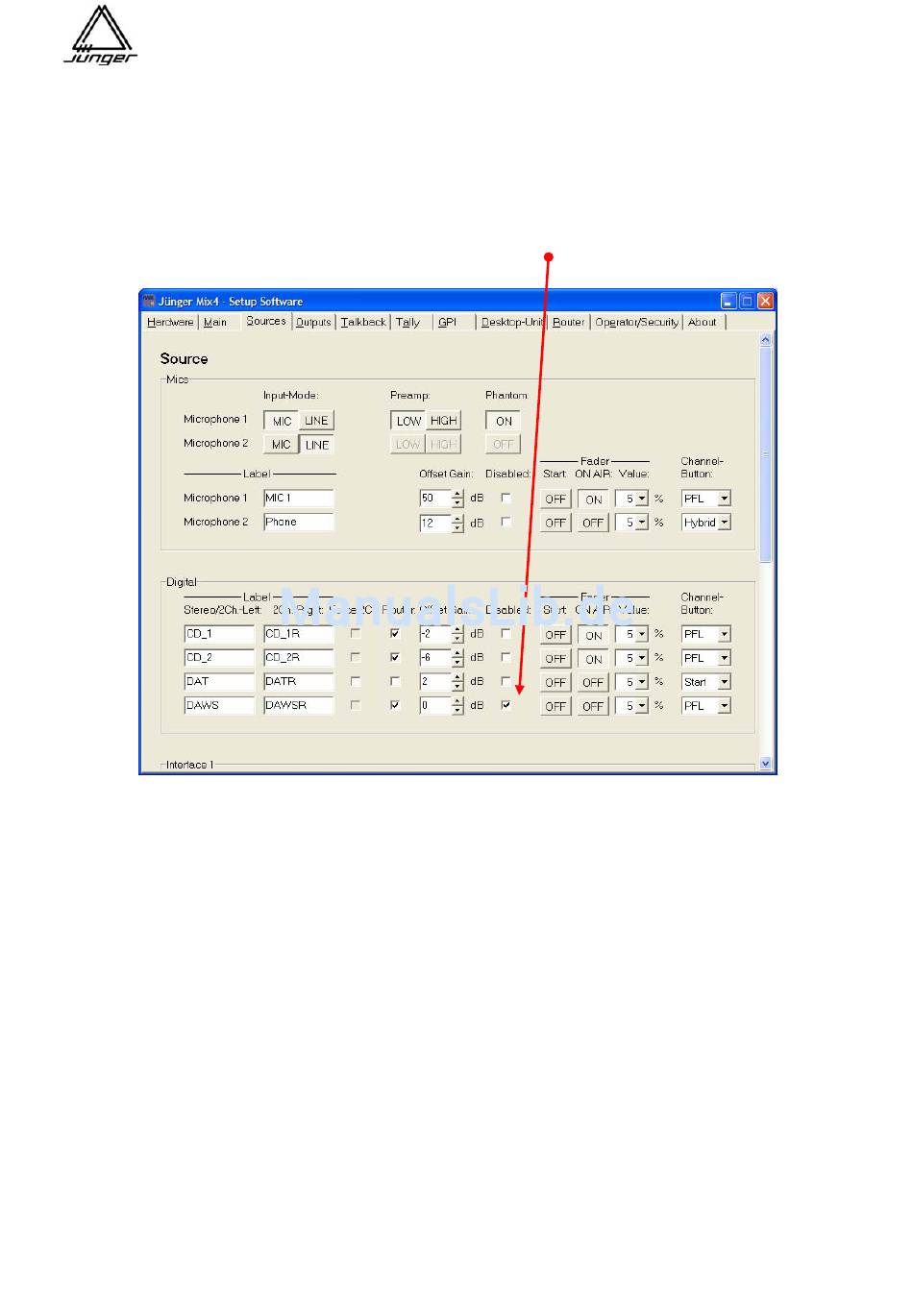

10.2 Hier muss man den DHD Ausgang wählen, der mit dem MIX4 Eingang verbunden ist. Es ist zu
empfehlen, diesen Tie-Lines sinnvolle Namen zu geben, um sie hier leicht auszuwählen. Das
Bezeichnen wird mit Hilfe der DHD Toolbox (gehen Sie dort zum Eintrag "DSP frame I/O")
vorgenommen. Ebenso empfehlen wir jede Tie-Line als Stereo Signal einzustellen (s. MIX4_MON
oben). Stereo Lines erkennt man an der führenden HEX-Zahl 2 oder größer (0x2yyy).
Wchtiger Hinweis! Wie schon im Kapitel <Monitor> Setup erwähnt : Beide, die Router" und die "Disabled"
Check-Box, müssen zum Zwecke der Monitor Funktion gewählt werden. Das verhindert automatisch, dass
diese Tie-Line einem Kanal-Streifen zugeordnet werden kann.
10.3 Zuletzt muss man diese Einstellung der Quellen noch "to Device" schicken.
Seite 51
Jünger Audio-Studiotechnik GmbH
