Tally Setup - Junger Mix4 Bedienungsanleitung

Für die meisten Installationen sind Tally-Ausgänge erforderlich, um externe Geräte fernzusteuern oder
Konditionen wie On Air zu signalisieren. Von der HW Version 4 an, sind die physikalischen Ausgänge
Relaiskontakte (s.a. Elektrische Spezifikation und Steckerbelegung).
Der MIX4 hat 8 Hardware-Tally (GPO) Ausgänge - "HTally 01" bis "HTally 08" mit identischem
Funktionsumfang. HTally 01 ist typisch für einen der 8 aus dieser Gruppe.
Zunächst wird bestimmt ob es ein statisches „Static" Signal jeweils ausgehend von NO- normal (inaktiv)
geöffnet oder NC - normal (inaktiv) geschlossen oder ein 100ms Puls sein soll:
Signal Type
Static + / Static -
Start + / Start -
Stop + / Stop -
Für jeden Tally kann einer der vordefinierten Typen gewählt werden :
Tally Type
OFF
FaderStart
ButtonStart
Button+FaderSart
Hybrid
Event
Schließlich muss man die auslösende Quelle oder das Ereignis bestimmen:
Source / Event
Source XY
Wichtiger Hinweis! Diese Verknüpfung muss auf der „Soures" Seite ebenfalls gemacht werden (s.a.
Fader und Channel-Button Einstellungen
Event
On Air
Talkback
Lim A,B,C,D, ALL
USERx - Taste
BUSx - Taste
Notes

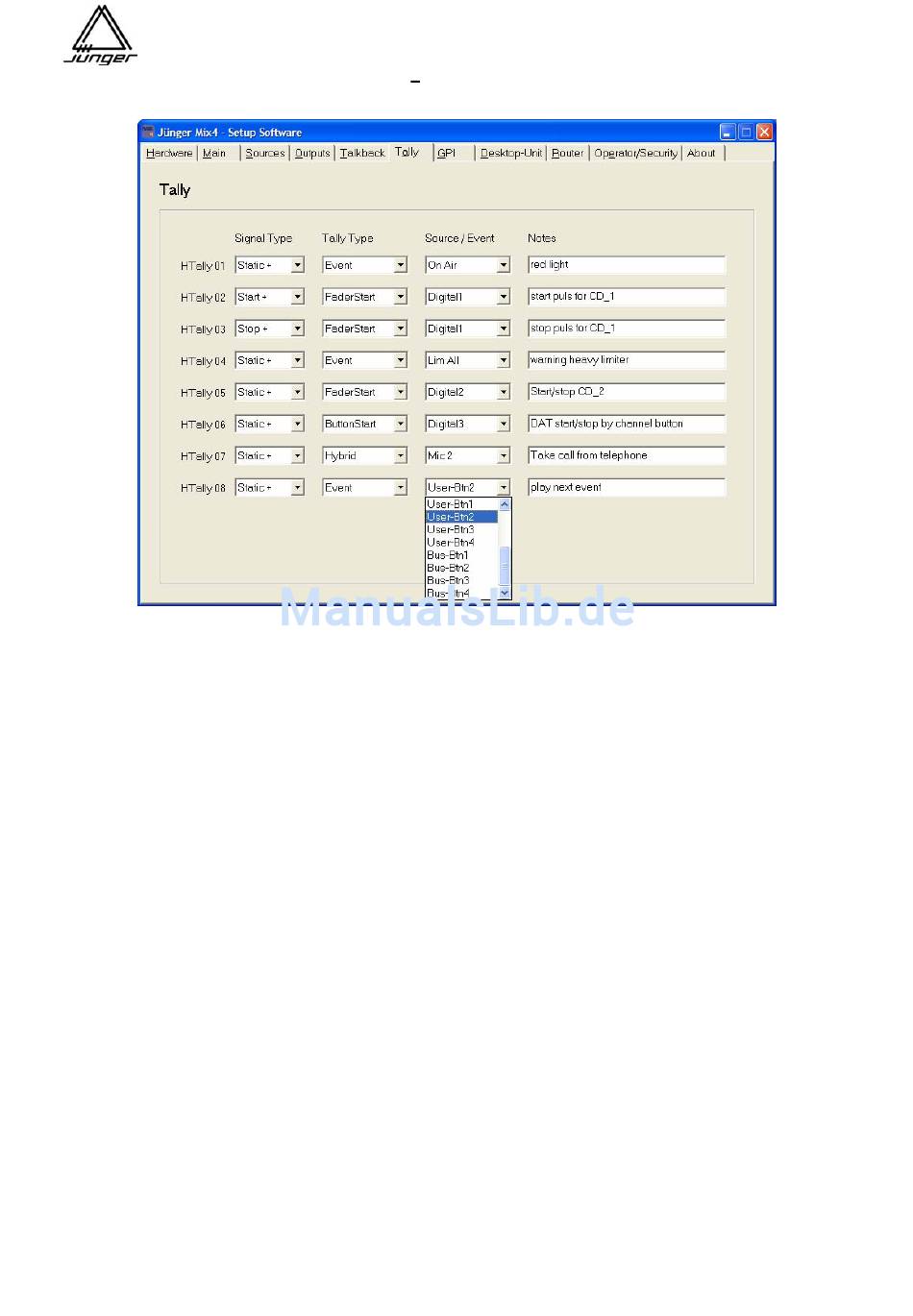

Tally (GPO) Einstellungen
Dauersignal NO / NC
100ms Puls NO / 100ms Puls NC, ausgelöst von einer Start Funktion
100ms Puls NO / 100ms Puls NC, ausgelöst von einer Stop Funktion
Tally ist deaktiviert
Der Tallyausgang wird von einem Fader Start / Stop gesteuert
Der Tallyausgang wird von einem Tasten Start / Stop gesteuert
Kanaltaste und Fader können beide den Start / Stop auslösen
Das Gespräch von einem Telefon-Hybriden soll angenommen werden
Ein interner Event (z.B. On Air) aktiviert den Tallyausgang
Quelle (Eingang) mit dem der Tally Typ verknüpft werden soll
bestimmt das Ereignis, welches den Tally-Ausgang aktiviert
Ein Ereignis ist eingetreten, dass z.B. das Studio-Rotlicht schalten soll
Die Talkback-Taste wurde gedrückt.
Der jeweilige Limiter ist aktiv
Die User Taste x wird gedrückt
Die Bus Taste x wird gedrückt
Ein Notizfeld für Eintragungen rundet diesen Bereich ab.
Seite 31
