Der MIX4 ist ein 4-Kanal Stereo-Mixer mit voll ausgestatteten Kanalstreifen.
Er hat 4 unabhängige stereo Mix-Busse die alle individuell konfiguriert werden können :
Mix Der Bus arbeitet als normaler stereo Mix-Bus
Mix Minus Genau wie ein Mix-Bus, aber man schaltet einen Kanalstreifen nicht auf den Bus
PreMix Der Bus wird für Vor-Regler Aux-Send benutzt
PostMix Der Bus wird für Hinter-Regeler Aux-Send benutzt
Direct Out Ein Vor-Regler Signal von genau einem Kanalstreifen wird auf den Bus geschaltet
Level Controls marked
are controlled with the
Strip's Rotary Knob
Channel Strip Input
Offset
Gain
Jeder der 4 Kanalstreifen des MIX4 kann mit einem der 14 Eingänge (Quellen) verbunden werden.
Die Eingänge 1 und 2 sind einkanalig und speziell für den Anschluss eines Mikrofons vorgesehen,
können aber auch für analoge Line-Pegel benutzt werden.
Alle anderen Eingänge sind zweikanalig ausgeführt und können sowohl 2-kanalige als auch Stereo-Signale verarbeiten.

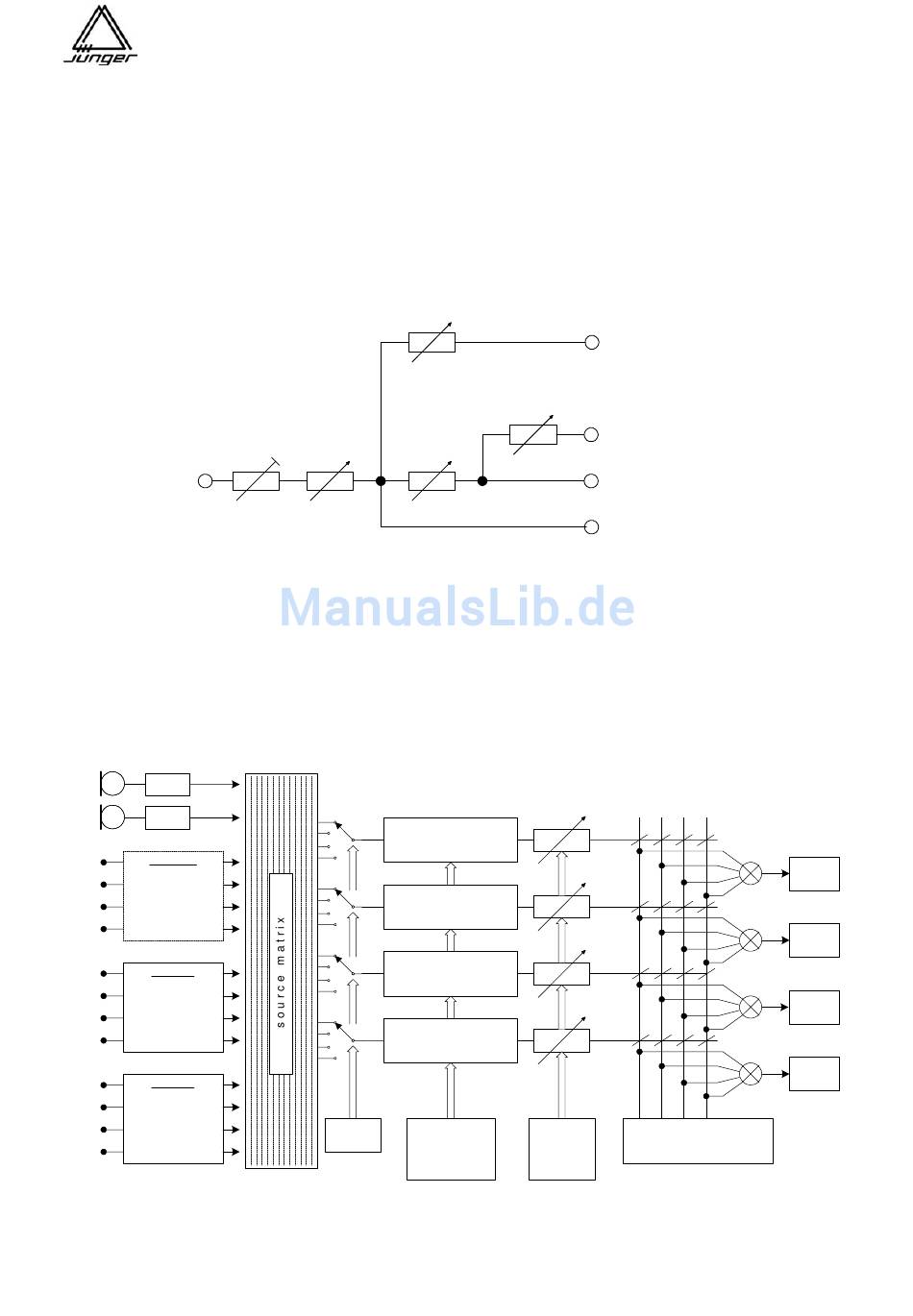

Die Busausgänge stehen als analoge und digitale AES/EBU Signale zur Verfügung (s. Blockdiagramm) :
A / D
A / D
on board
4 AES / EBU
inputs with
sample rate
converters
IF slot 1
2 MIC
4 AES/EBU I/O
8 analog in
8 MADI Ch. I/O
8 SDI Ch. I/O
IF slot 2
2 MIC
4 AES/EBU I/O
8 analog in
8 MADI Ch. I/O
8 SDI Ch. I/O
Jeder Bus hat einen verzerrungsfreien "brick wall" Limiter mit Look Ahead™ , um alle Spitzen abzufangen.

Prinzipielle Funktion des MIX4

Prefade Aux
Send Level
*
*
Strip
Fader
*
Channel
Gain
Level Control Simple Diagram
Ch A
gain / phase / filter / EQ
dynamic processing
Ch B
gain / phase / filter / EQ
dynamic processing
Ch C
gain / phase / filter / EQ
dynamic processing
Ch D
gain / phase / filter / EQ
dynamic processing
source
parameter for
selection
filter and
dynamic
processing
Seite 3
Jünger Audio-Studiotechnik GmbH
Prefade Aux Out
Postfade Aux
Send Level
Postfade Aux Out
*
Mix and Mix Minus Out
Direct Out
mix matrix mix matrix including
multiplier channel selection and
coefficients
Bus
Limiter 1
Bus
Limiter 2
Bus
Limiter 3
Bus
Limiter 4
multiplier
