Main Setup - Junger Mix4 Bedienungsanleitung

Jünger Audio-Studiotechnik GmbH

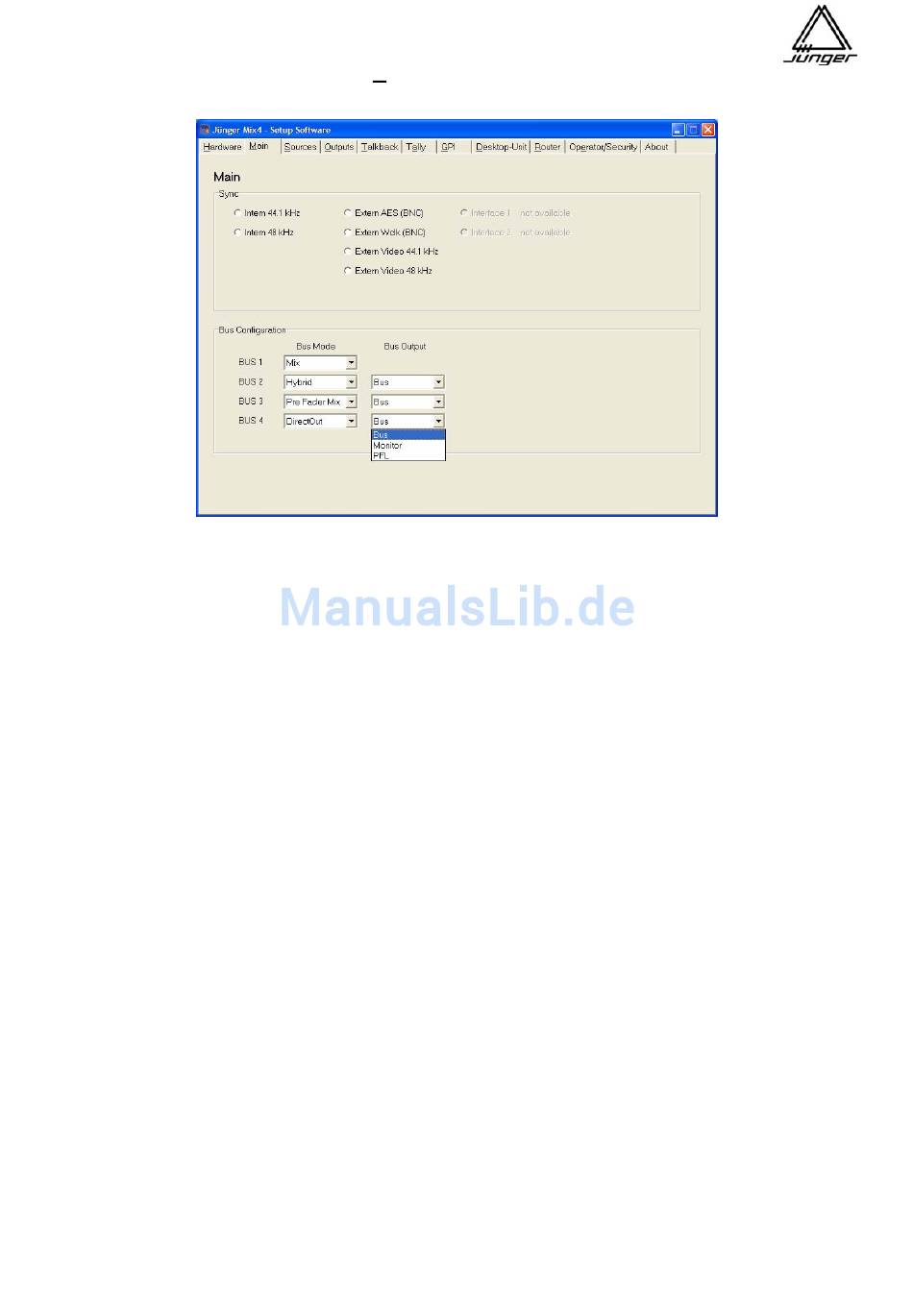

Sync Abschnitt
Hier wird die interne Sample-Rate oder die Sync-Quelle eingestellt.
Selbstverständlich ist es auch möglich vom ersten Eingang des digitalen Interface-Boards oder von einem SDI Board zu
synchronisieren (sehr wichtig für Anwendungen bei denen die digitalen Ausgänge des MIX4 zurück in ein digitales System geführt
werden).
Die Synchronisation auf eine externe Video-Referenz ist ebenso möglich. Wenn die Hardwareoption installiert ist, steht das Feature
in dem Abschnitt zur Verfügung.
Bus Configuration Abschnitt
Für jeden Bus außer BUS 1, kann man hier eine individuelle Konfiguration wählen :
Mix
Hybrid
Direct Out
PreFaderMix
PostFaderMix
Die 4 Busse werden mit den 4 physikalischen (Bus-) Ausgängen (AES/EBU, Analog, SDI Embedded)
verbunden. Für spezielle Anwendungen können die (Bus-) Ausgänge auch andere Signale bereitstellen:
Bus
Monitor
PFL
Diese Optionen sind hilfreich, wenn man diese Signale z.B. zum SDI Embdeer schicken will, um sie extern
zu verwenden (z.B. um über TSL V-Serie oder Wholer Bridge abzuhören).
Wichtiger Hinweis! Der jeweilige Bus ist dann nur noch für eine Abhörmischung zu Gebrauchen. Er steht
nicht mehr an den Geräteausgängen zur Verfügung aber man kann sie abhören!
Die Monitor Tasten hören nicht die physikalischen Ausgänge, sondern die Mischknoten des DSP ab!

Main Setup

normale Mischung
wenn ein Telefoninterface (Hybrid) an dem Ausgang betrieben wird
die Quelle wird vorregler auf den entsprechenden Ausgang geschaltet
separate Mischung mit Hilfe der Kanaldrehgeber
separate Mischung mit Hilfe der Kanaldrehgeber
BUS1 gestattet nur Mix oder Hybrid anzuwählen
der Ausgang des Mischknotens des DSP
die Monitorwurzel des Gerätes
die PFL Wurzel des Gerätes
Seite 26
