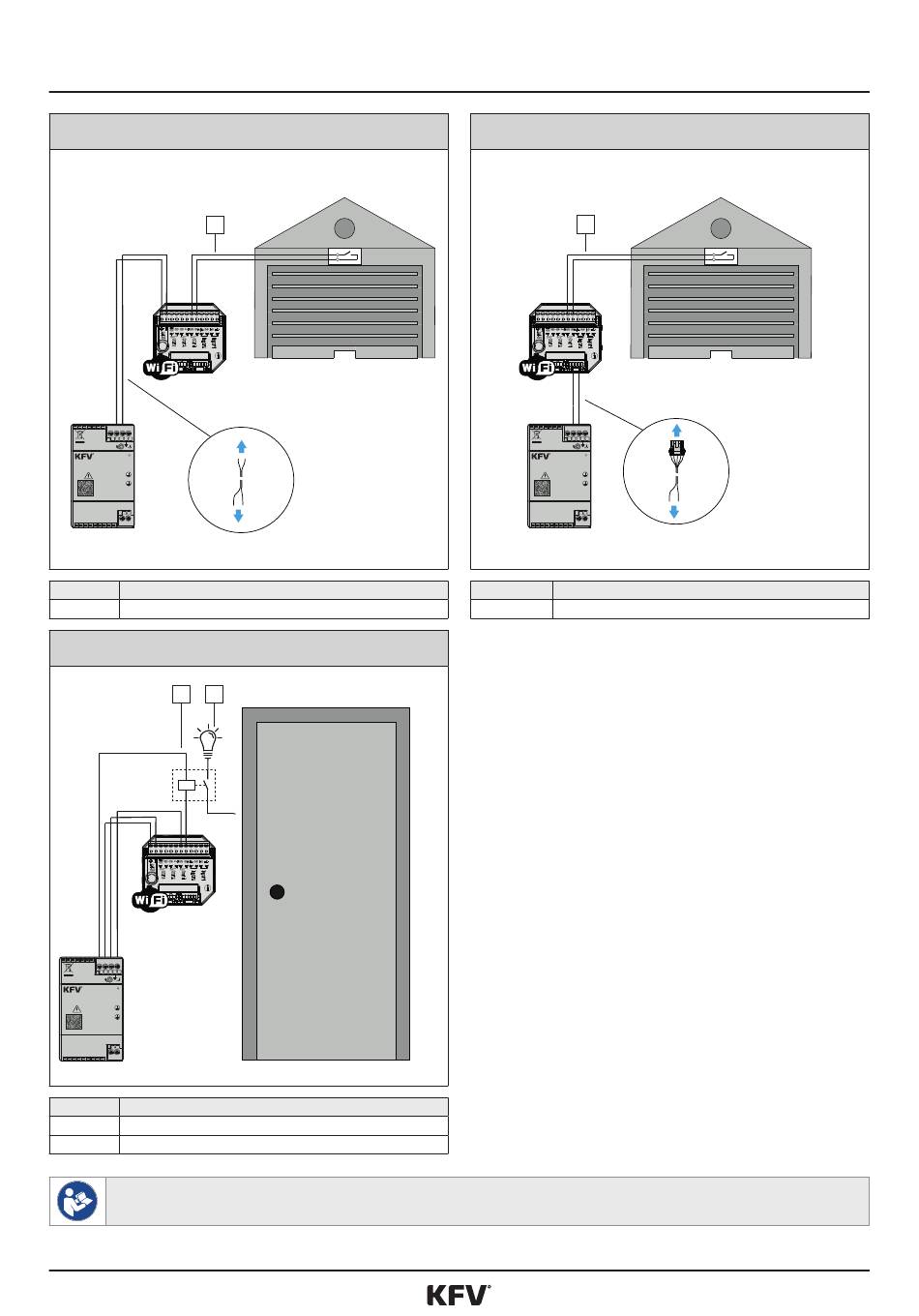

Montageanleitung
Garagentorantrieb
(Stromversorgung über analogen Anschluss)
1
+ V V V V +
- -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
Pos.
1 Potentialfreier Ausgangskontakt 1: „Öffnen"
Beleuchtung
1 2
V V V V
+ + - -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
Pos.
1 Potentialfreier Ausgangskontakt 1: Koppelrelais (24 V DC)
2 Lampe (Spannungversorgung: 230 V AC)
Die Bestellnummern der Komponenten in den Anschlussbeispielen sind in den Produktkatalogen der Komfortsysteme zu finden.
H39.ELEKS010DE-01
Bezeichnung
Bezeichnung
SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart
Garagentorantrieb
(Stromversorgung über Plug & Play SI-BUS-Anschluss)
1
V V V V
+ + - -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
Pos.
1 Potentialfreier Ausgangskontakt 1: „Öffnen"
