MONTAGEANLEITUNG
DRIVE
SIEGENIA Zutrittskontroll-
systeme
Transponder
Keypad
Fingerscanner
Fenstersysteme
Türsysteme
Komfortsysteme

Werbung

Inhaltsverzeichnis
loading

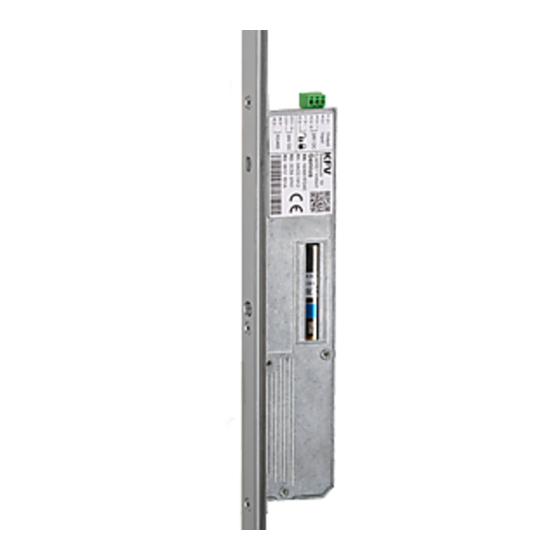

Inhaltszusammenfassung für Siegenia DRIVE GENIUS 2.2

  • Seite 1 MONTAGEANLEITUNG DRIVE SIEGENIA Zutrittskontroll- systeme Transponder Keypad Fingerscanner Fenstersysteme Türsysteme Komfortsysteme...
  • Seite 3: Inhaltsverzeichnis

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Inhalt FUNKTIONSTEST ........22 Taster zur Menüsteuerung ......22 EINLEITUNG ..........4 Allgemeine Menüsteuerung ......22 Hersteller und Service ........4 ZKS mit A-Öffner/GENIUS koppeln ....24 Zielgruppe dieser Dokumentation ....4 7.3.1 Menüführung des A-Öffners ....... 24 Bestimmungsgemäßer Gebrauch ....
  • Seite 4: Einleitung

    LED aus AS 3500/3600 A-Öffner 2.2 zur autorisierten Türöff- nung. LED leuchtet • Die SIEGENIA ZKS dürfen nur in Verbindung mit KFV Produkten und Zubehör verwendet werden. • Die Montage und Elektroinstallation muss gemäß LED blinkt dieser Anleitung durchgeführt werden.
  • Seite 5: Sonstige Darstellungen

    Stromschlag. 1.10 Mitgeltende Unterlagen Unter Maßnahmen sind Handlungen aufgeführt, die zur Bei der Montage der SIEGENIA ZKS unbedingt alle Mon- Vermeidung der Gefährdung erfolgen müssen oder die tage- und Bedienungsanleitungen, die anderen (optio- zur Vermeidung einer Gefährdung verboten sind. nalen) Komponenten beiliegen, beachten.
  • Seite 6: Warnhinweise

    SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Warnhinweise WARNUNG Lebensgefahr.durch.Stromschlag.und.Kurzschluss Falscher Anschluss der SIEGENIA Zutrittskontrollsysteme • Bei bauseitiger Verlegung des Netzanschlusskabels allpolige Sicherheitstrennung herstellen. • Bei allen Arbeiten am 230 V-Wechselstromnetz die aktuellen VDE-Bestimmungen (z. B. VDE 0100) sowie entsprechende länderspezifische Vorschriften einhalten.
  • Seite 7: Technische Spezifikation

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Technische.Spezifikation Bezeichnung Daten Versorgungsspannung.(mit.Funktion) 9 V DC bis 30 V DC Leistungsaufnahme Transponder 5,4 W Keypad 3,24 W Fingerscanner 2,52 W Schutzklasse Montage im Türflügel: IP54 Frontseitig Schutzart Montage im Aufputzgehäuse: IP54 Frontseitig Betriebstemperaturbereich -25°...
  • Seite 8: Funktionen

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Funktionen. Abmessungen,.Anschlüsse.und.Bedienelemente 19,2 14,7 Position Bezeichnung Anschlussbuchsen für SI-BUS-Verbindung Befestigung zur Montage in Holz-, Kunststoff- und Aluminiumtüren durch Schrauben und Klemmen Bedienelement: Transponder, Keypad, Fingerscanner Betriebsarten 5.2.1 ZKS.mit.KFV.Antrieb Die ZKS kommunizieren digital über das SI-BUS-Protokoll mit dem elektromechanischen Antrieb der KFV Mehr- fachverriegelung.
  • Seite 9: Terminierung

    SI-BUS-Buchse des ZKS. V V V V V.ADJ Class 2 output 24-28VDC/2.5-2.14A V V V V DC OK Ein Unternehmen der SIEGENIA GRUPPE V.ADJ Class 2 output Schutzleiter (PE) & Abschirmung anschliessen 24-28VDC/2.5-2.14A Connect Shield & DC OK...
  • Seite 10: Montage

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Montage Montagevarianten Die ZKS sind sowohl für die Montage im Türblatt als auch für Aufputz-Montage außerhalb der Tür mit optionalem Aufputz-Gehäuse geeignet. Zur Spannungsversorgung kann jeweils ein rahmenintegriertes Netzteil oder ein Hut- schienennetzteil eingesetzt werden.
  • Seite 11: Kabelverlegung Bei Zks Mit Si-Bus Io-Modul Und Hutschienenetzteil

    Transponder, Keypad, Fingerscanner Position Bezeichnung Elektromechanischer KFV Antrieb (A-Öffner 2.2, GENIUS 2.2, GENIUS PANIK 2.2) Kabelübergang Rahmenintegriertes Netzteil SIEGENIA ZKS (Transponder, Keypad, Fingerscanner); Terminierung über JST-Stecker SIEGENIA ZKS (Transponder, Keypad, Fingerscanner); Terminierung über Kabel Hutschienennetzteil mit Terminierung für ZKS 6.1.3 Kabelverlegung.bei.ZKS.mit.SI-BUS.IO-Modul.und.Hutschienenetzteil ZKS.in.Kombination.mit.SI-BUS.IO-Modul.und ZKS.in.Kombination.mit.SI-BUS.IO-Modul.und...
  • Seite 12: Montageschritte

    [5] = 3 x Ø10 mm [6] = 18 mm [7] = Ø10 mm [8] = Ø13 mm [9] = 5 mm [10] = 15,2 mm [11] = SIEGENIA ZKS Bedienelement.flächig.bündig.mit. Türblatt f Eine entsprechende Stufen- fräsung durchführen [1] = 92,5 mm...
  • Seite 13: Plug-And-Play.verkabelung.mit.rahmenintegriertem.netzteil

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner 6.2.3 Plug-and-play.Verkabelung.mit.rahmenintegriertem.Netzteil KFV.Antrieb.an.ZKS.anschließen f Stecken Sie den grünen PTR-Ste- cker [1] des Adapter-Kabels auf den Anschluss des Antriebs (A-Öffner/GENIUS) mit der Be- zeichnung „SI-Bus“ (A bis D). B C D 0 1 2 3 4 7...
  • Seite 14 Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Bei.Montage.der.ZKS.im.Türblatt f Verbinden Sie den Stecker [1] des Adapterkabels mit einer SI-BUS-Buchse vom ZKS. f Stecken Sie den Stecker [2] des Verlängerungskabels auf die noch freie SI-BUS-Buchse vom ZKS. f Verbinden Sie den Stecker [3] des Verlängerungskabels mit der...
  • Seite 15 Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner f Zur Terminierung des Systems stecken Sie den grünen PTR-Ste- cker [1] des Adapter-Kabels auf den Anschluss „optionale Seite“ (0 bis 3) des Netzteils [2]. f Stecken Sie den Terminierungs- stecker [3] auf die Buchse [4] des Adapter-Kabels des Netz- teils.
  • Seite 16 Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner f Stecken Sie den Stecker [1] vom Adapterkabel des Netzteils auf die Buchse [2] des Kabelüber- gangs. f Stecken Sie den grünen PTR-Ste- cker [3] des Adapter-Kabels auf den Anschluss „GENIUS/A-Öff- ner Seite“ (0 bis 3) des Netzteils [4].
  • Seite 17: Plug-And-Play.verkabelung.mit.hutschienennetzteil

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner 6.2.4 Plug-and-play.Verkabelung.mit.Hutschienennetzteil KFV.Antrieb.an.ZKS.anschließen f Stecken Sie den grünen PTR-Ste- cker [1] des Adapter-Kabels auf den Anschluss des Antriebs (A-Öffner/GENIUS) mit der Be- zeichnung „SI-Bus“ (A bis D). B C D 0 1 2 3 4 7...
  • Seite 18 Eine Terminierung erfolgt hierbei über das Kabel. V V V V V.ADJ Class 2 output 24-28VDC/2.5-2.14A DC OK V V V V Ein Unternehmen der SIEGENIA GRUPPE Schutzleiter (PE) & V.ADJ Class 2 output Abschirmung anschliessen Connect Shield & 24-28VDC/2.5-2.14A Earth-Connection (PE)
  • Seite 19 Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Bei.Montage.außerhalb.der.Tür f Verbinden Sie die Buchse [1] des Adapterkabels mit dem Stecker [2] des Verlängerungskabels. f Verbinden Sie die Buchse [3] des Verlängerungskabels mit dem Stecker [4] vom Kabelübergang [5]. f Stecken Sie den Stecker [1] vom Adapterkabel auf die Buchse [2] des Kabelübergangs.
  • Seite 20: Zks Im Türblatt Montieren

    V.ADJ Class 2 output V.ADJ Class 2 output 24-28VDC/2.5-2.14A 24-28VDC/2.5-2.14A DC OK DC OK Ein Unternehmen der SIEGENIA GRUPPE Ein Unternehmen der SIEGENIA GRUPPE Schutzleiter (PE) & Schutzleiter (PE) & Abschirmung anschliessen Abschirmung anschliessen Connect Shield & Connect Shield &...
  • Seite 21: Zks Im Aufputzgehäuse (Optional) Montieren

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner ZKS.im.Aufputzgehäuse.(optional).montieren Bohrschablone.Aufputzgehäuse [1] = 95,2 mm [2] = 49,2 mm [3] = 16 mm [4] = 63,2 mm [5] = 5,5 mm [6] = Ø 6,5 mm f Bohren Sie die Löcher für das Aufputzgehäuse und montieren...
  • Seite 22: Funktionstest

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner Funktionstest Nach dem das Türsystem an das Stromnetz angeschlossen wurde, ist die Testfunktion des jeweiligen ZKS für 30 Minuten freigeschaltet und deaktiviert sich danach automatisch. Die Testfunktion kann durch ein Power-Reset (Trennen vom Stromnetz und erneutes Verbinden) aktiviert werden.
  • Seite 23 Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner A B C D 2 3 4 f Um in den Menüpunkten der Ebene 1 zu wechseln, drücken Sie kurz den Menütaster. f Jeder Tastendruck wird durch ein akustisches Signal quittiert. kurz kurz A B C D 2 3 4 f Um ein Menü...
  • Seite 24: Zks Mit A-Öffner/Genius Koppeln

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner ZKS.mit.A-Öffner/GENIUS.koppeln 7.3.1 Menüführung.des.A-Öffners Lautstärke Geräte- System- WLAN dienste dienste Summer Gerät neu Geräte 100 % WLAN Reset starten koppeln Standard- Geräte 75 % WPS-Modus einst. trennen (50 %) SW-Version ZKS sperren Info-Modus Werksein- 25 %...
  • Seite 25: Menüführung Der Genius B

    Montageanleitung SIEGENIA Zutrittskontrollsysteme Transponder, Keypad, Fingerscanner 7.3.3 Menüführung der GENIUS B Tag-/Nachtumschaltung Tag-/Nacht- Falle in Lautstärke Klemme 7 Klemme 7 umschal- Geräte- System- Wechsel- WLAN dienste dienste Summer Funktion Aktiv.Pegel tung per funktion Taster Gerät neu Geräte 100 % (Funktion A)
  • Seite 26: Zks Testen

    Bei einem Störfall auf keinen Fall das Gerät öffnen und/oder versuchen es zu reparieren. Detaillierte Informationen zur Beseitigung von Störungen finden Sie auf der SIEGENIA Smarthome Internetseite: https://smarthome.siegenia.com Wenn die Internetseite das Problem nicht beschreibt, wenden Sie sich bitte an Ihren Installationsbetrieb oder direkt an SIEGENIA: Tel. +49 271 3931-0. 26/28 09.2019...
  • Seite 27: Eg-Konformitätserklärung.zur.ce-Kennzeichnung

    Transponder, Keypad, Fingerscanner EG-Konformitätserklärung.zur.CE-Kennzeichnung Für unser Erzeugnis SIEGENIA Zutrittskontrollsystem bestehend aus Transponder, Keypad und Fingerscanner be- stätigen wir, dass das genannte Produkt gemäß Richtlinie 2001/95/EG über die all gemeine Produkt sicherheit den wesentlichen Schutzanforderungen entspricht, die in den Richtlinien des Rates über elektrische und elektronische Produkte festgelegt sind.
  • Seite 28 www.siegenia.com...
