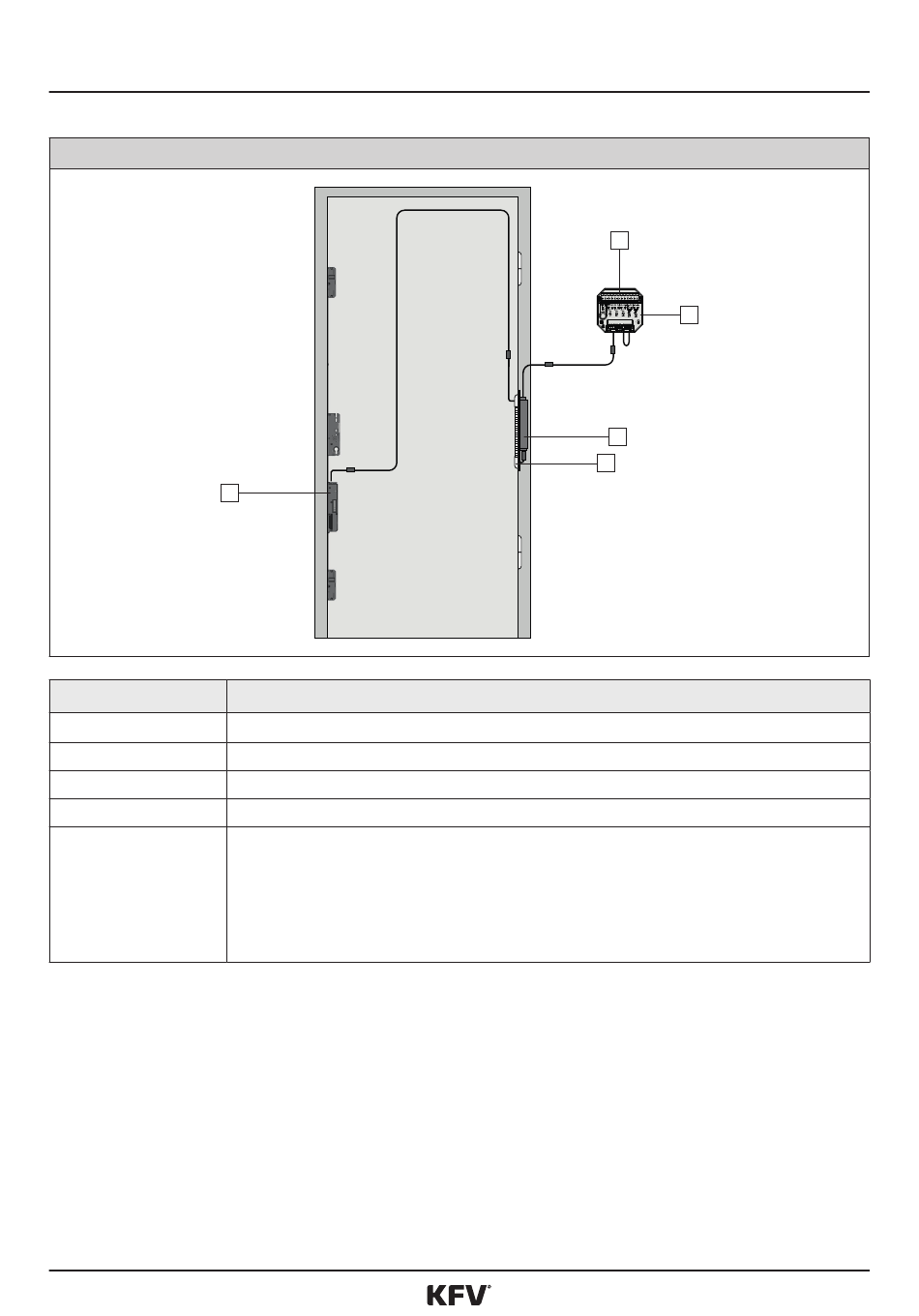

4.4.2 IO-Modul/ IO-Modul smart an A-Öffner oder GENIUS und Rahmennetzteil anschließen
Position
1
2
3
4
5
H39.ELEKS010DE-01
IO-Modul/IO-Modul smart mit rahmenintegriertem Netzteil
1
Elektromechanischer KFV Antrieb (A-Öffner, GENIUS A, GENIUS B, GENIUS PANIK)
IO-Modul/IO-Modul smart (Terminierung über JST-Stecker)
12pol. Anschlussklemmleiste für externe Geräte (z. B. Gegensprechanlage, Drehtürantrieb):
SIEGENIA Zutrittskontrollsysteme
5
3
2
Bezeichnung
Kabelübergang
Rahmenintegriertes Netzteil
1/2 = Potentialfreier Eingangskontakt 1
3/4 = Potentialfreier Eingangskontakt 2
5/6 = Potentialfreier Ausgangskontakt 1
7/8 = Potentialfreier Ausgangskontakt 2
9/10 = Potentialfreier Ausgangskontakt 3
11 = 24 V DC (-) In
12 = 24 V DC (+) in
IO-Modul/IO-Modul smart
4
