Siegenia IO-Modul Montageanleitung Seite 12

SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart
Position
1
2
3
4
5
12/32

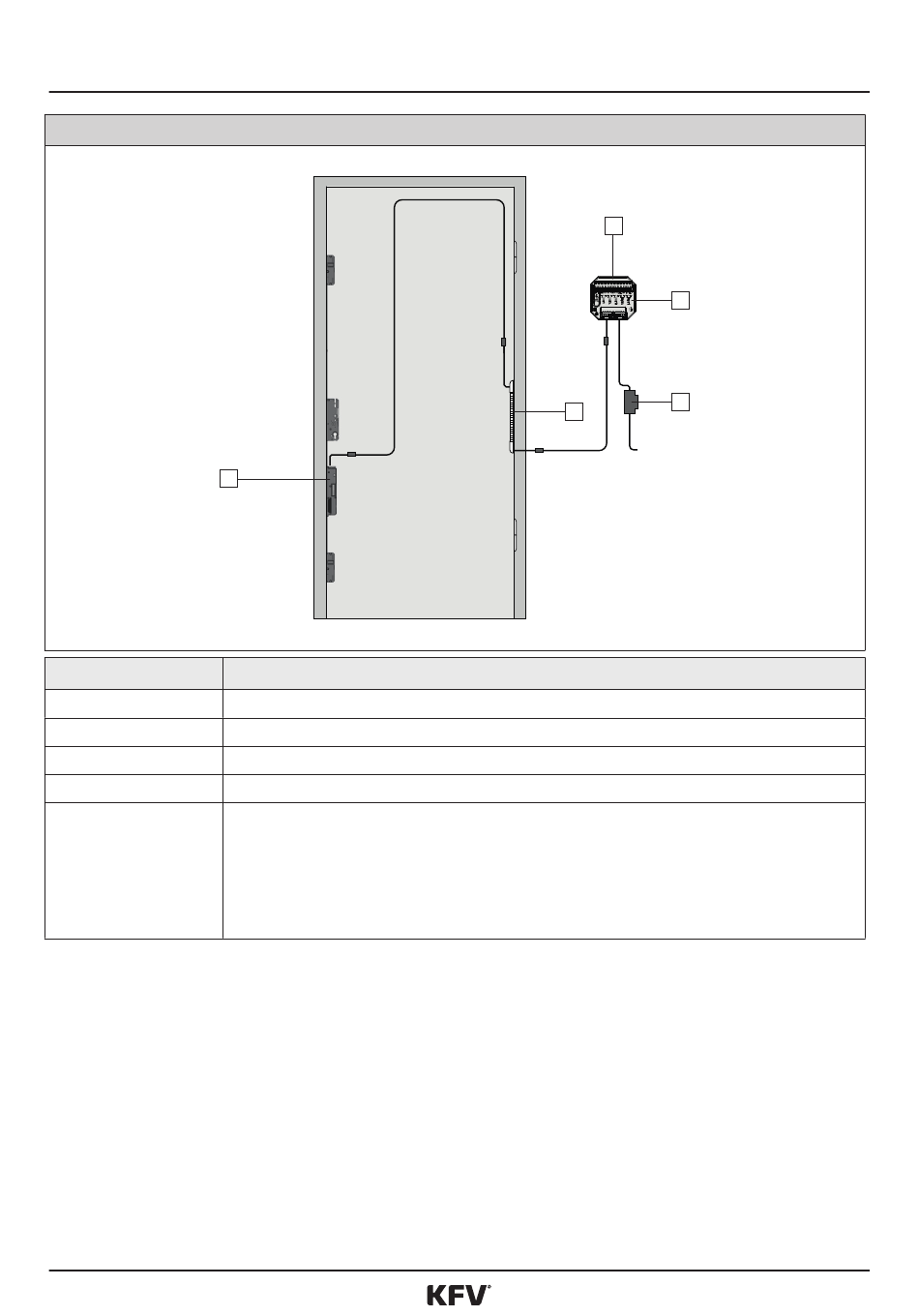

IO-Modul/IO-Modul smart mit Hutschienennetzteil
1
Elektromechanischer KFV Antrieb (A-Öffner, GENIUS A, GENIUS B, GENIUS PANIK)
12pol. Anschlussklemmleiste für externe Geräte (z. B. Gegensprechanlage, Drehtürantrieb):
11.2021
2
Bezeichnung
Kabelübergang
Hutschienennetzteil (Terminierung erfolgt über Kabel)
IO-Modul/IO-Modul smart
1/2 = Potentialfreier Eingangskontakt 1
3/4 = Potentialfreier Eingangskontakt 2
5/6 = Potentialfreier Ausgangskontakt 1
7/8 = Potentialfreier Ausgangskontakt 2
9/10 = Potentialfreier Ausgangskontakt 3
11 = 24 V DC (-) In
12 = 24 V DC (+) in
Montageanleitung
5
4
3
H39.ELEKS010DE-01
