Siegenia IO-Modul Montageanleitung Seite 17

Montageanleitung

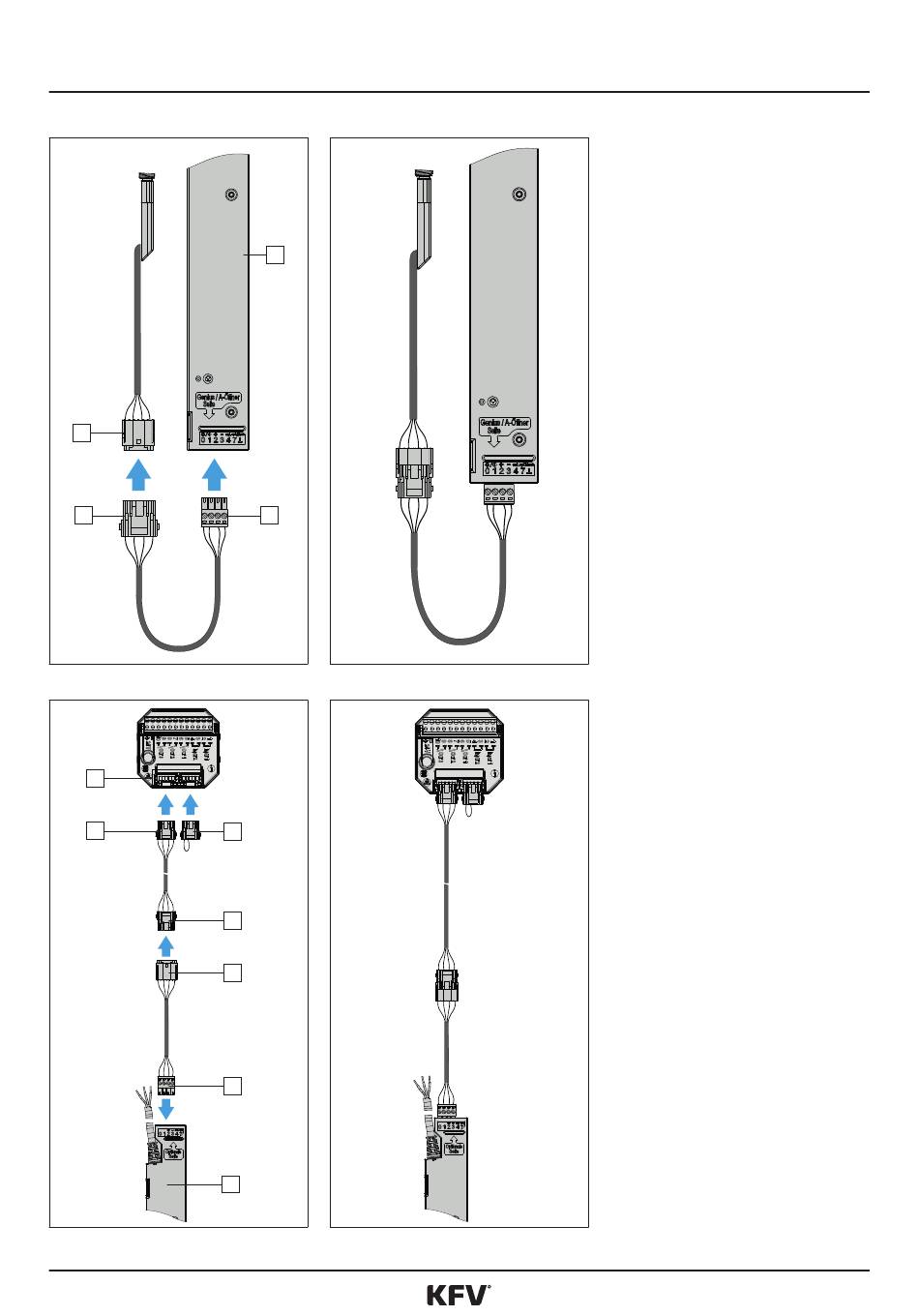

Kabelübergang an rahmenintegriertes Netzteil anschließen
2
1
Rahmenintegriertes Netzteil an IO-Modul/IO-Modul smart anschließen
6
5
H39.ELEKS010DE-01
4
3
7
4
3
1
2
SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart
f Stecken Sie die Buchse [1] vom
Adapterkabel des Netzteils auf
den Stecker [2] des Kabelüber-
gangs.
f Stecken Sie den grünen PTR-Ste-
cker [3] des Adapter-Kabels auf
den Anschluss „GENIUS/A-Öff-
ner Seite" (0 bis 3) des Netzteils
[4].
f Stecken Sie den grünen PTR-Ste-
cker [1] des Adapterkabels auf
den Anschluss „optionale Seite"
(0 bis 3) des Netzteils [2].
f Stecken Sie den Stecker [3] des
Adapterkabels auf die Buchse
[4] des Verlängerungskabels und
die Buchse [5] auf den SI-BUS-
Anschluss [6] des IO Moduls/IO
Moduls smart.
f Stecken Sie auf den zweiten SI-
BUS-Anschluss [6] den Terminie-
rungsstecker [7].
11.2021 17/32 17/32
