Inhaltszusammenfassung für Siegenia DRIVE axxent DK

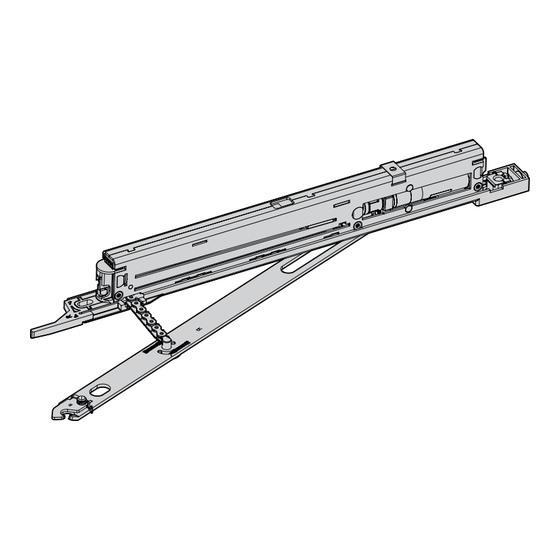

  • Seite 1 BESCHLAGINFORMATION DRIVE DRIVE axxent DK Verdeckt liegender Kipp-Verriegelungsantrieb. Fenstersysteme Türsysteme Komfortsysteme...

  • Seite 3: Inhaltsverzeichnis

    Beschlaginformation DRIVE axxent DK Inhalt Holz- und Kunststoff (TITAN AF, Flügelfalzbreite 721 - 1650, Dreh-Kipp-Fenster) ............... 4 TITAN AF, Flügelfalzbreite 780 - 900 und 920 - 1450, Dreh-Kipp-Fenster, Bandseite axxent 24+ ........... 6 Holz- und Kunststoff (TITAN AF, Flügelfalzbreite 601 - 2400, Kippfenster) ................. 8 Holz- und Kunststoff (TITAN iP, Flügelfalzbreite 550 - 2400, Kippfenster) .................10...

  • Seite 4: Holz- Und Kunststoff (Titan Af, Flügelfalzbreite 721 - 1650, Dreh-Kipp-Fenster)

    DRIVE axxent DK Beschlaginformation Holz- und Kunststoff TITAN AF, Flügelfalzbreite 721 - 1650, Dreh-Kipp-Fenster Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in unseren Produktkatalogen im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00002/index.html=?section=3 04.2021...
  • Seite 5 TZZS0150-... 1051–1250 1251–1650 Magnet Lieferumfang Pos. 10 2 – Universal-Senkschraube 4,5 x 40 bauseits zu stellen – DRIVE axxent DK 150 RE GAKE2501-093010 1 – DRIVE axxent DK 150 LI GAKE2502-093010 1 – DRIVE axxent DK 120 RE GAKE1501-093010 1 –...

  • Seite 6: Titan Af, Flügelfalzbreite 780 - 900 Und 920 - 1450, Dreh-Kipp-Fenster, Bandseite Axxent 24

    DRIVE axxent DK Beschlaginformation Holz- und Kunststoff TITAN AF, Flügelfalzbreite 780 - 900 und 920 - 1450, Dreh-Kipp-Fenster, Bandseite axxent 24+ Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in unseren Produktkatalogen im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00002/index.html=?section=3...
  • Seite 7 TZZS0150-... 1051–1250 1251–1650 Magnet Lieferumfang Pos. 10 2 – Universal-Senkschraube 4,5 x 40 bauseits zu stellen – DRIVE axxent DK 150 RE GAKE2501-093010 1  920–1450 DRIVE axxent DK 150 LI GAKE2502-093010 1  920–1450 DRIVE axxent DK 120 RE GAKE1501-093010 1  780–900...

  • Seite 8: Holz- Und Kunststoff (Titan Af, Flügelfalzbreite 601 - 2400, Kippfenster)

    Getriebe mit Pfeil nach rechts einbauen Achtung! Bei Kippfenstern ist es erforderlich, Fang-Putz-Scheren zu montieren. Hinweis: Im Bereich des DRIVE axxent DK ist der Einsatz von Rahmenteilen nicht erforderlich. Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in unseren Produktkatalogen im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00002/index.html=?section=3...
  • Seite 9 Beschlaginformation DRIVE axxent DK Pos. Materialkurztext Materialnummer Stück Flügelfalzbreite DRIVE axxent DK 120 LI GAKE1502-093010  601–2400 Rosette Si-line bauseits zu stellen – Umlenkung AF VSO 2RS TEUL4070-...  601– 800 Umlenkung AF VSO 1RS TEUL4010-...  801–2400 Getriebe 15 AF Gr.60 TGMK4020-...  601– 800 Getriebe 15 AF Gr.80 1RS...

  • Seite 10: Holz- Und Kunststoff (Titan Ip, Flügelfalzbreite 550 - 2400, Kippfenster)

    FFB 1001 mm - 2400 mm Achtung! Bei Kippfenstern ist es erforderlich, Fang-Putz-Scheren zu montieren. Hinweis: Im Bereich des DRIVE axxent DK ist der Einsatz von Rahmenteilen nicht erforderlich. Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in unseren Produktkatalogen im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00002/index.html=?section=3...
  • Seite 11 PDB, TRSM – Universal-Senkschraube 4,5 x 40 bauseits zu stellen – Magnet Lieferumfang Pos. 15 – DRIVE axxent DK 120 RE GAKE1501-093010  550–2400 Hinweis: Die Beschlagübersicht ist angelehnt an TITAN iP, 1-flg. Rechteck Kipp, KF GM Bandseite TITAN (GS). 04.2021...

  • Seite 12: Aluminium (Alu 5200-Dk, Flügelaußenbreite 840 - 1600 Mm, Flügelaußenhöhe Min. 840 Mm)

    FB/2 - 108 (Schere ALU 5200 Gr. 2) > 1250 FB/2 - 418 (Schere ALU 5200 Gr. 2) > 1250 Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in den SIEGENIA Anschlag- anleitungen H48.5200LS002DE H48.5200LS013DE oder im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00003/index.html...
  • Seite 13 Flügelbreite Rosette Si-line bauseits zu stellen – Zubehörset ALU DRIVE axxent DK MMZG0010-... – DRIVE axxent DK 120 RE (für Schere ALU 5200 Gr. 1) GAKE1501-... – DRIVE axxent DK 120 LI (für Schere ALU 5200 Gr. 1) GAKE1502-... –...

  • Seite 14: Aluminium (Alu Axxent Plus-Dk, Flügelaußenbreite 860 - 1600 Mm, Flügelaußenhöhe Min. 860 Mm)

    FB/2 - 108 (BS ALU axxent PLUS-DK Gr. 2) > 1250 FB/2 - 456 (BS ALU axxent PLUS-DK Gr. 2) > 1250 Weitere Informationen zu den Bauteilen und zur Montage des Fensterbeschlages finden Sie in der SIEGENIA Anschlag- anleitung H48.axntLS008DE oder im SIEGENIA Downloadportal unter: https://downloads.siegenia.com/de/00003/index.html...
  • Seite 15 – Zubehörset ALU DRIVE axxent DK MMZG0010-... – DRIVE axxent DK 120 RE (für BS ALU axxent PLUS-DK Gr. 1) GAKE1501-... – DRIVE axxent DK 120 LI (für BS ALU axxent PLUS-DK Gr. 1) GAKE1502-... – DRIVE axxent DK 150 RE (für BS ALU axxent PLUS-DK Gr. 2) GAKE2501-...
  • Seite 16 Telefon: + Industriestraße Telefax: + Wilnsdorf info@sie enia.com DEUTSCHLAND www.sie enia.com Polen Telefon: + SIEGENIA weltweit: Benelux Telefon: + Russland Telefon: + China Telefon: + Schweiz Telefon: + Deutschland Telefon: + Südkorea Telefon: + Frankreich Telefon: + Türkei Telefon: + Großbritannien Telefon: +...
