Inbetriebnahme

Für die erste Inbetriebnahme haben Sie die Möglichkeit das EiMSIG TouchDisplay D-200 mit der
EiMSIG ZentralBox Z-200 per Kabel zu verbinden:
1. per Kabel
Sie verbinden das D-200 mit dem im Lieferumfang enthaltenen 4-poligen Kabel (max. Länge bis zu 10m). Schließen
Sie es bitte an die jeweiligen Anschlussklemmen des D-200 und der Z-200 wie auf der Abbildung ersichtlich an.
Abb. zu Punkt 1

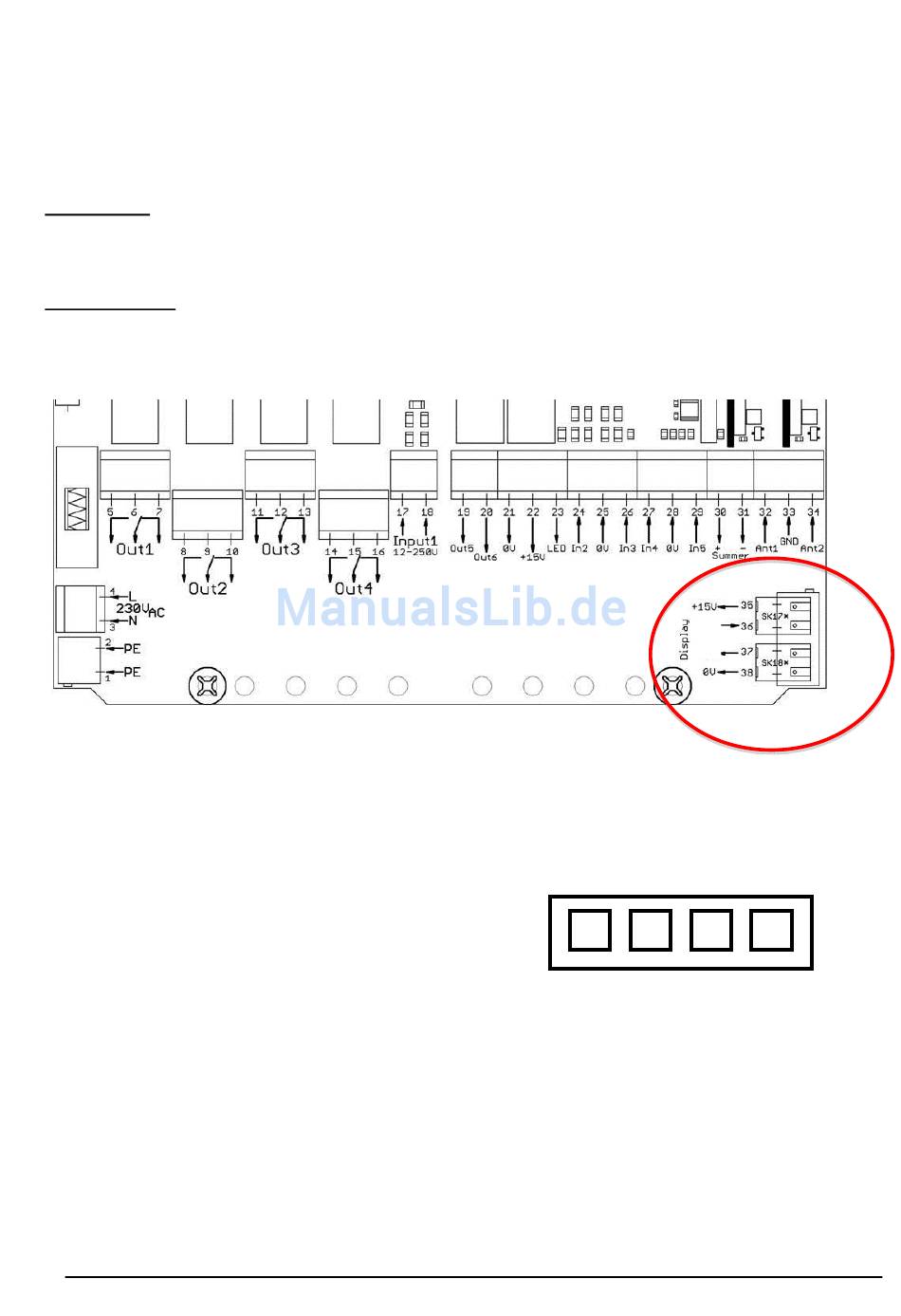

Display-Anschluss an der EiMSIG ZentralBox (Z-200)
Anschlüsse auf der Rückseite des EiMSIG TouchDisplay (D-200)
Verbinden Sie die Anschlüsse per Kabel wie folgt:
(+)15V an (+)15V
A an A (RX an TX)
B an B (TX an RX)
(-)0V an GND(-)
Anschlüsse D-200
(Rückseite)
GND(-) | B | A | 15V(+)
EiMSIG smarthome
A
B
